Gerader Steckverb.G- 12 Mmpm0412e

Gerade Stutzenverbindung, Push-fit für Rohraußendurchmesser Ø 12 mm

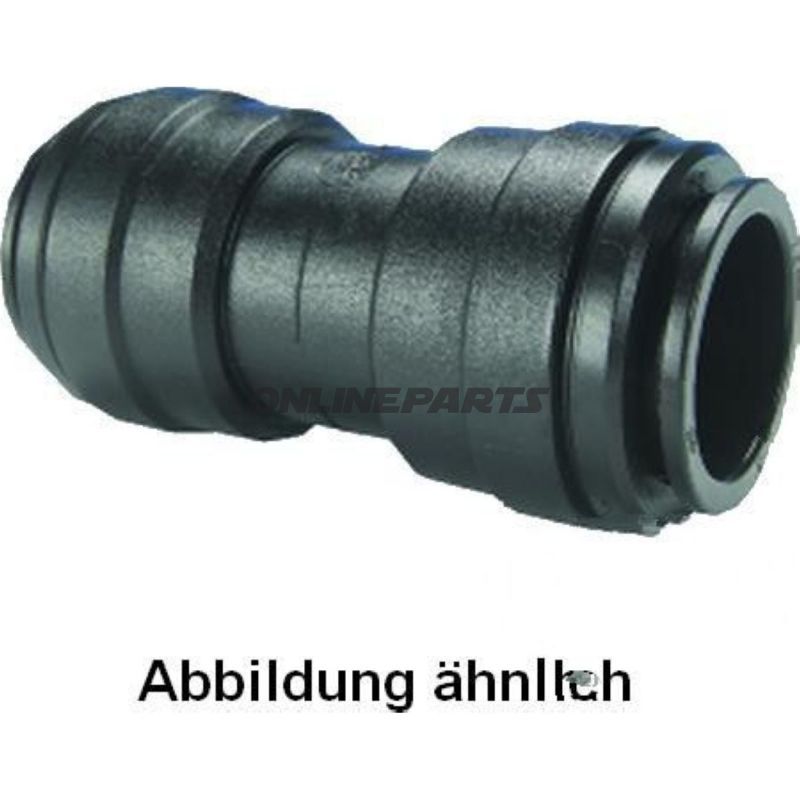

Produkt: Gerade Stutzenverbindung aus Kunststoff von John Guest (MPN: 650.16.96, GTIN: 665626061011). Sie wird zum Verbinden von Rohren mit einem Außendurchmesser von 12 mm mittels Push-fit (Schnapp-/Klemmverbindung) verwendet.

Funktion

• Push-fit-Verbindung, die eine schnelle und dichte Rohrverbindung ohne Gewinde oder Schweißen erlaubt.
• Aufstecken, indem das Rohr bis zum Anschlag in die Verbindung geführt wird; eine innere Sperrkante hält das Rohr mechanisch, während eine eingebaute Dichtungsringung eine wasserdichte Verbindung sicherstellt.
• Geeignet für Installationen, bei denen eine Demontage erforderlich sein kann, da das Rohr durch Druck auf den Freigabe-Ring bzw. -Mechanismus freigegeben werden kann.

Materialien und Bauweise

• Gehäuse und innere Komponenten bestehen aus technischer Kunststoff von John Guest, ausgelegt auf Korrosionsbeständigkeit und geringes Gewicht.
• Innere Sperrkante und Dichtungsring (typischerweise EPDM oder NBR je nach Variante) bieten mechanische Fixierung und Abdichtung. Die Materialauswahl zielt auf Beständigkeit gegenüber gängigen Flüssigkeiten und Betriebsbedingungen in pneumatischen und leichten hydraulischen Systemen.
• Die Konstruktion ist darauf ausgelegt, Leckagen zu minimieren und wiederholte An- und Abkoppeln ohne wesentlichen Verlust von Dichtungsmerkmalen bei korrekter Anwendung zu gewährleisten.

Kompatibilität und Anwendung

• Passt zu Rohren mit Außendurchmesser 12 mm. Prüfen Sie Vor dem Montage das Material und die Toleranzen des Rohrs, um eine kompatible Flexibilität und äußeren Durchmesser sicherzustellen.
• Übliche Anwendungsbereiche: Pneumatikinstallationen, Flüssigkeitsversorgung in leichten industriellen Systemen, Laborgeräte, Kühlsysteme und andere nicht korrosionsanfällige Flüssigkeitsanwendungen.
• Nicht alle Varianten von Kunststoff- oder Metallrohren weisen dieselben Halte- und Dichteigenschaften auf; bei Sondermedien (z. B. stark lösungsmittelhaltige Flüssigkeiten oder Hochtemperaturanwendungen) sollten Materialeigenschaften verifiziert werden.

Technische Vorteile

• Schnelle Installationsmethode ohne Werkzeuge für das eigentliche Verbinden.
• Korrosionsbeständigkeit gegenüber Metallverbindungen in vielen Umgebungen.
• Wiedverwendbar bei korrekter Freigabe des Rohrs, was Wartung und Umbauten erleichtert.

Praktische Hinweise für Monteure

• Stellen Sie sicher, dass das Rohrende sauber, recht abgeschnitten und frei von Graten oder Schmutz ist, um Beschädigungen der Dichtlippe beim Einführen zu vermeiden.
• Führen Sie das Rohr vollständig bis zum Anschlag ein, um korrekte Fixierung und Abdichtung zu erreichen; messen Sie ggf. die Einführtiefe bei wiederholten Installationen.
• Beim Ausbau: Verwenden Sie die richtige Freigabetechnik (Druck auf den Freigabering), um Beschädigungen von Rohr und Verbindung zu vermeiden.

Identifikation

Dies ist eine John Guest Push-fit Gerade Stutzenverbindung, Herstellerartikelnummer MPN 650.16.96 und GTIN 665626061011. John Guest ist als Marke aufgeführt, und der Aufbau bzw. die Materialwahl des Produkts folgen deren Standards für Kunststoff-Push-fit-Komponenten.
