Gelenkbolzenschellegbs M 63-68/20 W2 Sk

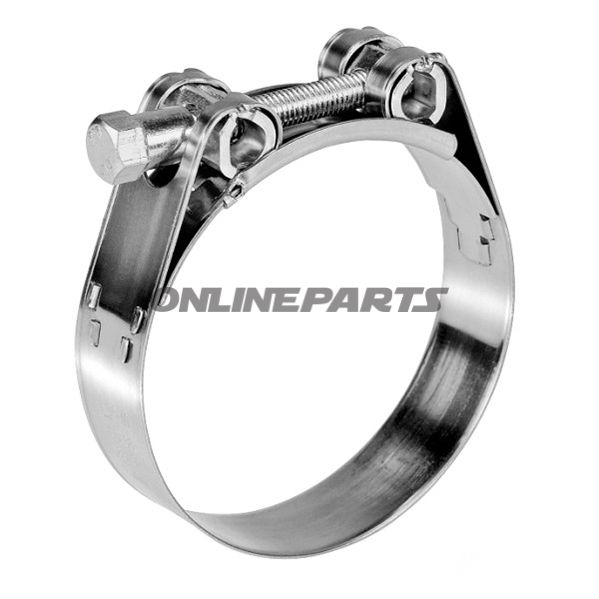

Gelenkbolzenschelle GBS M 63–68/20 W2 SK — Schlaucheschelle für Schläuche mit hoher Härte

Produkt: Gelenkbolzenschelle GBS M 63–68/20 W2 SK (MPN: 467.00.81, GTIN: 4043171637046). Diese Art von Schelle, oft auch als schwere Schelle oder gelenkbolzenschelle bezeichnet, ist zum Befestigen von Saug- und Druckluftschläuchen mit hoher Materialhärte sowie Schläuchen mit Einlagen aus Kunststoff oder Stahl konzipiert. Sie kommt häufig in Anwendungen auf Nutzfahrzeugen und Spezialfahrzeugen vor, bei denen Anforderungen an Haltbarkeit und mechanische Festigkeit hoch sind.

Funktion und Einsatz

• Die Schelle sorgt für eine zuverlässige mechanische Verbindung zwischen Schlauch und Nippel oder Rohr, indem der Schlauch mit einem Band umschlossen und die Klemmkraft über den gelenkten Bolzen akkumuliert wird.
• Besonders geeignet für Vakuum- und Druckluftsysteme sowie für Schläuche mit starren oder verstärkten Wandungen, bei denen herkömmliche Bandklemmen ausreißen oder die Einlage des Schlauchs deformieren könnten.
• Anwendungsbereiche: schwere Nutzfahrzeuge, Landmaschinen, Baumaschinen und Industrieanlagen, in denen Vibrationen und Lasten hohe Bruchmomente und Bandzugkräfte erfordern.

Materialauswahl und Eigenschaften

• Material: Edelstahl (W2-Qualität im Produktnamen angegeben, weist Korrosionsbeständigkeit auf, geeignet für Außenbereich und Fahrzeugumgebungen – jedoch nicht dieselbe Korrosionsklasse wie säurefeste Varianten).
• Breite: 20 mm — breiteres Band verteilt den Druck besser und reduziert lokale Verformungen der Schlauchoberfläche.
• Klemmbereich: 63–68 mm, deckt Schlauchgrößen innerhalb dieses Bereichs ab, ohne Anpassung der Bandgeometrie zu benötigen.
• Mechanische Eigenschaften: sehr hohes Bruchmoment und hohe Bandzugkräfte, was bedeutet, dass die Schelle große Moment- und Zugkräfte aushält, ohne zu lösen oder zu verformen.

Technische Daten (Überblick)

Kompatibilität und Montagehinweise

• Klemmkraft korrekt basierend auf Schlauchtyp und ggf. Einlagen (Kunststoff/Metall) berechnen. Für steife Einlagen kann ein höheres Moment erforderlich sein, aber nicht zu stark anziehen, um das Außenmaterial des Schlauchs nicht zu beschädigen.
• Prüfen, dass der innere Durchmesser der Schellenöffnung bei maximaler Schließung innerhalb des erforderlichen Toleranzspiels für den Schlauch und den Nippel liegt; dieses Produkt deckt 63–68 mm ab.
• Bei korrosiven Umgebungen oder häufiger chemischer Exposition Materialauswahl prüfen — W2 ist in normalen Umgebungen korrosionsbeständig, jedoch nicht dieselbe Klasse wie säurebeständiger Edelstahl.

Nützliche Vorteile für Monteure

• Robuste Bauweise mit hohem Bruchmoment verringert das Risiko von Klemmfehlern in schweren Anwendungen.
• Breites Band reduziert Punktbelastungen und mindert das Risiko von Schlauchschäden bei hohen Belastungen.
• Standardisierte Abmessungen (63–68 mm / 20 mm) erleichtern den Austausch in vorhandenen Installationen ohne spezielles Werkzeug über eine Drehmomentschlüssel oder passenden Schraubendreher/Schlüssel für die Bolzen.

Identifikation: MPN 467.00.81 und GTIN 4043171637046 sind in Hersteller- und Lagerverweisen enthalten und können bei Bestellung oder Prüfung von Ersatzteillisten verwendet werden.
