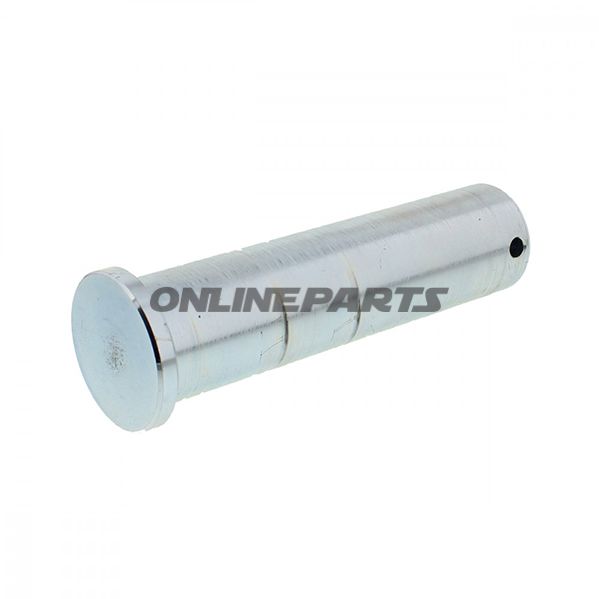

Gelenkbolzen (Schaftbolzen) 2,50 SE 50×160 von Nussbaum – tragende Gelenkverbindung
Produktübersicht: Dieser Gelenkbolzen von Nussbaum (MPN 652.02.69) ist ein tragender Gelenkbolzen, der in mechanischen Baugruppen verwendet wird, in denen rotierende oder schwingende Bewegungen zwischen Bauteilen übertragen werden sollen. Die Bezeichnung gibt die Abmessung an: 2,50 SE (Toleranz/Serientyp) und Längen-/Durchmesser-Paar 50×160, das in Anwendungen mit größeren Achsen- oder Pivotanforderungen eingesetzt wird.
Funktion und Anwendung:
- Der Gelenkbolzen fungiert als Achse oder Stift in gelenkten Montageformen und überträgt axiale und radiale Belastungen zwischen zwei beweglichen Teilen.
- Typische Anwendungen finden sich in Hebe- und Neigemechanismen, landwirtschaftlichen Geräten, Stützbeinen und anderen mechanischen Verbindungen, bei denen eine präzise Passung und Verschleißfestigkeit erforderlich sind.
- Der Bolzen ist für die Montage zusammen mit passenden Muttern, Sicherungsstiften oder Sperrringen vorgesehen, je nach den Anforderungen der Anwendung an Fixierung und Wartung.
Materialwahl und Eigenschaften:
- Nussbaum ist der Markenname, der industrielle Qualitätsüberwachung in Herstellung und Dimensionierung (MPN 652.02.69) kennzeichnet. Obwohl keine detaillierte Materialbeschreibung in den Daten vorliegt, werden solche Brems- und Gelenkbolzen typischerweise in hochfesten Stählen oder Legierungen geliefert, oft wärmebehandelt für erhöhte Härte und Zugfestigkeit.
- Oberflächenbehandlung (typischerweise Verzinkung, Galvanisierung oder industrielle Beschichtung) reduziert Korrosion und Verschleiß und verlängert die Lebensdauer des Bauteils in Außen- oder feuchten Umgebungen. Die Wahl der Behandlung hängt von den Anforderungen an Korrosionsbeständigkeit und Wartungsintervallen der Anwendung ab.
- Die Abmessungen 50×160 deuten auf Kompatibilität mit Standardlöchern und Lagerabständen hin; eine korrekte Passung ist entscheidend, um vorzeitigen Verschleiß oder Spiel im Gelenk zu vermeiden.
Technische Vorteile und Überlegungen:
- Robuste Bauweise und Präzisionsabmessung sorgen für eine gleichmäßige Lastverteilung und reduzieren Spitzenbelastungen, die zu Verformungen führen könnten.
- Bei der Wahl eines Reservebolzens sollten Durchmesser, Länge und Toleranzen (hier angegeben als 2,50 SE und 50×160) sowie eine geeignete Sperr- oder Haltemethode sichergestellt werden.
- Servicetipp: Prüfen Sie die Passform des Bolzens im Lager, untersuchen Sie ggf. Beschädigungen der Oberfläche und messen Sie auf Spiel vor der erneuten Montage. Austauschen bei sichtbaren Bruch-, Kraftabweichung, Kratzern oder zu großem Spiel.
Kompatibilität und Identifikation:
- Das Produkt wird unter der Marke Nussbaum angeboten und wird mit der Herstellernummer (MPN) 652.02.69 identifiziert. Verwenden Sie diese Nummer bei Bestellung oder bei der Suche nach technischen Zeichnungen und Ersatzteillisten.
- Es liegt kein GTIN in den vorliegenden Daten vor; bei Bedarf an Lieferantendokumentation oder Ersatzteilübersicht sollten MPN und Markenname für eine Querverweisung verwendet werden.
Praktische Hinweise für Mechaniker:
- Bei der Montage: das entsprechende Drehmoment gemäß den Empfehlungen des Herstellers anwenden und die korrekte Sperr- oder Festhalte-Methode (Muttern mit Sicherungsring, Splint oder Sperrring) verwenden, um eine unbeabsichtigte Rotation oder Auszug zu verhindern.
- Bei der Wartung: auf Korrosion, Ermüdungszeichen und Dimensions-Toleranzen nach Wartungsintervallen prüfen, insbesondere in Anwendungen mit Vibration oder häufigen Bewegungen.
- Bei Unsicherheit über Materialzusammensetzung oder Wärmebehandlung Nussbaum oder den Lieferanten mit der MPN 652.02.69 für technische Dokumentation kontaktieren.
Bemerkung: Die Informationen basieren auf der Produktbezeichnung "Gelenkbolzen 2,50 SE 50×160" von Nussbaum und der Herstellernummer 652.02.69. Falls genaue Materialdaten, Oberflächenbehandlung oder Belastungstabellen für eine spezifische Installation benötigt werden, empfiehlt es sich, das technische Datenblatt von Nussbaum oder dem Lieferanten zu beschaffen, der vollständige Dokumentation liefern kann.
