Gegenplatte Scharnierlochabstand 70Mm

Montageplatte für Scharnier, Lochabstand 70 mm — als Gegenstück zu Scharnierbolzen verwenden

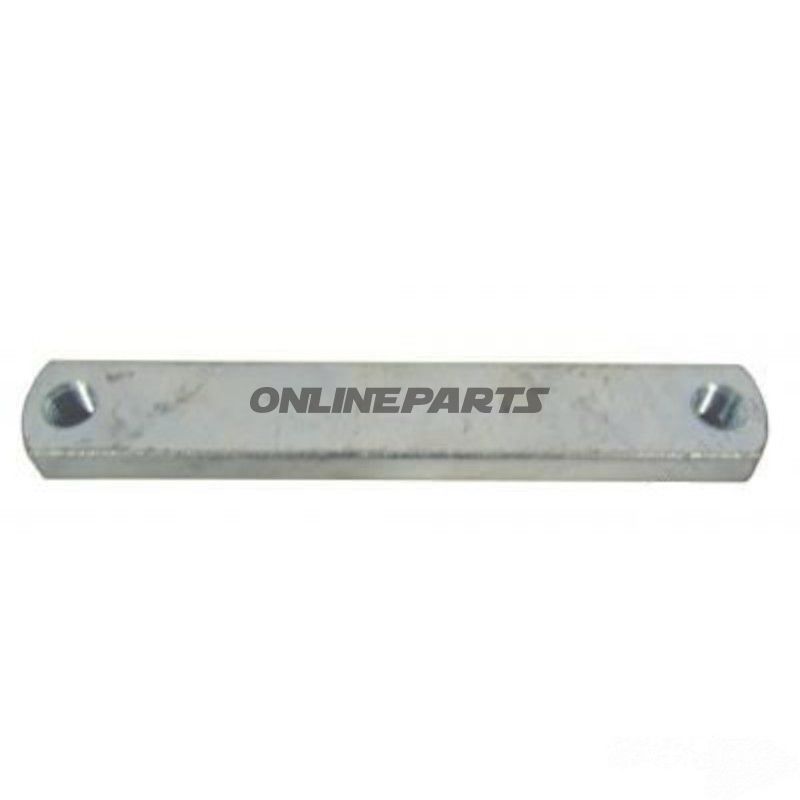

Produkt: Montagesplatte für Scharnier mit Lochabstand 70 mm. Diese Montageplatte fungiert als flaches Gegenstück zu einem Scharnier am Rahmen, Türen oder Abdeckungen, wobei der Scharnierbolzen durch die Platte geführt wird, um eine stabile Lagerung zu erzeugen.

Funktion und Anwendung

• Die Montageplatte verteilt die Belastung des Scharnierbolzens über eine flache Oberfläche und reduziert Druckpunkte im Befestigungsmaterial.
• Sie wird als gegenüberliegendes Teil zu einem Scharnier verwendet (d.h. als das „Gegenplatte“ des Scharniers), wobei der Lochabstand mit der Bolzenposition des Scharniers von 70 mm übereinstimmt.
• Geeignet für Montagen in Bereichen, in denen eine zusätzliche Tragfläche hinter dem Scharnier erforderlich ist, z.B. bei der Montage auf Dünnblechen, Holz oder Verbundstoffen.

Material und Oberflächeneigenschaften

• Produktdaten geben Kompatibilität mit galvanisierten (zinkbeschichteten) Scharnierbolzen an. Das Material der Montagesplatte selbst ist praktisch so dimensioniert, dass es mit einem solchen Korrosionsschutz zusammenarbeiten kann, ohne galvanische Auswirkungen.
• Eine massive Plattenkonstruktion sorgt für gleichmäßige Druckverteilung und reduziert Verformungen bei Belastung.
• Oberflächenbehandlung: In der Regel in Verbindung mit galvanisierten Bolzen verwendet, um Korrosionsbeständigkeit in Außenumgebungen zu erreichen.

Abmessungen und Kompatibilität

• Lochas Abstand: 70 mm von Mitte zu Mitte — entscheidend, um zu Scharnierbolzen und bestehenden Scharnieraufstellungen zu passen, die diesen Standardabstand verwenden.
• Passt zu Scharnierbolzen (vorzugsweise galvanisiert) und gängigen Montageprofilen, bei denen ein Lochabstand von 70 mm spezifiziert ist.
• Bei Unsicherheit über Bolzengröße oder Plattendicke empfiehlt es sich, die Maße des konkreten Scharniers und Bolzens vor der Montage zu überprüfen, um eine korrekte Passform und ausreichende Momentübertragung sicherzustellen.

Technische Daten und Identifikation

• MPN (Artikelnummer): 338.04.30 — verwenden Sie diese Nummer bei Anfragen, Ersatzteilbestellungen oder wenn kompatible Scharniere gesucht werden.
• GTIN: 76500111 — eindeutige Identifikation für Logistik und Lagerverwaltung.
• Marke: Nicht angegeben — das Produkt wird in den vorliegenden Daten ohne Markenkennzeichnung geliefert; verwenden Sie MPN und GTIN bei Bestellungen, um Verwechslungen zu vermeiden.

Praktische Montageüberlegungen

• Vorbohrungen für Bolzen-/Schraubmontage sollten an den Durchmesser der Bolzenstange und das angewandte Drehmoment angepasst werden, um Risse im Befestigungsmaterial zu vermeiden.
• Bei Montagen in korrosiven Umgebungen werden galvanisierte oder rostfreie Bolzen sowie ggf. zusätzlicher Korrosionsschutz zwischen getrennten Metallen empfohlen.
• Stellen Sie sicher, dass die Montagesplatte flach auf der Montageszfläche liegt, um eine korrekte Belastungsverteilung zu gewährleisten und ein Verdrehen des Scharniers zu verhindern.

Hinweise

• Die Beschreibung beruht auf dem angegebenen Lochabstand und der Angabe zur Kompatibilität mit galvanisierten Scharnierbolzen. Sollten weitere Abmessungen (Plattendicke, äußere Abmessungen oder Lochdurchmesser) für eine spezielle Anwendung erforderlich sein, empfiehlt es sich, Maße oder technische Zeichnungen vom Lieferanten einzuholen.
• MPN 338.04.30 und GTIN 76500111 können bei Anfragen verwendet werden, um das richtige Ersatzteil auszuwählen.
