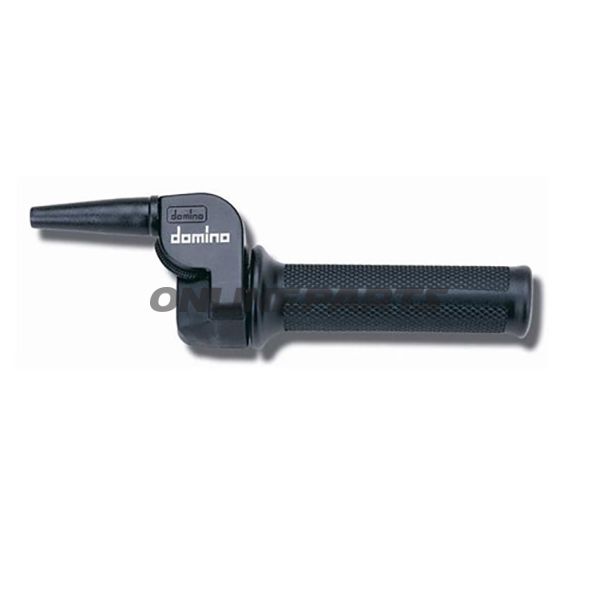

Gashandgriff Domino für mechanische Kabelführung
Produkt: Domino Gashandgriff (Modell MPN: 772.05.84, GTIN: 8033900031890) vom Hersteller Domino. Dieser Gashandgriff ist für Motorräder mit mechanischer Kabelführung und einem einzelnen Gaszug (ein Zug) vorgesehen.
Funktion und Anwendung
- Der Gashandgriff überträgt die Eingabebewegung des Fahrers über eine mechanische Zugverbindung (Kabel) zum Ventil oder zum Vergaser/Injektionsbauteil.
- Für Standard-Lenkerbefestigung konzipiert und kompatibel mit Griffen an gewöhnlichen 22 mm (7/8") Lenkerkonstruktionen, wobei der Griff mit Trial-Gummi versehen ist.
- Der Gashandgriff hat geschlossene Enden, was das Eindringen von Schmutz am Ende reduziert und eine gleichmäßige Abschlusskante zum Lenker hin bietet.
Technische Eigenschaften
- Typ: Mechanischer (Kabel) Gashandgriff, Einfachzug.
- Hub (Stroke): 44 mm. Bei einem Verhältnis von 3,7° pro mm entspricht dies einer maximalen Gaszug-Bewegung von 44 mm bzw. 28 mm, entsprechend ca. 96° Ventil-/Drosselbewegung.
- Anschluss: Einzelner Kabelausgang, geeignet für Standard-Kabelwege.
- Lieferumfang: Trial-Griff aus Gummi am Griff montiert.
Materialien und Bauweise
- Gehäuse und Mechanik bestehen aus Metall- und Kunststoffkomponenten, dimensioniert für üblichen Motorradurgebrauch. Die Materialwahl ist auf ausreichende Verschleißfestigkeit bei wiederholtem Gebrauch abgestimmt, ohne unnötige Leistungsansprüche zu erheben.
- Griffoberfläche aus Trial-Gummi gewählt, um einen guten Kontaktpunkt zwischen Handschuh und Griff zu gewährleisten und gleichzeitig Vibrationen zu dämpfen.
- Griffende ist geschlossen, wodurch Endlager und der Griff gegen mechanische Beanspruchung und Verschmutzung geschützt werden.
Kompatibilität und Montagehinweise
- Für Lenker mit konventionellem Durchmesser geeignet (typisch 22 mm). Vor der Montage Lenkerdurchmesser und Kabelverlauf prüfen.
- Für einen Kabelzug konzipiert; nicht verwenden an Systemen, die einen Doppelzug oder elektronische Gasbetätigung ohne passende Adaption erfordern.
- Bei der Montage: Sicherstellen, dass der Kabelzug richtig gespannt ist und Stopp-Schrauben korrekt justiert sind, um eine korrekte Hublänge und neutrale Positionen zu gewährleisten. Die angegebene Hublänge von 44 mm und das Verhältnis von 3,7°/mm sind bei der Kalibrierung gegen die mechanische Charakteristik des Ventils relevant.
Vorteile für Mechaniker und erfahrene Anwender
- Einfache mechanische Bauweise, leicht zu warten und vor Ort einzustellen.
- Vorinstallierter Trial-Gummi reduziert den Nachrüstungsbedarf des Griffs in den meisten Standardanwendungen.
- Die Spezifikationen (44 mm Hub, 3,7°/mm, 28 mm maximaler Gaszug bei 44 mm = ca. 96°) ermöglichen eine präzise Berechnung der Ventilbewegung in Bezug auf die mechanischen Anforderungen der Motorsteuerung.
Weitere Informationen
Hersteller: Domino. MPN: 772.05.84. GTIN/EAN: 8033900031890. Technik: mechanisch, Anzahl der Zugstänge: 1, Hub: 44 mm, Verhältnis: 3,7°/mm. Typangabe: Uni. Diese Daten können bei der Auswahl eines Ersatzbauteils oder bei der Integration in die vorhandene Kabelführung des Fahrzeugs helfen.
