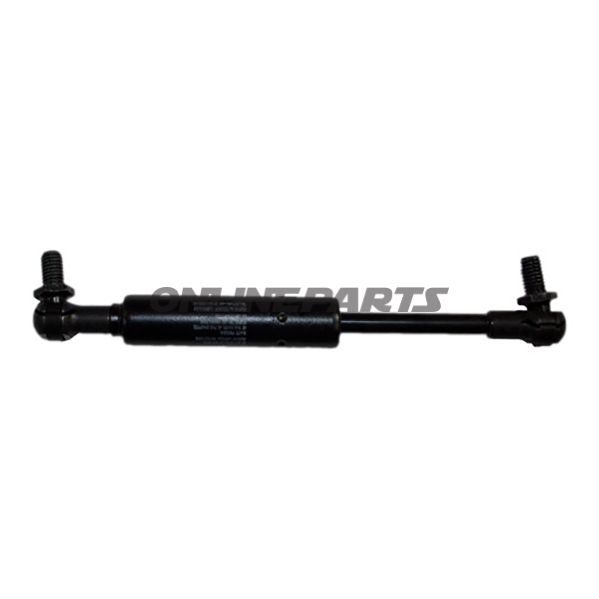

Gasdruckfeder für Bremsenprüfstand – für Sensorscheibe und Kugelgelenkverbindungen
Produktfunktion: Diese Gasdruckfeder wird verwendet, um die Bewegung der Sensorscheibe in Bremsenprüfständen unter anderem von Bosch und Nussbaum zu unterstützen und zu kontrollieren. Sie sorgt für eine gedämpfte, kontrollierte Ausdehnung und Rückführung des Arms, sodass die Sensorscheibe während des Prüfablaufs und bei der Einstellung stabil gehalten wird. Typische Anwendung in Service- und Werkstattumgebungen, in denen eine präzise Positionierung von Prüfgeräten erforderlich ist.
- MPN: 651.02.75
- GTIN: Nicht angegeben
- Kompatibilität: Beschrieben für Bosch-Bremsenprüfstände und Nussbaum-Bremsenprüfstände; geeignet für die Montage der Sensorscheibe, wo M8-Kugelgelenke verwendet werden.
Technische Beschreibung und Maße
Die Gasdruckfeder wird mit doppelter M8-Anbindung geliefert, beide Enden mit Kugelkopf (Kugelgelenk), was eine drehbare und verstellbare Verbindung zum Arm des Prüfgeräts und zur Sensorscheibe ermöglicht. Die angegebene ausgezogene Länge beträgt 165 mm und gibt die Länge der Feder im vollständig ausgezogenen Zustand an. Die in der Feder integrierte Gasdämpfung sorgt für eine gleichmäßige Bewegung ohne Stöße oder Ruckeln bei der Bewegung der Sensorscheibe.
Materialien und Verarbeitungsqualität
Die Gasdruckfeder ist aus korrosionsbeständigen Metallen und Oberflächenbehandlungen gefertigt, typischerweise Stahl mit Lackierung oder Vernickelung an der Kolbenstange, sowie verschleißfesten Stahlkomponenten an Verbindungen/Enden. Die Kugelgelenke sind so ausgeführt, dass sie wiederholte Bewegungen und Belastungen in Werkstattumgebungen aushalten; Dichtungen und Gasfüllung sind darauf ausgelegt, unter normaler Nutzung über lange Zeit stabil zu bleiben.
Anwendungsbereiche und Vorteile
- Stabile und gedämpfte Bewegung der Sensorscheibe bei Bremsenprüfständen.
- Kugelgelenkverbindungen (2 x M8) bieten flexible Montage und Kompensation kleiner Winkelabweichungen.
- Robuste Konstruktion geeignet für Werkstattgebrauch und wiederholte zyklische Belastung.
Montage und Wartung
Bei der Montage müssen die M8-Kugelgelenke in den jeweiligen Halterungen montiert und gemäß den Anweisungen des Herstellers für den Bremsenprüfstand gesichert werden. Überprüfen Sie regelmäßig die Festigkeit und Funktion; austauschen bei Anzeichen von Leckage, erheblichem Dämpfungsverlust oder mechanischer Abnutzung an den Kugelgelenken. Für die Gasdruckfeder selbst sind keine besonderen Schmierverfahren erforderlich, jedoch können umliegende Halterungen nach Bedarf nachgezogen und geschmiert werden.
Hinweise
Die Produktbezeichnung im System bezieht sich auf "BREMSEN- PRÖVESTAND 1 687 032 043N" und die deutsche Bezeichnung "Gasfeder für BREMSEN- PRUEFSTAND 1 687 032 043N" identifiziert dieselbe Anwendung. Es liegen keine Markenangaben (Brand) in den bereitgestellten Daten vor; die Identifikation in der Werkstatt sollte anhand der MPN 651.02.75 und der Maße/Anschlüsse (2 x M8 Kugelgelenke, ausgezogene Länge 165 mm) erfolgen, um die Kompatibilität mit dem jeweiligen Bremsenprüfstand sicherzustellen.
