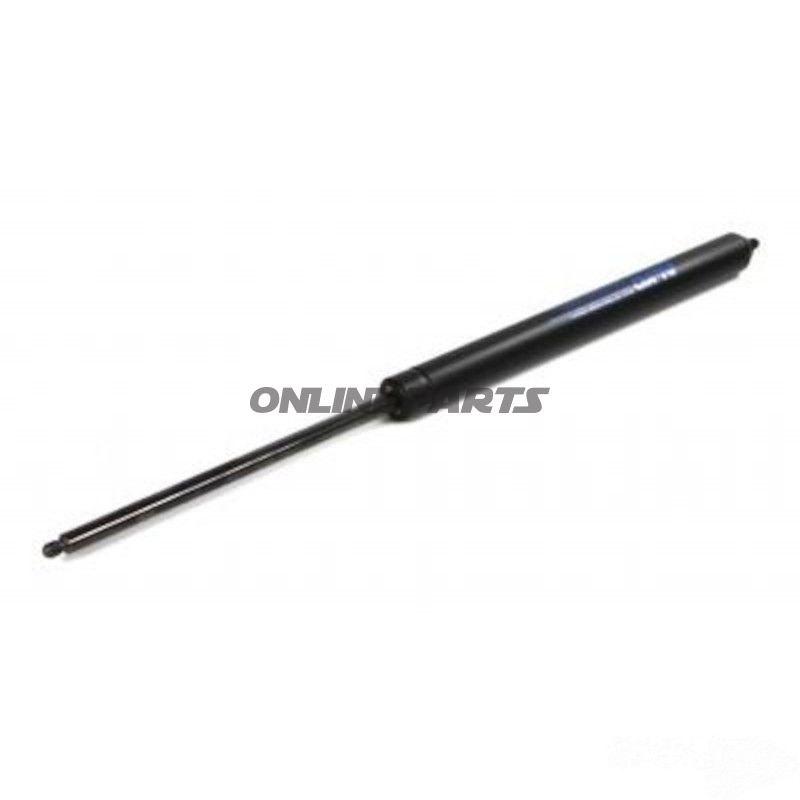

Gasfeder 553 mm, Druck 750 N – lineare Gasfeder zur Dämpfung und Unterstützung
Diese Gasfeder (MPN: 338.08.51, GTIN: 76475478) ist eine lineare Gasfeder, die für Anwendungen entwickelt wurde, bei denen eine kontrollierte Druckfunktion und unterstützende Hebenkraft erforderlich ist. Sie wird typischerweise zur Dämpfung, Unterstützung und Steuerung von beweglichen Deckel- oder Deckel-Konstruktionen an Maschinen, Karossen und Ausrüstungen an Motorrädern oder in Werkstattinstallationen verwendet, wo eine kompakte Hochdruck-Gasfeder gewünscht wird.
Funktion
- Die Gasfeder arbeitet als druckbeaufschlagte Einheit: Sie erzeugt eine konstante unterstützende Kraft (Druckbasis) von ca. 750 N, die hilft, Bauteile in der gewünschten Position anzuheben oder zu halten.
- Die lineare Bewegung wird durch den Kolbenlauf und die innere Gasfüllung gesteuert, was einen gleichmäßigen Widerstand über den Schlagweg hinweg bietet und eine kontrollierte Öffnung/Schließung ohne plötzliche Bewegungen ermöglicht.
- Kann sowohl zur Unterstützung (Hebehilfe) als auch als dämpfendes Element je nach Montagerichtung und mechanischer Umsetzung verwendet werden.
Abmessungen und Mechanik
- Gesamtlänge (A): 553 mm
- Schlaglänge (C): 250 mm
- Cylinderdurchmesser: Ø 19 mm
- Kolbenstangen-Durchmesser: Ø 8 mm
- Nominelle Druckkraft: 750 N
Materialien und Eigenschaften
- Der Zylinder besteht aus korrosionsbeständigem Stahl mit einer Oberflächenbehandlung, die für industrielle Umgebungen geeignet ist; dies sorgt für gute Verschleißfestigkeit bei wiederholter Bewegung.
- Die Kolbenstange ist poliert und oft verchromt, um Reibung zu verringern und das Risiko korrosionsbedingter Einsenkung an der Kolbenabdichtung zu minimieren.
- Innere Dichtungen und Gleitleisten sind so dimensioniert, dass gleichmäßige Bewegungen gewährleistet sind und Gasverlust über die Zeit begrenzt wird; die Konstruktion entspricht dem Standard für Gasfedern dieser Kraftklasse.
- Gase und Dichtungen sind auf eine stabile Kraft über typische Temperaturbereiche für Außen- und Werkstattbetrieb ausgelegt; bei extremen Temperaturen sollten Änderungen der Wirkung berücksichtigt werden.
Kompatibilität und Montage
- Die Abmessungen (Ø19 Zylinder, Ø8 Stange, 553 mm Gesamtlänge, 250 mm Schlag) machen diese Gasfeder geeignet als Ersatz in Systemen, die zuvor dieselben Standardmaße verwendet haben. Prüfen Sie MPN/GTIN und Abmessungen vor dem Kauf, um eine korrekte Passform sicherzustellen.
- Die Montage kann mit Kugel- oder Öse-Enden erfolgen; sorgen Sie für korrekte Endbefestigung und Momentbegrenzung beim Festziehen, damit die Kolbenstange nicht überlastet wird.
- Bei monotonen Seitkräften oder schräg belasteten Situationen werden korrekte Führungshalter empfohlen, um eine frühzeitige Abnutzung des Dichtungssystems zu vermeiden.
Technische Vorteile und Überlegungen
- Hohe nominelle Kraft von 750 N bietet robuste Unterstützung für schwerere Deckel und Paneele, ohne große Zylinderabmessungen zu benötigen.
- Der Schlag von 250 mm bietet relativ großes Bewegungsbereich im Verhältnis zur Gesamtlänge, was in Anwendungen mit großem Öffnungswinkel nützlich ist.
- Materialauswahl und Oberflächenbehandlung sichern gute Haltbarkeit unter normalen Werkstatt- und Außenbedingungen; für aggressive Umgebungen sollte eine spezifizierte Korrosionsklasse bewertet werden.
Hinweis: Die Produktidentifikation mit MPN 338.08.51 und GTIN 76475478 sollte beim Einkauf und bei der Suche nach kompatiblen Endbefestigungen und Ersatzteilen verwendet werden. Falls Anforderungen an eine andere Kraftcharakteristik, spezielle Endstücke oder Temperaturkompensation bestehen, kann eine spezifische Variante erforderlich sein.
