Gabelkopf M10mit Es-Bolzen

Gaffelhoved M10 mit ES-Bolzen — Gabelaufnahme für Lenker- oder Querlenkerverbindungen

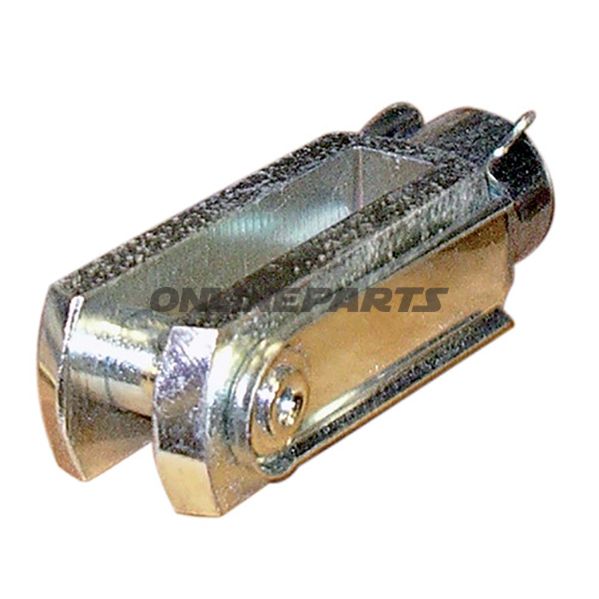

Dieses Gaffelhaupt (MPN: 338.47.08, GTIN: 1130000148) ist eine standardisierte Gabelkopf-Lösung mit ES-Pin, vorgesehen für die Verbindung zwischen Lenker- oder Fahrwerkskomponenten und Stangen, Pins oder Zylindern mit M10-Gewinden. Das Produkt verfügt über ein Durchgangsloch für den ES-Bolzen, wodurch eine schnelle Montage und sichere Verriegelung ohne Schweißen ermöglicht wird.

• Funktion: Der Gaffelhaupt wandelt eine M10-Gewindestange in eine rotierende/ schwenkbare Verbindung mittels ES-Bolzen (Split-Pin/Gabelbolzen) um. Geeignet für Zugstangen, Stoßdämpferstangen, justierbare Verbindungen und andere Anwendungen, bei denen eine demontierbare Gelenkverbindung mit begrenzter Seitbewegung erforderlich ist.
• Material und Oberfläche: Der Gaffelhaupt ist galvanisiert, was bedeutet, dass die Metalloberfläche zinkbeschichtet ist zum Korrosionsschutz. Die Verzinkung bietet guten Widerstand gegen Rost bei üblichen Straßen- und Witterungsbedingungen und eignet sich für den Außeneinsatz an Motorrädern, Anhängern und Maschinenelementen.
• Abmessungen und Gewinde: Gewindemung: M10. Gesamtlänge: 40 mm. Das Loch für den ES-Bolzen ist an Standard-ES-Pins angepasst, sodass Bolzen und Splittering zusammen verriegeln können, ohne die mechanische Funktion des Gaffelhaupts zu verändern.
• Montage: Montage erfolgt, indem der M10-Gewindestab in den Gaffelhaupt geschraubt und der ES-Bolzen durch die Gabelarme und den Steg eingeführt wird. Der Bolzen wird gemäß den Herstellerempfehlungen mit dem entsprechenden Splint oder Sicherungsring befestigt, um ein unbeabsichtigtes Trennen zu verhindern.
• Kompatibilität: Passt zu Komponenten und Stangen mit M10-Außengewinde und zu ES-Bolzen im entsprechenden Durchmesser. Geeignet für mechanische und hydraulische Verbindungen, vorausgesetzt, Belastungs- und Bewegungsanforderungen werden eingehalten.
• Zuverlässigkeit und Anwendungsbereiche: Aufgrund des einfachen, mechanischen Aufbaus ist der Gaffelhaupt robust und wartungsarm. Anwendungsbereiche umfassen Lenkerverbindungen, Federbeinstangen, Positionierstangen und weitere verstellbare mechanische Verbindungen an Motorrädern, ATVs und leichteren Maschinen.

Hinweise und Empfehlungen: Prüfen Sie, ob die M10-Gewinde-Einstichlänge und die Stangendimensionen vor der Montage kompatibel sind. Die Verzinkung schützt vor Korrosion, aber bei stark salzhaltigen oder aggressiven Umgebungen sollten Inspektion und Wartung häufiger erfolgen. Dieses Produkt wird als einzelne Einheit geliefert (nicht als Multipack für Einzelhandelskunden verpackt) — beachten Sie die MPN 338.47.08 und GTIN 1130000148 zur eindeutigen Identifikation bei Bestellung.
