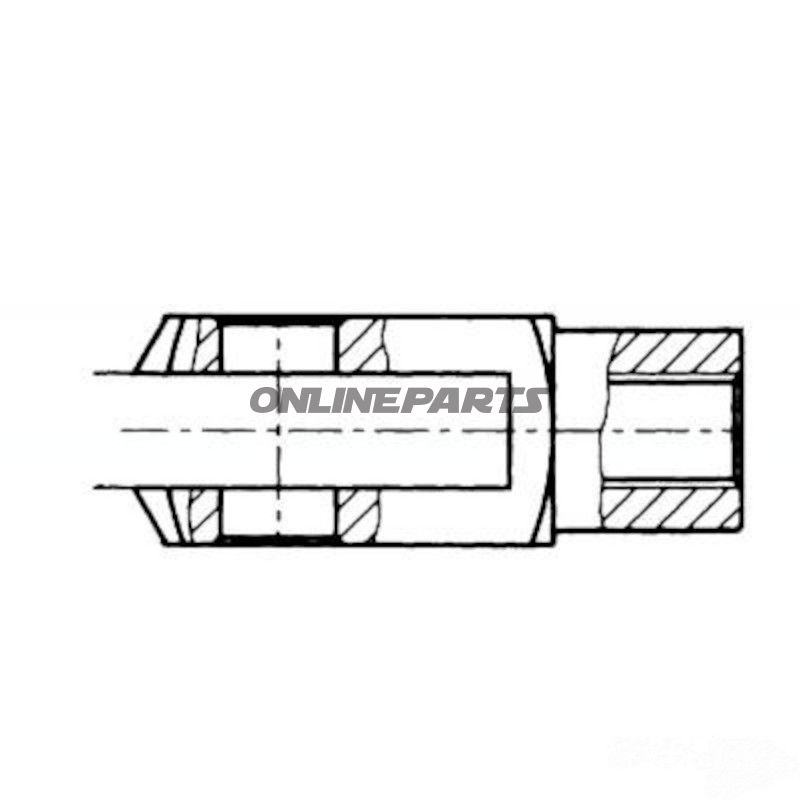

Stangen-Gabel (Clevis) M10 x 20 mm mit ES-Schraube, verzinkt
Produktübersicht: Diese Stangen-Gabel, häufig als Clevis bezeichnet, ist für M10-Gewindestange dimensioniert und verfügt über eine integrierte ES-sichere Schraube (ES = elastische Sicherung/Sicherungsring), Länge 20 mm. Das Produkt wird verzinkt geliefert (vz. = warmverzinkt) für eine erhöhte Korrosionsbeständigkeit. GTIN: 76496713. MPN (Artikelnummer): 338.09.02.
Funktion und Anwendung: Die Stangen-Gabel wird typischerweise für mechanische Verbindungen verwendet, bei denen ein Gabelkopf an eine Achse oder Patrone über Schraube und Mutter oder Balg gekoppelt wird. Sie bietet eine einfache, drehbare Verbindung zu Lenkstangen, Federbeinen, Brems- oderKupplungsmechanismen und ähnlichen Anwendungen an Motorrädern und Werkstattausstattung. Die ES-sichere Schraube verhindert ein unbeabsichtigtes Lösen bei Vibrationen und Bewegungen.
Material und Oberflächenbehandlung: Die Gabel ist aus Stahl mit verzinkter Oberfläche (vz.), was bedeutet, dass eine Zinkschicht durch Verzinkung aufgetragen wurde. Diese Behandlung verbessert den Korrosionsschutz im Vergleich zu unbehandeltem Stahl und eignet sich für Außen- und exponierte Umgebungen. Die Schraube verfügt über elastische Sicherung (ES), was oft eine integrierte Ring- oder Kunststoff/Metall-Einlage bedeutet, die Reibung erzeugt, um das Abzwängen unter Vibrationen zu reduzieren.
Abmessungen und Kompatibilität:
- Durchgangsgewinde: M10
- Schraubenlänge: 20 mm
- Integrierte ES-Schraube zur Sicherung gegen Lockerung
Passt zu Stangen, Achsen und Halterungen mit M10-Gewinde. Bei der Montage ist die Gesamtlänge des Gewindeeinsatzes und die innere Breite der Gabel zu berücksichtigen, um eine korrekte Passform und Bewegungsfreiheit sicherzustellen.
Technische Vorteile und Überlegungen:
- Einfache mechanische Verbindung, leicht zu montieren und bei Wartung demontierbar.
- Warmverzinkte Oberfläche reduziert das Korrosionsrisiko gegenüber unbehandeltem Stahl.
- ES-sichere Schraube verringert den Bedarf an sekundärer Sicherung wie Loctite oder Splintmutter in vielen Fällen; bei kritischen Anwendungen sollte jedoch zusätzliche Sicherung gemäß Herstellervorgaben in Betracht gezogen werden.
- Geeignet für Anwendungen mit Vibrationen, typischerweise im Bereich Motorrad- und Maschinenservice.
Hinweise zur Montage: Prüfen Sie die Gewindelänge und die Position der Mutterschraube, um korrektes Drehmoment und Bewegungsfreiheit sicherzustellen. Bei Montagearbeiten wird der Einsatz eines passenden Drehmomentschlüssels empfohlen und eine kurze Betriebsprüfung nach kurzer Fahrzeit, um sicherzustellen, dass die Sicherung wie erwartet funktioniert. Vermeiden Sie Beschädigungen der warmverzinkten Oberfläche während der Installation, um den Korrosionsschutz zu erhalten.
Identifikation: Das Produkt ist unter MPN 338.09.02 und GTIN 76496713 gelistet. Falls weitere Dokumentationen oder Kompatibilitätsinformationen gewünscht werden, können diese Referenzen in Ersatzteillisten verwendet oder beim Lieferanten angefragt werden.
