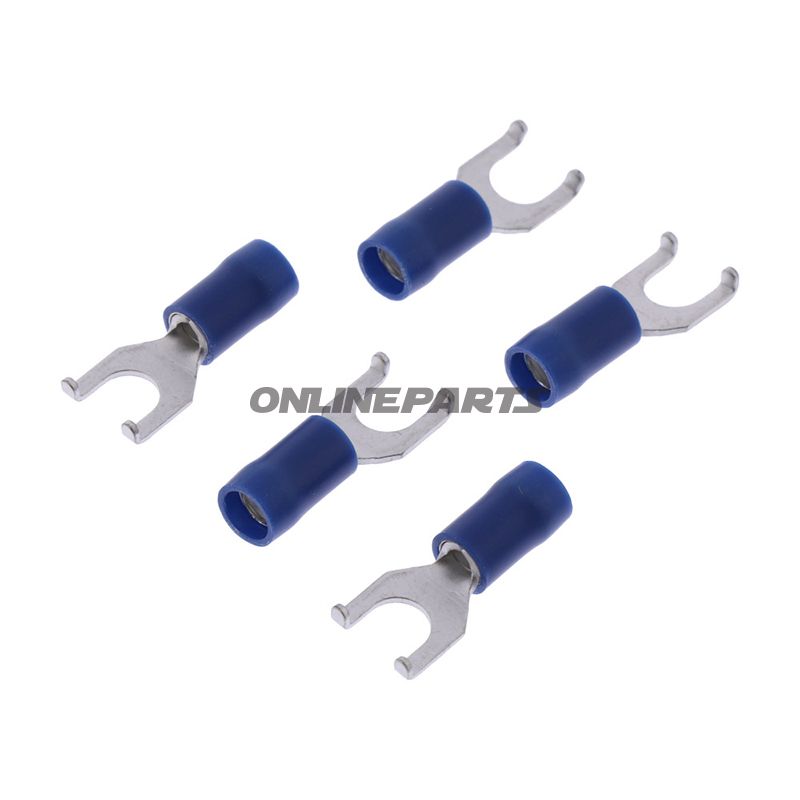

Gabel-Kabelschuh 5.3 Blau Jmppackung 5 Stück

Gabel-Kabelschuh 5,3 mm, isoliert für Leiter 1,5–2,5 mm² (JMP)

Produktbeschreibung: Diese Gabel-Kabelschuh von JMP (GTIN 4043981275094, MPN 158.03.03) ist eine isolierte, flanschausgelegte Kabelschuh-Verbindung, die für elektrische Verbindungen vorgesehen ist, bei denen eine M5-Schraube oder -Bolzen verwendet wird. Die blaue Farbcodierung kennzeichnet die Eignung für Leiterquerschnitte im Bereich 1,5–2,5 mm² und eine Gabelöffnung mit einem Innendurchmesser von ca. 5,3 mm.

Funktion und Anwendung:

• Die Gabel-Form (Fork Connector) ermöglicht das Montieren des Kabelschuhs unter einer Schraube, ohne die Schraube oder den Bolzen vollständig zu entfernen — geeignet für Elektronik, Motorradinstallationen und Bedienfelder.
• Die Isolierung reduziert das Risiko eines Kurzschlusses und Berührung des freien Leiters in Installationsumgebungen mit begrenztem Platz.
• Typischerweise verwendet für Erd- und Signale-Verbindungen oder andere Stellen, an denen eine Schraubenbefestigung (M5) Standard ist.

Materialien und Eigenschaften:

• Leitender Teil: Metalllegierung (typisch verzinnte Kupferlegierung oder Ähnliches) zur Gewährleistung guter elektrischer Kontaktund Korrosionsbeständigkeit unter normalen Installationsbedingungen.
• Isolierung: Farbiger Kunststoff/thermoplastischer Überzug (blau), der den Querschnittsbereich 1,5–2,5 mm² identifiziert; die Isolierung schützt vor mechanischem Verschleiß und unbeabsichtigter Berührung.
• Schweiß-/Zusammenführung: Das Produkt ist nicht mit Schrumpfschlauch oder Lötverbindung versehen — die Verbindung erfolgt mechanisch durch Einsetzen und Festziehen mit einer Schraube.
• Pol(e): Einpolige Ausführung (1 Pole) für einzelne Leiterverbindungen.

Technische Details (Zusammenfassung):

• Typ: Gabel-Kabelschuh (Fork Connector)
• Geeignet für Schraube/Bolzen: M5
• Leitungsquerschnitt: 1,5–2,5 mm²
• Gabelöffnung: Ø ca. 5,3 mm
• Isoliert: Ja
• Geschweißte Verbindungen: Nein
• Schrumpfschläuche enthalten: Nein
• Polanzahl: 1

Kompatibilität und Installationshinweise:

• Entworfen für Standard-M5-Schraubenträger; Prüfen Sie den Freigang der Schraubenkopfes und die Flankenbreite bei der Montage, insbesondere an engen Montagepunkten an Motorrädern oder Armaturenbrett.
• Sorgen Sie für korrekte Abisolierung des Leiters und vollständiges Einsetzen in den Schaft, um maximale mechanische und elektrische Kontakt sicherzustellen. Übermäßige Kraft beim Krimpen kann die Isolierung oder das Metallteil beschädigen.
• Das Produkt ist für normale elektrische Installationen vorgesehen; bei hohen Strömen, vibrierenden Umgebungen oder kritischen Erdverbindungen sollten Montageverfahren und Materialauswahl in Bezug auf die Anforderungen der Anwendung bewertet werden.

Brand und Identifikation: JMP liefert diese Art von Kabelschuh unter der Artikelnummer (MPN) 158.03.03. GTIN 4043981275094 kann bei der Produktsuche und Lagerverwaltung verwendet werden.

Hinweis: Die Informationen sind technisch orientiert und richten sich an Mechaniker und Motorradfahrer, die präzises Wissen über Funktion, Materialien und Montagebedingungen wünschen. Die Verpackungsangabe im Titel (Packung zu 5 Stück) ist eine Verpackungsinformation; überprüfen Sie beim Kauf, wie viele Einheiten gemäß der aktuellen Verpackungsangabe des Herstellers enthalten sind.
