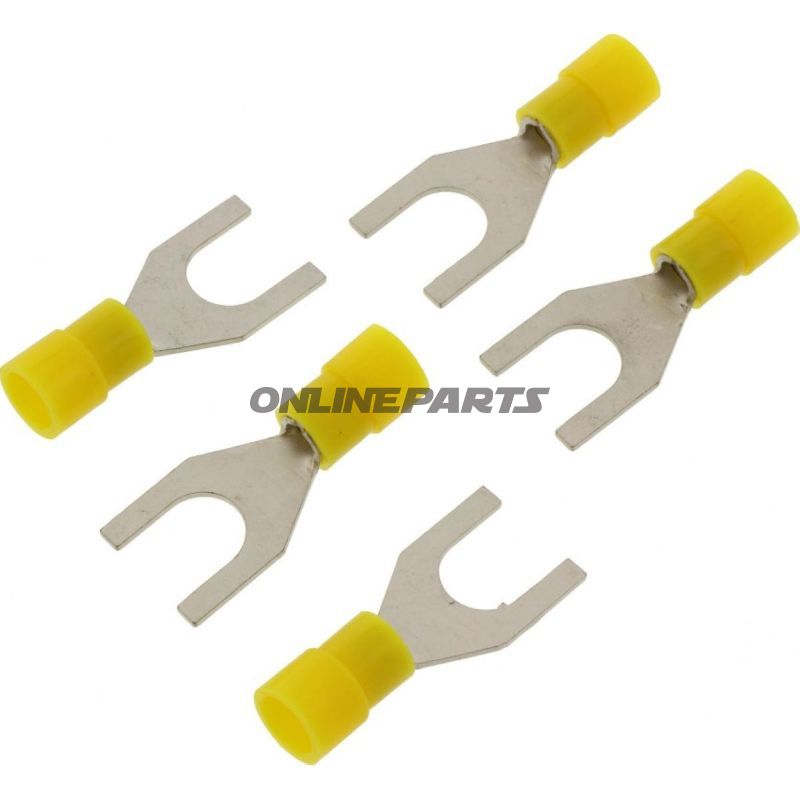

Gabel-Kabelschuh 4.0-6.0 M8 Jmppackung 5 Stück

Gaffel-Kabelklemme (4,0–6,0 mm²) für M8-Verbindung — JMP (MPN 158.03.25)

Produktübersicht: Diese Gaffel-Kabelklemme von JMP (MPN 158.03.25, GTIN 4043981275292) ist eine nylonummantelte Kabelklemme, die zur Montage an Leiterquerschnitten von 4,0 bis 6,0 mm² vorgesehen ist und zu Schraub-/ Bolzenverbindungen mit M8-Dimension passt. Sie entspricht DIN 46237 und wird in einer praktischen Mehrfachpackung geliefert.

Funktion und Anwendung: Die Gaffel-Kabelklemme ermöglicht das Anbringen einer elektrischen Leitung an eine Schraube oder einen Bolzen, ohne die gesamte Verbindung lösen zu müssen — das Gaffelprofil wird unter das Mutter- oder Schraubengehäuse geführt, woraufhin die Verbindung festgezogen wird. Es ist eine gängige Lösung bei Erdungen, Schalttafelmontage und anderen Anwendungen, bei denen eine sichere mechanische Verbindung mit gutem elektrischen Kontakt bei gleichzeitiger einfacher Demontage erforderlich ist.

• Geeignet für: M8-Schraube/Bolzen.
• Leiterquerschnitt: 4,0–6,0 mm².
• Innerer Lochdurchmesser: Ø 8,4 mm (Durchlass für Bolt/Schraube).
• Standard: Hergestellt nach DIN 46237.
• Isolierung: Nylonisoliert (Gelb) zum mechanischen Schutz und zur elektrischen Isolierung am Leiterende.
• Temperaturbeständigkeit: Bis ca. 105 °C (Beständigkeit in den technischen Daten als -105 °C angegeben; detaillierte Grenzwerte gemäß Herstellerangaben beachten).
• Schweiß-/Überlötverbindungen: Nicht geschweißt/verbunden; der Draht wird eingesetzt und crimped.

Material und Eigenschaften: Die Terminalverbindung besteht aus leitendem Metall (typisch Kupferlegierung mit Oberflächenbehandlung — siehe vollständiges technisches Datenblatt des Herstellers für spezifische Legierung und Oberfläche), um geringe Kontaktwiderstände und eine korrosionsbeständige Verbindung sicherzustellen. Die gelbe Nylonisolierung schützt den freiliegenden leitenden Teil vor mechanischer Abnutzung und Kurzschluss zu angrenzenden Bauteilen. Die Temperatur- und Verschleißfestigkeit des Nylon macht sie geeignet für anspruchsvolle Motorrad- und Elektroinstallationen, bei denen Vibrationen und niedrige Temperaturen eine Rolle spielen.

Montage: Die Klemme wird montiert, indem das Kabel entsprechend der richtigen Länge abisoliert, der Leiter in das Röhrenteil der Klemme eingeführt und das Röhrenteil mit einem geeigneten Crimpwerkzeug gecrimpt wird. Das Gaffelstück wird anschließend um die M8-Schraube oder -Bolzen gelegt und die Verbindung auf das richtige Anzugsmoment festgezogen. Sicherstellen, dass das richtige Crimpprofil verwendet wird, um mechanische Stabilität und geringe Übergangswiderstände zu erreichen.

Kompatibilität und Anwendungsbereiche: Geeignet für elektrische Installationen an Motorrädern, Fahrzeugen, Verteilersystemen und allgemeiner elektrischer Montage, bei der Leiterquerschnitte von 4,0–6,0 mm² an eine M8-Befestigung angeschlossen werden müssen. Oft bei Erdungen, Batterieverbindungen und Signal-/Stromverbindungen verwendet, wo eine stabile mechanische und elektrische Verbindung erforderlich ist.

Herstellerinformationen: JMP wird als Marke auf dem Produkt angegeben (MPN 158.03.25). GTIN 4043981275292 identifiziert dieses konkrete Produkt im Lieferantensortiment und kann bei der Suche nach technischer Dokumentation oder Ersatzteilnummern verwendet werden.

Bemerkungen: Diese Beschreibung basiert auf den angegebenen technischen Daten. Für Anwendungen mit besonderen Anforderungen an Temperaturgrenzen, Vibrationsbeständigkeit oder Oberflächenbehandlung wird empfohlen, das technische Datenblatt von JMP oder die Empfehlungen des Herstellers zu konsultieren. Die Packungsmenge ist hier nicht als Einzelverkaufszahl spezifiziert — prüfen Sie die Verpackungsbeschreibung des Lieferanten bei der Bestellung.
