Gabel-Kabelschuh 4.0-6.0 M6 Jmppackung 5 Stück

Gaffel-Kabelklemme (Fork Connector) 4,0–6,0 mm² für M6 – isoliert, JMP (GTIN: 4043981275346, MPN: 158.03.30)

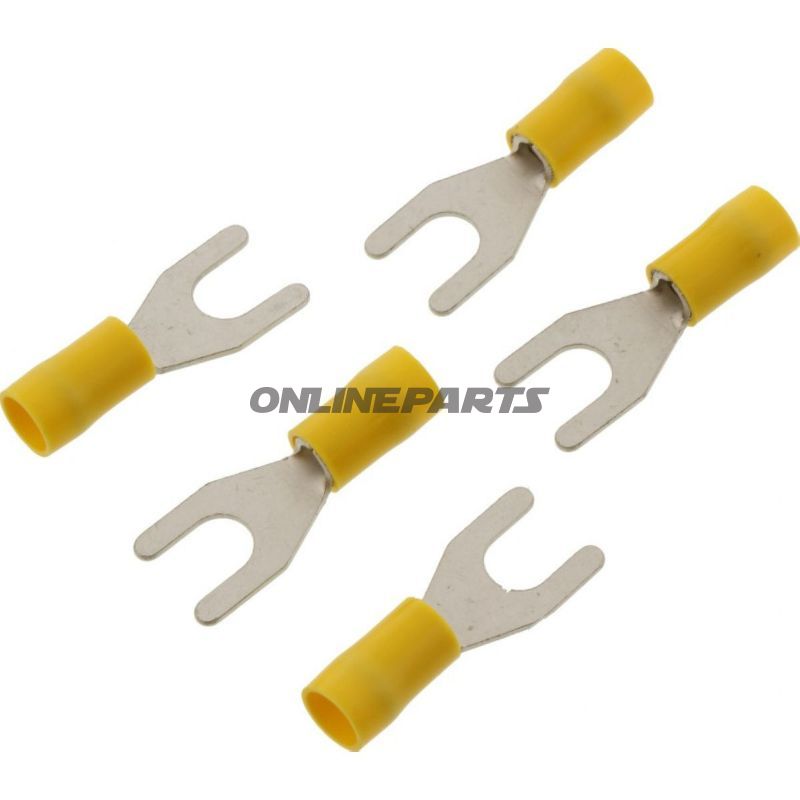

Dieses Produkt ist eine isolierte Gaffel-Kabelklemme (fork connector) von JMP, ausgelegt für elektrische Verbindungen, bei denen das Drahtkabel rasch und sicher an eine M6-Schraube oder -Bolzen angeschlossen wird. GTIN 4043981275346 und die Herstellernummer (MPN) 158.03.30 kennzeichnen die spezifische Variante mit gelber Isolierung und einem inneren Ringdurchmesser von ca. 6,4 mm.

Funktion

• Gabel- oder Flachgabel-Form ermöglicht es, die Kabelklemme um eine Schraube herum einzustecken, ohne den Schraubenkopf ganz zu entfernen, was Montage und Demontage in engen Räumen erleichtert.
• Ausgelegt für eine 1-Pol-Verbindung zwischen Leiter und Chassis oder anderen elektrischen Punkten, typischerweise für Erdung oder Signalerde.
• Die Isolierung reduziert das Risiko eines Kurzschlusses durch versehentlichen Kontakt mit benachbarten Metallteilen.

Material und Eigenschaften

• Leitender Teil: Metallschale (typischerweise Zinnober-Berillium-Kupfer in diesem Typ), die gute elektrische Leitfähigkeit und Korrosionsbeständigkeit im normalen Betrieb gewährleistet. Die Verbindung ist nicht lötbar (soldered connections: nein), was bedeutet, dass mechanische Crimpverbindungen bei der Montage verwendet werden.
• Isolierung: Gelb, hergestellt aus einem Kunststoffmaterial mit Temperaturbeständigkeit angegeben bis -105 °C, was niedrige Temperaturen in Lagerung und Betrieb abdeckt. Die Isolierung schützt die leitenden Teile und erleichtert die Handhabung für Techniker.
• Abmessungen: geeignet für Leiterquerschnitte von 4,0 bis 6,0 mm² mit einem inneren Ringdurchmesser von ca. 6,4 mm, vorgesehen für M6-Befestigung.

Technische Daten (ausgewählt)

• Typ: Gaffel-Kabelklemme (fork connector)
• Geeignet für Schraube/Bolt: M6
• Leiterquerschnitt: 4,0–6,0 mm²
• Innerer Ringdurchmesser: Ø 6,4 mm
• Isoliert: ja (gelb)
• Lötverbindung: nein (Crimp)
• Anzahl Pole: 1
• Temperaturbeständigkeit: angegeben bis -105 °C

Anwendung und Kompatibilität

• Geeignet für Motorrad-Elektrikarbeiten, Rahmen- und Erdungsverbindungen, Batteriesant Terminale oder andere Punkte mit M6-Befestigung.
• Wird typischerweise von Mechanikern und technischem Personal bei Reparaturen, Wartung oder Änderungen in der Verkabelung verwendet, wenn eine sichere, lösbare Verbindung zur Schraube gewünscht wird.
• Passend für Einzelleiterkabel innerhalb des angegebenen Querschnittsbereichs; bei Drahtschirmen empfiehlt sich geeignete Ummantelung/Schirmung und korrekte Crimp-Technik, um mechanischen und elektrischen Kontakt zu sichern.

Montagehinweise

• Entwickeln Sie die Litze auf die erforderliche Länge, fügen Sie die Leiter vollständig in den metallischen Crimpbereich ein und verwenden Sie eine korrekt dimensionierte Crimpzange, um eine zuverlässige Verbindung zu erreichen.
• Stellen Sie sicher, dass die Isolierung bei der Crimpung nicht gequetscht wird, damit das Isolationsmaterial seine Schutzfunktion behält.
• Überprüfen Sie nach der Montage, ob die Verbindung fest an der M6-Schraube sitzt und keine leitenden Teile freiliegen, die eine Kurzschlussgefahr mit angrenzenden Komponenten darstellen könnten.

Marke und Identifikation

Das Produkt wird von JMP geliefert und ist mit MPN 158.03.30 und GTIN 4043981275346 identifiziert. Diese Informationen sind bei Nachbestellung oder um sicherzustellen, dass der ausgewählte Kabelklemme zu vorhandenen Komponenten in Ihrem System passt, nützlich.
