Gabel-Kabelschuh 4.0-6.0 M5 Jmppackung 5 Stück

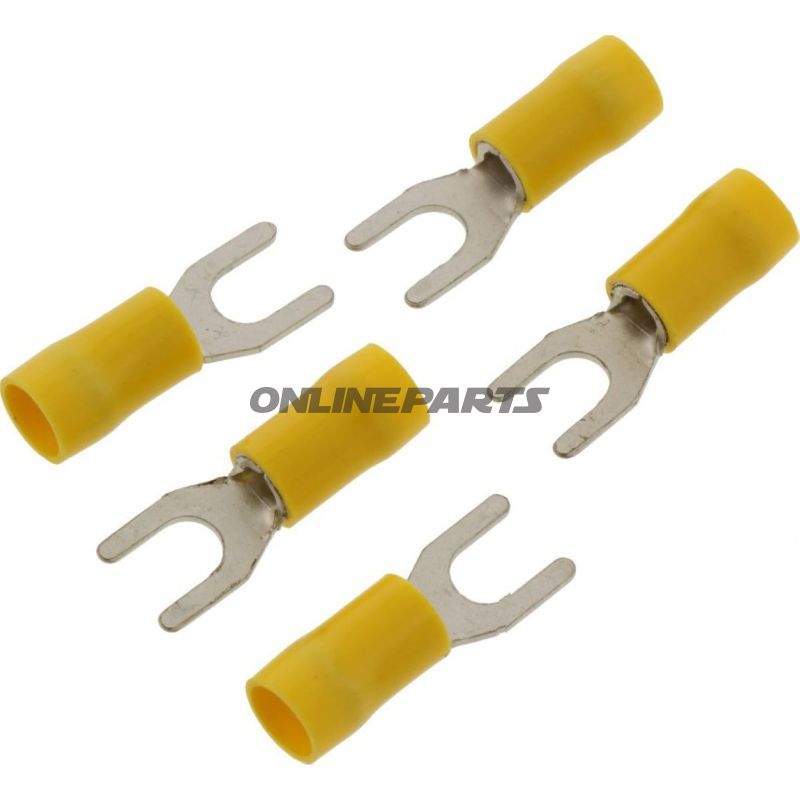

Gabel-Kabelklemme (Fork Connector) für M5 – isoliert, Gelb

Produktübersicht: Diese Gabel-Kabelklemme von JMP (MPN: 158.03.27, GTIN: 4043981275315) ist eine isolierte Fork-Connector, ausgelegt für einen Leiterquerschnitt von 4,0 bis 6,0 mm² und passt Lochbohrung Ø 5,3 mm für M5-Verbindungen. Sie wird in einer praktischen Packung mit mehreren Einheiten geliefert und ist für den Einsatz in elektrischen Verbindungen an Motorrädern, Werkstätten und industriellen Anwendungen konzipiert, bei denen eine zuverlässige, schraubensichere Verbindung erforderlich ist.

Funktion und Anwendung:

• Die Fork-Form (Fork) ermöglicht eine schnelle Montage unter Schraub- oder Klemmhaltern, ohne das Kabel vollständig durch eine Ringklemme ziehen zu müssen.
• Geeignet für M5-Schraubverbindungen und Standardklemmen an Batterie- und Massepunkten, Sicherungsboxen und Terminalleisten an Motorrädern.
• Die Isolierung reduziert das Kurzschlagrisiko, indem der abgeklemmte Bereich des Kabels rund um die Verbindung abgedeckt wird.

Materialauswahl und Eigenschaften:

• Leitender Teil: Fork-gepresstes bleifreies Metall (typisch bleifreier Kupferlegierung, verzinnt) für gute elektrische Leitfähigkeit und Korrosionsschutz im Betrieb. Zinnbeschichtung verbessert den Kontaktwiderstand und schützt vor Oxidation.
• Isolierung: Gelbe plastifizierte Ummantelung, ausgelegt, um den Crimpbereich abzudecken und elektrische Isolation sowie eine gewisse mechanische Festigkeit gegen Biege- und Vibrationseinflüsse zu bieten.
• Temperaturbeständigkeit: Angegeben bis ca. -75°C (Kältebeständigkeit); dies zeigt die Anwendbarkeit des Materials in kühlen Umgebungen an, aber Standardplastisolierungen haben Einschränkungen bei hohen Temperaturen nahe der Motorhitze – Berücksichtigen Sie Platzierung in Anwendungen mit starker Wärmebelastung.
• Schweiß- oder Lötverbindungen: Das Produkt ist nicht intern verschweißt/lötnah; die Verbindung wird durch korrektes Crimpen mit geeignetem Werkzeug erreicht, um mechanische und elektrische Haltbarkeit zu gewährleisten.

Technische Daten (Übersicht):

• Typ: Gabel-Kabelklemme (Fork Connector)
• Für Schrauben geeignet: M5 (Ø 5,3 mm)
• Kabelquerschnitt: 4,0–6,0 mm²
• Poler: 1
• Isoliert: Ja
• Gekreuzte Verbindungen: Nein
• Heat Shrink: Nein
• Temperaturbereich (angegeben): bis -75°C

Praktische Montagehinweise:

• Verwenden Sie das korrekte Crimpwerkzeug, dimensioniert für 4,0–6,0 mm², um schlechte Kontakte oder Überdruk der Isolierung zu vermeiden.
• Stellen Sie sicher, dass das Kabel auf die geeignete Länge abisoliert ist, sodass der blanke Leiter den Crimprraum ausfüllt, ohne freiliegende Drähte außerhalb der Ummantelung zu haben.
• Überprüfen Sie, dass die M5-Schraube und der Untergrund sauber sind und frei von Farbe/Oxiden, und ziehen Sie es auf das richtige Drehmoment nach, um lose Verbindungen durch Vibration zu vermeiden.
• Bei Platzierung nahe Wärmequellen oder Abgasen sollte die Kunststoffisolierung der Komponente bewertet werden; alternativ können hitzebeständige Terminals oder zusätzliche Wärmeschutzabdeckungen verwendet werden.

Kompatibilität und Anwendungsbereiche: JMPs Gabel-Kabelklemme eignet sich für elektrische Reparaturarbeiten und Wartungen an Motorrädern, Scootern, ATVs und kleinen Maschinen, bei denen M5-Terminals verwendet werden. In Werkstätten werden sie für sichere Erd- und Stromverbindungen in Sicherungskästen, Batterieklemmen und Sensor-/Schaltverbindungen eingesetzt.

Identifikation: Das Produkt ist mit der Marke JMP gekennzeichnet und kann bei Bestellung oder Anfragen zum Ersatzteilprogramm mit der MPN 158.03.27 oder GTIN 4043981275315 gesucht werden.
