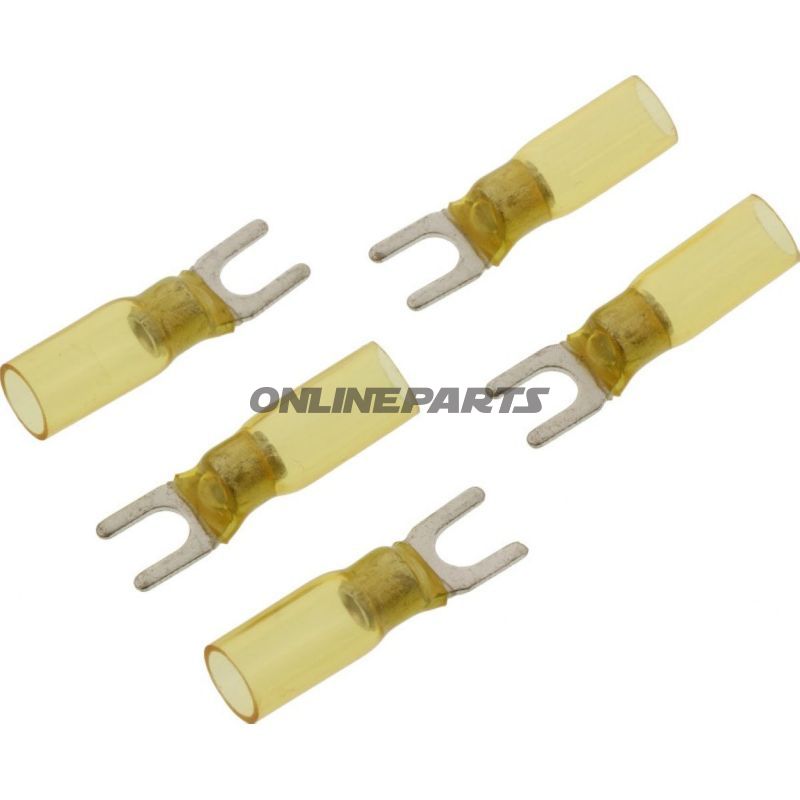

Gabel-Kabelschuh 4.0-6.0 M5 Jmppackung 5 Stück

Gaffel-Kabelschuh mit Heißkleber, 4,0–6,0 mm², für M5-Verbindung (JMP)

Produktübersicht: Dieser Gaffel-Kabelschuh von JMP (MPN: 158.03.37, GTIN: 4043981275414) ist darauf ausgelegt, Einzellader-Dosen oder Kabel mit einem Querschnitt von 4,0 bis 6,0 mm² zu terminieren und mechanischen sowie elektrischen Kontakt zu einer M5-Schraube zu sichern. Der Schuh ist isoliert und wird mit einer integrierten Heißkleberhülse geliefert, die die Abdichtung verbessert und das Risiko von Korrosion am Anschluss reduziert.

Funktion:

• Gaffel- oder U-förmiger Kontakt, der es ermöglicht, den Schuh unter eine Schraube oder bolt zu legen, ohne die Verbindung vollständig entfernen zu müssen.
• Integrierte Heißkrympf (Heat Shrink) Umhüllung um die Verbindung nach dem Verkleben, die eine Abdichtung gegen Feuchtigkeit und Schutz vor mechanischer Abnutzung im Klemmbereich bietet.
• Isolierte Ausführung, die das Risiko eines Kurzschlusses gegenüber benachbarten Metallteilen minimiert.

Materialien und Eigenschaften:

• Elektrisch leitender Teil: typischerweise Kupferlegierung mit Oberflächenbehandlung, um niedrigen Kontaktwiderstand und Oxidationsbeständigkeit zu gewährleisten (Standardfertigungspraktiken für diese Kabelschuhe).
• Isolierung/Heißkleber: polymerbasierte Schrumpfhülse, die beim Erwärmen schrumpft, um sich fest um Leiter und Isolierung zu legen. Die Farbe ist Gelb, was die Identifizierung des Größenbereichs in einer Installation erleichtert.
• Temperaturbeständigkeit gemäß technischen Daten bis -125 °C; dies gibt die Eignung des Materials bei niedrigen Temperaturen an (prüfen Sie weitere Betriebsparameter bei hohen Temperaturen in der Anwendung).
• Nicht zum Löten vorgesehen; die Verbindung erfolgt mechanisch mittels Press-/Krympwerkzeug.

Technische Daten (Kernpunkte):

• Querschnittsbereich: 4,0–6,0 mm²
• Innendurchmesser (theoretisch): Ø 5,3 mm für Schrauben-/Boltpassage M5
• Anzahl Pole: 1
• Isoliert: Ja
• Heißkleber: Ja
• Schweiß- bzw. Lötverbindungen: Nein (es handelt sich um eine mechanische/Krympf-Verbindung)

Anwendung und Kompatibilität:

• Geeignet für elektrische Anschlüsse an Motorrädern, Fahrzeugen und Anlagen, bei denen Platz für Schraubverbindungen knapp ist und Schutz gegen Feuchtigkeit und Vibration erforderlich ist.
• Passt zu Standard-M5-Schraubverbindungen; prüfen Sie Schraubenkopfform und Unterlegscheiben bei der Montage, um eine korrekte mechanische Befestigung sicherzustellen.
• Oft verwendet in Steuerkästen, Erdungsverbindungen und Terminalblöcken, wo eine einfache, abnehmbare Verbindung gewünscht wird, ohne das Kabel vollständig herausziehen zu müssen.

Praktische Montagehinweise:

• Verwenden Sie geeignetes Press- oder Krympp Werkzeug, um eine korrekte Kontaktwiderstand und Haltbarkeit zu erreichen.
• Nach dem Verkleben wird die Krympehülse gleichmäßig erhitzt, um eine korrekte Abdichtung um Leiter und Isolierung zu gewährleisten; vermeiden Sie lokale Überhitzung, die die Isolierung beschädigen könnte.
• Prüfen Sie Abmessungen und Leiterquerschnitt vor der Montage, um sicherzustellen, dass der Bereich 4,0–6,0 mm² die aktuelle Leitergröße abdeckt.

Identifikation: Das Produkt ist als JMP-Hersteller (Marke JMP) gekennzeichnet, MPN 158.03.37 und GTIN 4043981275414, was für Dokumentation und Bestellreferenz genutzt werden kann.

Hinweis: Die Beschreibung erläutert funktionale und materiale Gegebenheiten. Für detaillierte elektrische Grenzwerte (maximaler Strom, Spannungsklasse usw.) verweisen Sie bitte auf das technisches Datenblatt des Herstellers oder auf relevante Normen für Kabelschuhe dieser Art.
