Gabel-Kabelschuh (Fork Connector) 4,0–6,0 mm² für M4 Schrauben — JMP

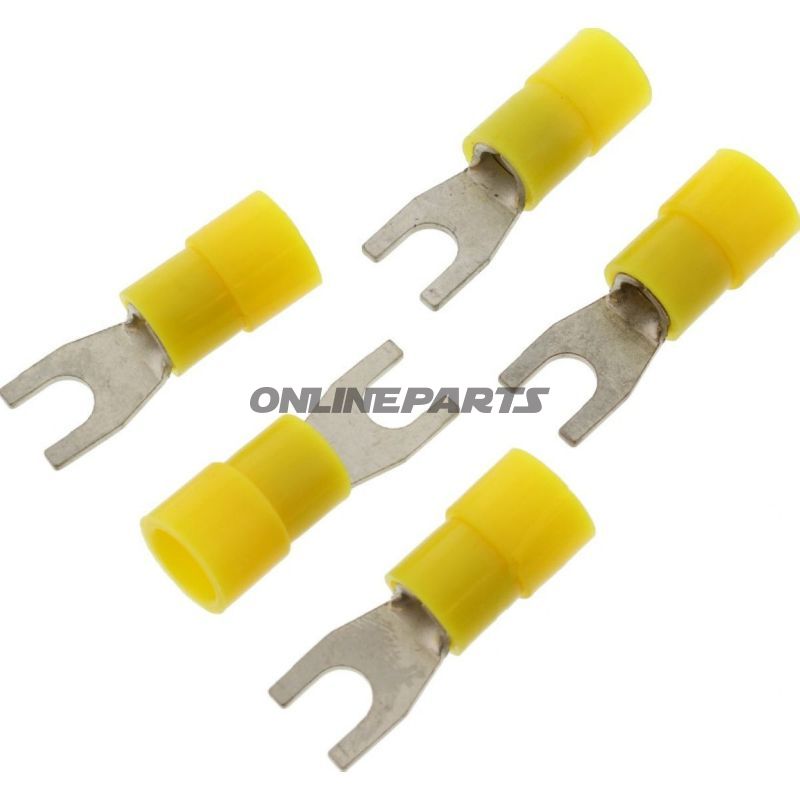

Produktübersicht: Diese Gabel-Kabelschuh von JMP (MPN: 158.03.22, GTIN: 4043981275261) ist eine nylonisolierte Verbindung, die für elektrische Leiter mit einem Querschnitt von 4,0 bis 6,0 mm² ausgelegt ist. Sie ist für die Montage an einem M4-Befestigungspunkt ausgelegt und entspricht der DIN 46237-Norm. Die Farbe ist Gelb, was eine einfache Identifizierung in Kabelbunden und im Instrumentenraum ermöglicht.
Funktion: Die Gabel-Kabelschuh wird für eine feste und sichere elektrische Verbindung zwischen Leitern und Schraub-/Bolzen-Terminals genutzt, wo es erforderlich ist, die Leitung zu montieren, ohne die gesamte Verbindung durch eine Schrauböffnung zu führen. Die offene Gabelform erleichtert das Demontieren und erneute Montieren bei Wartungsarbeiten, während die Kontaktfläche auf der Terminalfläche eine zuverlässige Stromführung sicherstellt.
- Typ: Gabel (Fork) Connector für M4
- Leiterquerschnitt: 4,0–6,0 mm²
- Innendurchmesser Ø: ca. 4,3 mm (Bohr-/Schraubendimension)
- Isolation: Nylonisoliert zum elektrischen Schutz und mechanischer Entlastung
- Standard: DIN 46237
- Temperaturbeständigkeit: angegeben bis −105 °C (Beständigkeit bei niedrigen Temperaturen)
- Anzahl der Pole: 1
- Löten: Nicht gelötet – Kontakt wird durch Klemm-/Crimp-Verbindung hergestellt
Materialwahl und Eigenschaften: Der Kontaktauslass besteht typischerweise aus bleihem-zinnbeschichtetem Kupfer oder einem ähnlichen leitfähigen Metall, um einen geringen Übergangswiderstand und Korrosionsschutz zu gewährleisten. Die äußere Isolation ist Nylon, gewählt wegen seiner Verschleißfestigkeit, elektrischen Isolationseigenschaften und der Fähigkeit, mechanischem Stress bei der Montage standzuhalten. Die Nylonisolierung trägt auch zum Schutz vor Kurzschluss in dicht gepackten Installationen bei und bietet beim Biegen in der Nähe des Terminals eine gewisse Flexibilität.
Anwendungsbereiche und Kompatibilität: Entwickelt für Motorräder, kleine Fahrzeuge und elektrische Systeme, bei denen eine M4-Schraube oder Schraubverbindung als Terminal verwendet wird. Typische Anwendungen umfassen Batterieterminals auf kleineren Zubehörmodulen, Sicherungsblöcke, Erdungsverbindungen und verschiedene Gestell-/Signaltverbindungen. Passend für Leiter im angegebenen Querschnitt; bei Zweifeln an Kabeltyp oder Anzahl der Leiter wird eine Auswahl basierend auf der tatsächlichen Leiterdimension und Crimp-Methode empfohlen.
Montage und Praxis: Die Gabel-Kabelschuh ist für Crimpen mit dem entsprechend dimensionierten Crimpwerkzeug ausgelegt, um sowohl mechanische Befestigung als auch elektrischen Kontakt zu erreichen. Da das Produkt nicht vorgesiegelt oder crimpflex-gesteuert ist, sollte die Installation mit geeigneten Crimpverbindungen durchgeführt und anschließend eine Prüfung der mechanischen Befestigung vorgenommen werden. Halten Sie stets die richtigen Drehmomentwerte für die M4-Befestigung ein, um Verformungen der Kabelschuh oder schlechten Kontakt zu vermeiden.
Qualität und Identifikation: JMP als Marke wird vom Hersteller angegeben, zusammen mit der Artikelnummer 158.03.22 und GTIN 4043981275261, was die Ware bei Bestellung und Registrierung im Lager eindeutig macht. Befolgen Sie die Empfehlungen des Herstellers für die Crimp-Methode, um die angegebene elektrische und mechanische Leistung zu erreichen.
Hinweise: Produktdaten zeigen, dass keine Heiß-Schrumpfschutzhülle oder vorlöten vorhanden ist. Angegebene Temperaturdaten und DIN-Verweise helfen bei der Beurteilung der Eignung für Umwelt- und Montagesbedingungen. Klären Sie ggf. Unklarheiten, indem Sie mit bestehenden Terminalen und dem verwendeten Kabeltyp vor der Montage vergleichen.
