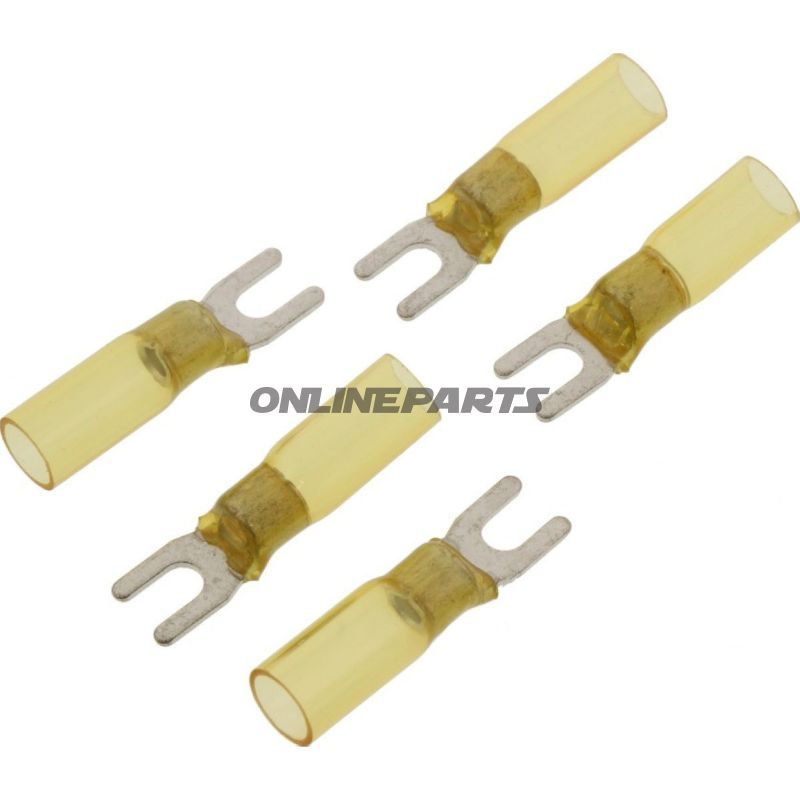

Gabel-Kabelschuh 4.0-6.0 M4 Jmppackung 5 Stück

Gabel-Kabelklemme mit Schrumpfschlauch für M4 – für 4,0–6,0 mm² Leiter

Produkt: Gabel-Kabelklemme von JMP (MPN: 158.03.34, GTIN: 4043981275384). Diese Variante wird in einer Packung mit 5 Stück geliefert. Das Produkt ist als Gabelverbindung geformt, geeignet für Schraub-/Boltenbefestigung an M4-Terminals und wird für elektrische Verbindungen an Motorrädern und anderen Fahrzeugen verwendet, bei denen eine sichere, isolierte Kabelverbindung erforderlich ist.

Funktion und Anwendung

Die Gabelklemme dient der Verbindung eines einzelnen Leiters mit einer Schraub-/Klemmklemme, wobei die Gabelform das An- und Abmontieren erleichtert, ohne den Bolzen vollständig zu demontieren. Der integrierte Schrumpfschlauch (Schrumpfschlauchband) umschließt das freigelegte Leiterende nach dem Vercrimpen und sorgt sowohl für mechanische Festigkeit als auch für Isolation gegen Feuchtigkeit und Staub. Das Design ist geeignet für den Einsatz in elektrischen Schaltungen an Motorrädern, wo Platz begrenzt ist und Vibrationen robuste Verbindungen erfordern.

Materialien und Eigenschaften

• Kontaktmaterial: Metall (typisch blechvergoldete Kupferlegierung) für gute Leitfähigkeit und Korrosionsschutz an den Kontaktpunkten.
• Schrumpfschlauch: Schrumpfbare, hitzebeständige Isolierung, die beim Schrumpfen Leiter und Kabelklemme eng umschließt, das Eindringen von Feuchtigkeit reduziert und die mechanische Stabilität verbessert.
• Isolierung: Isolierte Bauweise — eliminiert freiliegende leitende Flächen und minimiert das Risiko eines Kurzschlusses durch Kontakt mit dem Rahmen oder anderen Bauteilen.
• Temperaturbeständigkeit: Angabe ca. -125°C (Hinweis: Dieser Wert kann sich auf die geringe Temperaturbeständigkeit des Materials beziehen; für Betriebstemperaturen ist die maximale Gebrauchstemperatur der Komponente in der Montagemilieu zu überprüfen).
• Oberflächenbehandlung: Typischerweise gelbe Farbe der Isolierung zur deutlichen Kennzeichnung gemäß Standardfarbcodierung.

Technische Daten und Kompatibilität

• Typ: Gabelklemme (Fork Connector).
• Geeignet für Schraube/Bolzen: M4.
• Leiterquerschnitt: 4,0–6,0 mm².
• Innendurchmesser/Bolzenöffnung: Ø 4,3 mm (für M4).
• Polanzahl: 1 Pol (Einzelführung).
• Lötung: Nicht verlötet; Verbindung erfolgt durch Crimpen und mechanische Befestigung mit Bolzen/Nut.
• Isoliert: Ja, mit Schrumpfschlauch/Heat Shrink Tubing.

Praktische Überlegungen bei der Montage

• Verwenden Sie ein geeignetes Crimpwerkzeug, dimensioniert für 4,0–6,0 mm², um eine korrekte mechanische Verbindung und guten elektrischen Kontakt sicherzustellen.
• Der Schrumpfschlauch erfordert Wärme (Heißluftpistole oder Schrumpfwerkzeug), damit eine korrekte Zusammenziehung und Abdichtung um den Leiter gewährleistet ist.
• Überprüfen Sie, ob die M4-Schraube eine ausreichende Eintauchtiefe für das Gabelbein hat und ob eventuelle Unterlegscheiben oder Federunterlagen eine korrekte elektrischen Kontakt nicht behindern.
• Bei vibrationsbelasteten Installationen wird eine Nachkorrektur/Nachziehen empfohlen und ggf. der Einsatz eines Schraubensicherungsmittel an Bolzen, sofern sinnvoll.

Das Produkt wird von JMP hergestellt und ist identifizierbar über MPN 158.03.34 und GTIN 4043981275384. Die Beschreibung deckt die technischen Haupteigenschaften, Materialwahl und praktische Montageratschläge ab, wie sie von Mechanikern und erfahrenen Motorradfahrern typischerweise bei der Auswahl einer Gabelklemme für 4,0–6,0 mm² Leiter benötigt werden.
