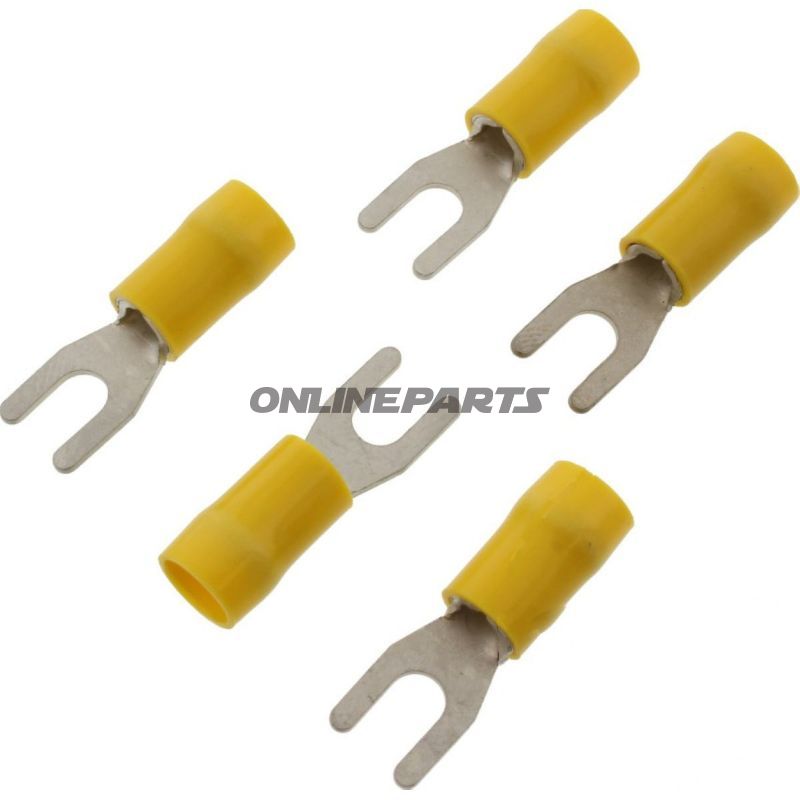

Gabel-Kabelschuh JMP 158.03.19 Isolierter Gabel-Kabelschuh für Leiter 4,0–6,0 mm². Bohr-Ø 4,3 mm. Gelb.
Artikelnummer: 158.03.19
Herstellernummer: 1580319
Klemmleisten-/Kabelschuh isoliert 4,0–6,0 mm² für M4-Schraube – JMP (GTIN 4043981275230, MPN 158.03.19)
Produktübersicht: Dieser isolierte Kabelschuh von JMP ist für elektrische Verbindungen konzipiert, bei denen Draht mit Querschnitt zwischen 4,0 und 6,0 mm² auf eine M4-Schraube oder -Klemme befestigt werden soll. Das Produkt stammt von der Marke JMP und ist identifiziert mit MPN 158.03.19 und GTIN 4043981275230.
Funktion und Anwendung: Der Kabelschuh ist vorgesehen, eine zuverlässige mechanische und elektrische Verbindung zwischen einem einzelnen Leiter und einer Schraube/Bolzen mit M4-Durchführung herzustellen. Die fischkopfförmige Terminal ermöglicht das An- oder Abmontieren des Leiters, ohne die Schraube vollständig zu lösen, was bei Wartung und Instandsetzung des Motorradelektriksystems, der Steuereinheiten und des Zubehörs praktisch ist. Der isolierte Körper verringert das Risiko von Kurzschluss und unbeabsichtigtem Kontakt mit benachbarten Metallteilen.
- Geeignet für Leiterquerschnitt: 4,0–6,0 mm² (ca. Ø 4,3 mm).
- Geeignete Schraubengröße: M4.
- Polung: 1-polig (Einpolig).
- Isolierung: Ja — gelb zur klaren visuellen Identifikation.
- Temperaturbeständigkeit: angegeben bis -75 °C (vom Hersteller als Minimumtemperatur angegeben); der obere Grenzwert hängt vom Isolationsmaterial ab und sollte im Bezug auf die Hitzeexposition der Anwendung bewertet werden.
Materialien und Eigenschaften: Der Terminal ist als Metallgabel ausgeführt, die für mechanische Befestigung und gute elektrische Leitfähigkeit ausgelegt ist. Die äußere Ummantelung besteht aus isolierendem Material (typischerweise PVC oder ähnliches Isolierplastik), gelb kodiert zur leichten Identifikation bei der Installation. Die Verbindung ist nicht gelötet; der Kabelschuh ist für mechanische Crimpung oder Pressung konstruiert, um einen elektrischen Kontakt zwischen Leiter und Terminal sicherzustellen. Das Produkt enthält kein Heißluft-/Schrumpfschlauch.
Technische Details (vom Hersteller):
- Typ: Gabel-/Fork-Terminal (Fork Connector).
- Geeignet für: M4.
- Leiterquerschnitt: 4,0–6,0 mm².
- Schweißen/Löten: Nein.
- Isoliert: Ja.
- Heißschrumpf: Nein.
- Anzahl Pole: 1.
- Temperaturbeständigkeit: angegeben bis -75 °C (Herstellerangabe).
Praktische Hinweise für den Monteur: Für eine korrekte Installation wird ein geeignetes Crimpwerkzeug für die jeweilige Kabelklemme empfohlen, um mechanische Stabilität und geringe Übergangswiderstände zu gewährleisten. Nach dem Crimpen sollte die Verbindung nachgezogen und visuell inspiziert werden, um sicherzustellen, dass die Isolierung nicht beschädigt ist und die Leiter ordnungsgemäß befestigt ist. Da das Produkt nicht zum Löten in Kreuzlage vorgesehen ist, darf keine Lötverbindung hergestellt werden, ohne die thermische Kompatibilität mit der Isolierung sicherzustellen.
Kompatibilität und Anwendungsbereiche: Geeignet für elektrische Systeme an Motorrädern, Roller, Kleinfahrzeugen und anderen Anwendungen, in denen M4-Terminals verwendet werden. JMP als Hersteller (MPN 158.03.19) liefert eine standardisierte Komponente, geeignet fürgängige Reparatur- und Wartungsarbeiten im Werkstattkontext.
Identifikation: Marke: JMP. MPN: 158.03.19. GTIN: 4043981275230.
