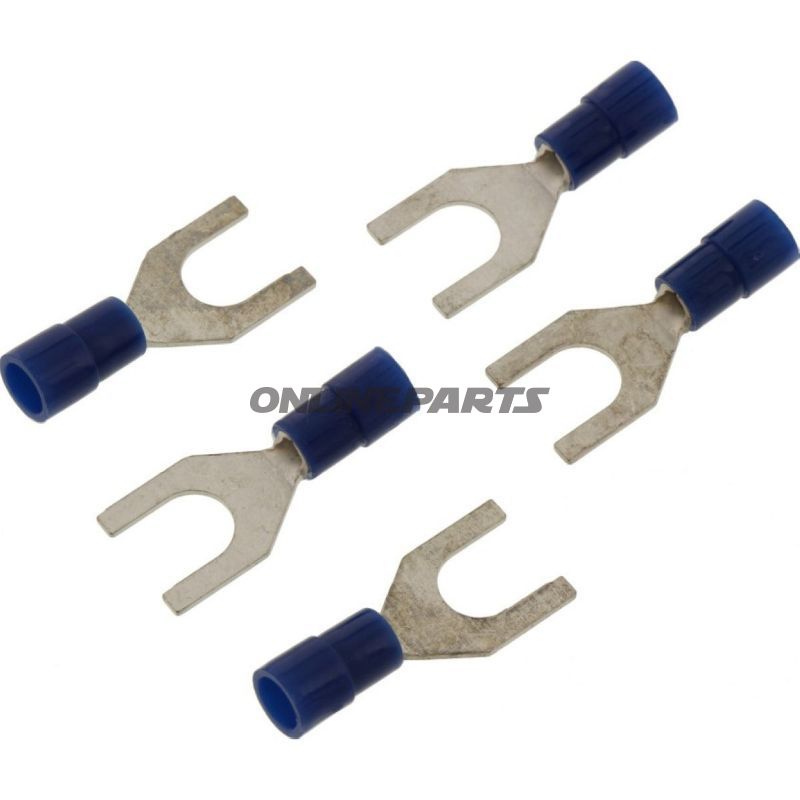

Gabel-Kabelschuh 1.5-2.5 M6 Jmppackung 5 Stück

Gabel-Kabelschuh (Fork Connector) für M6 – für Leiter 1,5–2,5 mm²

Produkt: JMP Gabel-Kabelschuh, nylonisoliert, passend zu M6-Schrauben. GTIN: 4043981275186. Marke: JMP. Herstellernummer (MPN): 158.03.13.

Dieser Gabel-Kabelschuh ist für elektrische Verbindungen konzipiert, bei denen eine schnelle, mechanische Befestigung an Terminalblöcken oder Schraubverbindungen mit M6-Dimension gewünscht wird. Die Gabelform erlaubt das Montieren des Kabelschuhs, ohne die Schraube vollständig zu entfernen, was bei Servicearbeiten und wiederholtem Demontieren praktisch ist.

• Anwendungsbereich: Wird auf einadrige Kabel mit Querschnitten von 1,5 mm² bis 2,5 mm² montiert und um eine M6-Schraube oder -Bolzen befestigt.
• Abmessungen: Innenringdurchmesser um die Schraube ca. Ø 6,6 mm (für M6).
• Standard: Ausführung gemäß DIN 43237 (Gabel-/Kabelschuh-Typografie).
• Isolierung: Nylonisolierte Mantung, Farbe blau — die Isolierung bietet mechanischen Schutz der Crimp- oder Druckverbindung und reduziert das Kurzschlussrisiko gegenüber benachbarten Metallteilen.
• Elektrisch/mechanisch: Einpolige Verbindung; die Kabelverbindung ist nicht gelötet. Entwickelt, um mechanisch gequetscht oder gecrimpt um den Leiter zu werden.
• Temperaturbeständigkeit: Angegeben bis ca. 105 °C unter normalen Betriebsbedingungen (Angabe bezieht sich auf die Wärmebeständigkeit des Isolationsmaterials).

Materialauswahl und Eigenschaften

Der Leiterteil des Kabelschuhs besteht aus einer elektrisch leitenden Metalllegierung (typischerweise Zinnoberbeschichteter Kupfer oder vergleichbares), um einen geringen Kontaktwiderstand und Korrosionsbeständigkeit zu gewährleisten; der elektrische Isolationsanteil besteht aus Nylon, was gute mechanische Festigkeit und Wärmebeständigkeit in gängigen Motorrad- und Elektronikumgebungen bietet. Die Nylonisolierung macht den Kabelschuh außerdem handhabungsfreundlicher in Bezug auf scharfe Kanten und reduziert die Belastung von Kreuzfeldern und Kabeln.

Technische Details (Übersicht)

• Typ: Gabel-Kabelschuh (Fork Connector)
• Geeignet für Schraube: M6
• Kabelführung: 1,5–2,5 mm²
• Polungen: 1
• Isoliert: Ja (Nylon, blau)
• Lötung: Nein (nicht für Lötverbindungen bei der Montage vorgesehen)
• Wärmebeständigkeit: bis ca. 105 °C
• Standard: DIN 43237

Kompatibilität und Montage

Der Kabelschuh eignet sich für gängige 1,5–2,5 mm² Einzelleiterkabel (dräh... oder einadrig) verwendet in Motorradinstallationen, Kontrollkästen und Terminalplatten. Bei der Montage wird der korrekt dimensionierte Crimpwerkzeug empfohlen, um eine zuverlässige, niederohmige Verbindung zu erzielen. Für Anwendungen mit Vibrationen sollte der Crimp visuell und ggf. mittels Zugprüfung nach der Montage kontrolliert werden.

Hinweise

• Das Produkt wird als JMP-Artikel 158.03.13, GTIN 4043981275186 geliefert — diese Informationen dienen der Identifikation und Kontrolle der richtigen Variante (Farbe und Querschnitt).
• Es gibt keine Heißplastik-Schrumpfröhre integriert; falls eine Abdichtung gegen Feuchtigkeit oder Chemikalien erforderlich ist, sollten zusätzliche Schrumpfschläuche oder Abdichtungsmaßnahmen verwendet werden.

Wenden Sie sich an die technische Dokumentation oder die Datenblätter des Lieferanten für detaillierte Anforderungen an Crimp-Verfahren und Korrosionsschutz in besonders anspruchsvollen Umgebungen.
