Gabel-Kabelschuh 1.5-2.5 M5 Jmppackung 5 Stück

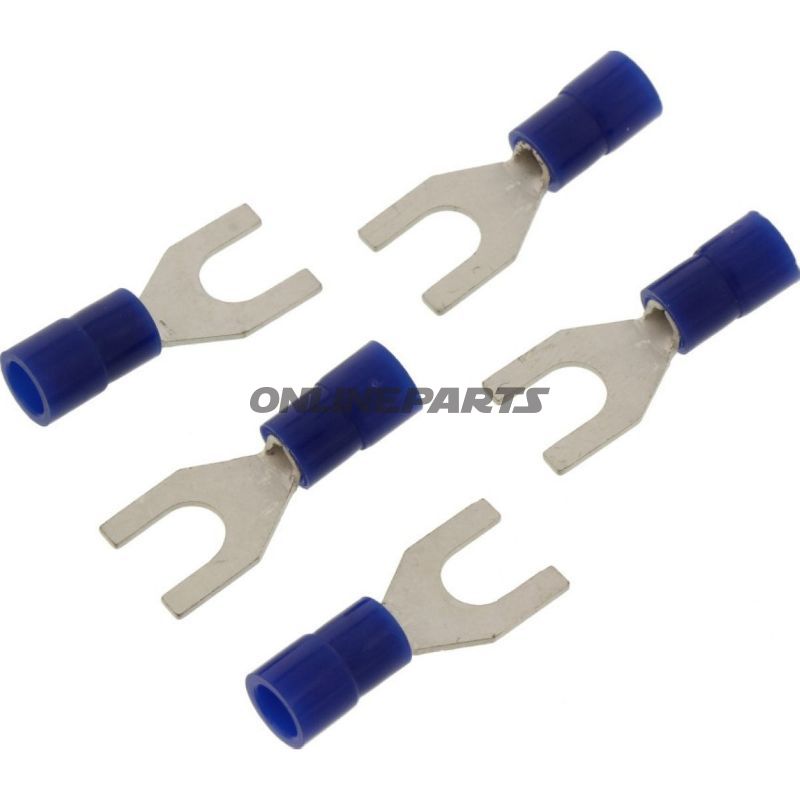

Gaffel-Kabelschuh (Fork Connector) 1,5–2,5 mm² für M5, nylonisoliert — JMP (MPN 158.03.12)

Produktübersicht: Dieser nylonisolierte Gaffel-Kabelschuh von JMP (MPN 158.03.12, GTIN 4043981275179) ist für elektrische Verbindungen vorgesehen, bei denen eine Schraubverbindung mit M5-Durchführung verwendet wird. Er ist ausgelegt für Leiterquerschnitte zwischen 1,5 und 2,5 mm² und besitzt einen Innenkreis von ca. 5,3 mm gemäß DIN 43237. Die Farbcodierung ist Blau, was der passenden Leiterdimension in standardisierten Kabelsystemen entspricht.

Funktion und Anwendung:

• Die Gaffel-Form (Fork) ermöglicht eine schnelle Montage unter Schraubkappen oder Muttern, ohne die Schraube vollständig zu entfernen, was sie geeignet macht für Eingriffe in enge Montagebedingungen an Motorrädern und in elektrischen Schaltschränken.
• Wird typischerweise für Erdungsverbindungen, Verteilertafeln, Terminalblöcke und Verbindungen verwendet, bei denen Vibrationen eine Anforderung an die mechanically secure fixation stellen.
• Passt zu M5-Schraubverbindungen und Standardgrößen in Motorstromkabelführungen in Fahrzeugen und Ausrüstung.

Material und Eigenschaften:

• Der Kontaktteil ist aus leitendem Metall ausgeführt, geeignet für mechanischen und elektrischen Kontakt. Die Korrosionsbeständigkeit des Materials hängt von der Metallart und der Oberflächenbehandlung ab; JMP gibt den Typ als standard Fork Connector gemäß DIN 43237 an.
• Ny Isolation schützt vor Kurzschluss und mechanischem Verschleiß am Klemmpunkt und bietet eine gewisse Temperaturbeständigkeit. Die isolierte Bauweise erhöht die Sicherheit in dichten Leitungsverläufen und minimiert das Risiko eines unbeabsichtigten Kontakts.
• Das Produkt ist nicht zum Löten von Verbindungen ausgelegt (soldered connections: nein) und besitzt keine Hitzehülle (heat shrink tubing: nein).
• Temperaturbeständigkeit ca. -105 °C (angegebener Wert sollte im Hinblick auf Umgebungstemperaturen und Betriebsbedingungen in der Anwendung bewertet werden).

Technische Details (Zusammenfassung):

• Typ: Gaffel-Kabelschuh / Fork Connector
• Marke: JMP
• MPN: 158.03.12
• GTIN: 4043981275179
• Geeignet für Schraube: M5
• Kabelquerschnitt: 1,5–2,5 mm²
• InnenØ bei Schraubenloch: ca. 5,3 mm (DIN 43237)
• Isoliert: Ja (Nylon)
• Schweißen/Löten: Nein
• Hitzehülle: Nein
• Anzahl Pole: 1

Kompatibilität und Montagehinweise:

• Prüfen Sie, ob der Durchmesser von Schraubenkopf oder Bolzenkopf und der Zugangsbereich mit dem Innendurchmesser der Gabel übereinstimmen; die Angabe M5 bezieht sich auf die Schraubengewindestärke.
• Sorgen Sie für korrekte Isolierung und das Pressen mit geeignetem Crimpwerkzeug, um geringe Übergangswiderstände und gute mechanische Festigkeit zu erreichen. Die Fork-Connector ist nicht für Löten ausgelegt; verwenden Sie Löten nicht als primäre Befestigungsmethode.
• Bei Anwendungen in vibrierenden Umgebungen wird empfohlen, das richtige Anzugsmoment und ggf. eine Art Verriegelungsmittel an der Schraubverbindung zu verwenden, um eine langlebige Kontaktstelle sicherzustellen.

Bemerkungen: Das Produkt wird von JMP in einer kleineren Verpackung geliefert (nicht als lose Lieferung von Tausenden Einheiten angegeben). GTIN und MPN sind hier integriert, um eine einfache Identifikation und Rückverfolgbarkeit beim Einkauf und in der Ersatzteilverwaltung zu ermöglichen.
