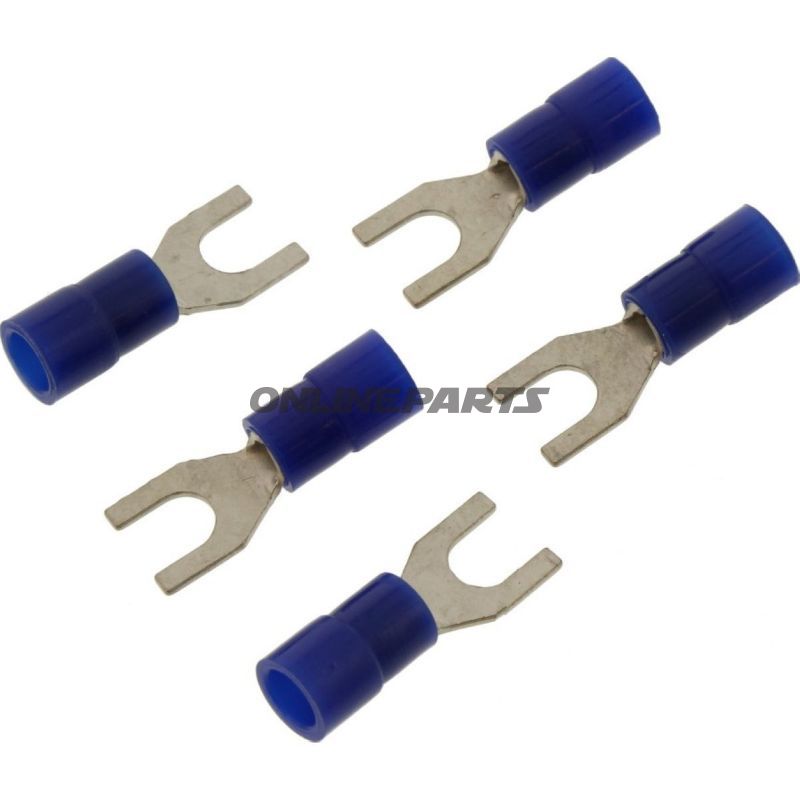

Gabel-Kabelschuh 1.5-2.5 M4 Jmppackung 5 Stück

Gabel-Steckverbinder für M4 – nylonisoliert, für 1,5–2,5 mm²

Produkt: JMP Gabel-Steckverbinder, Modell 158.03.11 (GTIN: 4043981275162). Diese Art von Steckverbinder ist für Verbindungen an Schraub-/Bolt-Terminals mit M4-Durchführung vorgesehen und wird typischerweise für elektrische Verbindungen an Motorrädern, Zubehör und Reparaturarbeiten verwendet, bei denen eine offene Gabelform eine einfache Montage/Remontage ermöglicht, ohne den gesamten Bolzen lösen zu müssen.

• Funktion: Die Gabelform (Fork-Konnektor) gewährleistet eine sichere mechanische und elektrische Verbindung zwischen dem abisolierten Ende des Drahtes und einem Schraub-/Bolt-Terminal. Die offene Form bedeutet, dass der Kabelverbinder montiert oder entfernt werden kann, ohne den Bolzen vollständig zu entfernen, was bei Service und Wartung praktisch ist.
• Material und Aufbau: Das Drahtende wird in eine Metallhülse gedrückt, die mit einer Nylon-Isolierung versehen ist. Die Metallhülse gewährleistet elektrische Kontaktaufnahme und mechanische Befestigung durch Pressung; die Nylon-Isolierung schützt vor Kurzschluss und bietet Abstand sowie eine gewisse Abriebfestigkeit und Chemikalienbeständigkeit in üblichen Werkstattsumgebungen. Das Produkt ist nicht mit Schrumpfband oder Lötverbindung versehen.
• Temperatur- und Standardangaben: Die Kabelverbinder sind isoliert und mit einer Temperaturbeständigkeit bis zu -105 °C klassifiziert (angegebene Daten). Abmessungen und Form folgen DIN 43237 für Gabel-/Kabelverbinder-Typen.

Technische Daten (Übersicht)

• Typ: Gabel-/Fork-Kabelverbinder
• Geeignet für Schraube/Bolzen: M4
• Kabelquerschnitt: 1,5–2,5 mm²
• Innenbohrung/Gabelöffnung: Ø ca. 4,3 mm
• Isoliert: Ja (Nylon)
• Anzahl Kontakte: 1
• Lötverbindung: Nein
• Wärme-/Kältebeständigkeit: angegeben bis -105 °C

Kompatibilität und Anwendung: Diese Kabelverbinder eignen sich für Standard-Schraube-/Bolzterminals an elektrischen Bauteilen, Batterieklemmen, Sicherungshalter und Erdungsblöcken, bei denen M4-Bolzen verwendet werden. Typische Anwendung umfasst Installationen und Reparaturen an Motorrädern, Rollern und anderem leichten Fahrzeug-Elektrobetrieb sowie Autoradio-/Lautsprecherverbindungen, bei denen eine offene Gabelform Servicearbeiten beschleunigt.

Praktische Hinweise für Mechaniker:

• Stellen Sie sicher, dass das richtige Crimpwerkzeug/Pressstempel für isolierte Kabelverbinder verwendet wird, um eine gute mechanische Befestigung und niedrigen Übergangswiderstand zu erreichen.
• Überprüfen Sie, dass der Kabelquerschnitt innerhalb von 1,5–2,5 mm² liegt, um eine korrekte Klemmkraft sicherzustellen.
• An Stellen mit Vibration oder korrosiven Umgebungen werden ergänzende Maßnahmen empfohlen (z. B. korrektes Bolzmoment, Klebstoff oder zusätzliche Korrosionsschutzmaßnahmen), abhängig von der Anwendung.

Identifikation: Das Produkt wird von JMP unter der Artikelnummer (MPN) 158.03.11 vermarktet und kann über GTIN 4043981275162 verfolgt werden. Die Farbe wird als Blau angegeben, was typischerweise die Größengruppe für isolierte Kabelverbinder gemäß der üblichen Farbkennzeichnung kennzeichnet.
