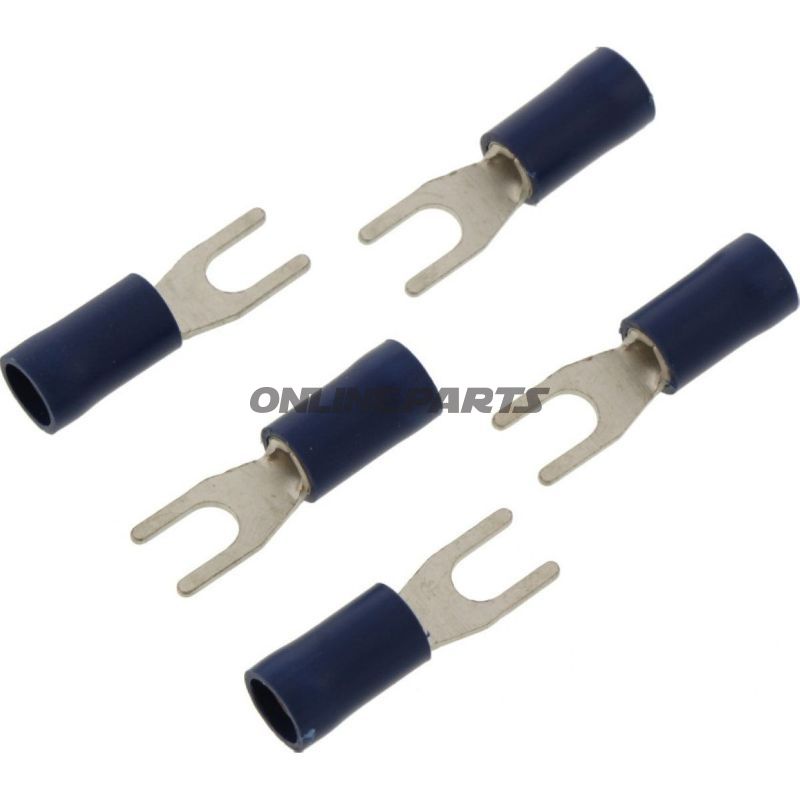

Gabel-Kabelschuh 1.5-2.5 M3 Jmppackung 5 Stück

Gabel-Klemmenklemme (isoliert) für M3 — für Leiterquerschnitte 1,5–2,5 mm²

Produkt: JMP Gabel-Klemme, isoliert. Das Produkt wird unter der Marke JMP vermarktet und hat die Herstellernummer (MPN) 158.03.16 sowie GTIN 4043981275209.

Diese Gabel-Klemmen sind für elektrische Verbindungen vorgesehen, bei denen ein gabelförmiger Terminal das Festziehen des Kabels um eine Schraub- oder Bolzenverbindung ermöglicht, ohne die Schraubverbindung vollständig lösen zu müssen. Sie werden typischerweise an Fahrgestell- und Signaltafeln, Erdungsverbindungen und anderen Stellen eingesetzt, an denen eine schnelle und mechanisch zuverlässige Verbindung zu einer M3-Schraube erforderlich ist.

• Geeignetes Leiterquerschnitt: 1,5–2,5 mm².
• Innendurchmesser für die Schraube: Ø 3,7 mm (passt zu M3-Schraube/Bolzen).
• Isolierung: Ja — der isolierende Körper schützt vor unbeabsichtigtem Kurzschluss und bietet mechanische Unterstützung am Schrumpfpunkt.
• Anzahl Pole: 1-polig (einzelner Leiter pro Terminal).
• Temperaturbeständigkeit: Angegeben bis −75 °C (Angabe aus technischen Spezifikationen; praktische Nutzung sollte die Gesamtauswirkung der Umgebungstemperatur und der Wärme- sowie Chemikalienbeständigkeit berücksichtigen).
• Zusammensetzung und Verbindungen: Nicht geschweißter/nicht gelöteter Verbindungsbereich — ausgelegt für mechanisches Schrumpfen oder Presskrimpen unter Verwendung geeigneter Werkzeuge.

Materialauswahl und Eigenschaften: Das Gabelstück besteht üblicherweise aus blei- oder tinbeschichteter Kupferlegierung oder einem vergleichbaren Leiterwerkstoff, um gute elektrische Leitfähigkeit und Korrosionsbeständigkeit sicherzustellen. Der isolierende Teil ist aus einem rissfesten Kunststoff gefertigt (typischerweise basierend auf PVC oder Nylon, je nach Anbieter), blau eingefärbt, um den Leiterquerschnittsbereich anzugeben (1,5–2,5 mm²). Die Isolierung schützt vor mechanischem Abrieb und Kurzschluss, ist aber nicht als wärmeschrumpfend gekennzeichnet.

Montage und Anwendung: Für eine korrekte Montage muss das entisolierte Ende des Leiters vollständig in das Crimpgehäuse eingeführt und mit einem geeigneten Crimpwerkzeug für elektrische Terminals gecrimpt werden. Sicherstellen, dass der Crimp mechanisch fest sitzt und der Leiter nicht herausgezogen werden kann. Wird das Terminal unter einer M3-Schraube befestigt, sollten Schraubenkopf und Unterlage frei von Oxidation sein, um eine gute Kontaktfläche zu gewährleisten.

Kompatibilität und praktische Hinweise: Das Terminal ist für Standard-M3-Schraubverbindungen und Leiterquerschnitte innerhalb des angegebenen Bereichs vorgesehen. Es eignet sich für den Einsatz in gängigen Installationsumgebungen und Fahrzeuginstallationen, prüfe jedoch stets chemische und thermische Beständigkeit in spezifischen Anwendungen. Da die Verbindung nicht gelötet ist, ist eine korrekte Crimptechnik entscheidend für eine langlebige elektrische Verbindung.

Technische Daten (Zusammenfassung):

• Typ: Gabel-Klemme (Fork Connector)
• Für Schraube: M3 (Bohrung Ø ca. 3,7 mm)
• Leiterbereich: 1,5–2,5 mm²
• Isoliert: Ja
• Geschweißt/gelötet: Nein
• Wärme-Quetschung: Nicht angegeben
• Anzahl Pole: 1
• Temperaturbeständigkeit: bis zu −75 °C angegeben

Die Marke JMP und MPN 158.03.16 ermöglichen die Identifizierung dieses Terminaltyps in Ersatzteillisten und bei Nachbestellungen. GTIN 4043981275209 kann für Lagerverwaltung und Suche in Beschaffungssystemen verwendet werden.
