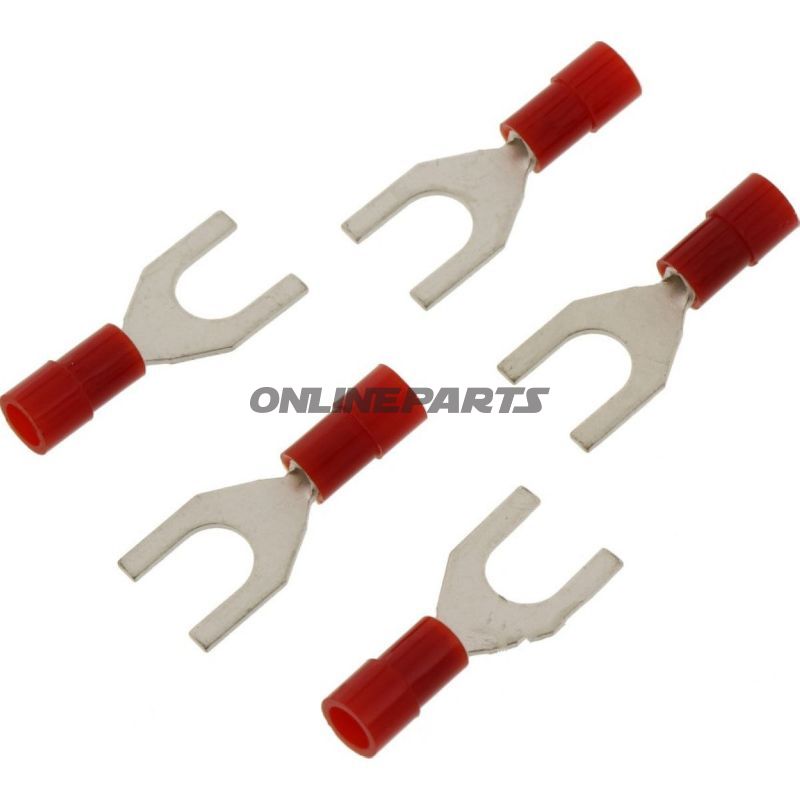

Gabel-Kabelschuh 0.5-1.5 M6 Jmppackung 5 Stück

Gabelklemme für M6 – nylonisoliert, für Leiterquerschnitte 0,5–1,5 mm²

Produkt: JMP Gabelklemme (GTIN: 4043981275131, MPN: 158.03.08) in Rot. Geliefert als Packung mit fünf Stück vom Hersteller JMP.

Diese Gabelklemme ist für elektrische Verbindungen konzipiert, bei denen eine offene Gabelverbindung um eine M6-Schraube oder -Bolzen herum benötigt wird. Die Gabelform ermöglicht das Montieren oder Lösen der Verbindung, ohne die Schraube/den Bolzen vollständig zu entfernen, was bei Wartung und Fehlersuche an Motorrädern und anderem Fahrzeugzubehör praktisch ist.

• Anwendungsbereich: Befestigung von Kabeln an Schrauben-/Bolzenverbindungen (M6) am Rahmen, an Batteriepolen, Sicherungspanelen und Erdverbindungen.
• Kabelquerschnitt: geeignet für Leiterquerschnitte von 0,5 mm² bis 1,5 mm².
• Innen-Durchmesser/ Öffnung: Ø 6,6 mm für die Gabelöffnung, angepasst an die M6-Befestigung.
• Standard: Hergestellt gemäß DIN 46237, was eine einheitliche Geometrie und Kompatibilität mit entsprechenden Bauteilen sicherstellt.

Materialien und Eigenschaften

• Leitender Teil: Metalllegierung geeignet für Kabelpressung/Krimpen. Die Materialwahl sorgt für zuverlässigen elektrischen Kontakt und mechanische Festigkeit bei korrekter Krimpung.
• Isolierung: Nylon (Kunststoff) Isolierung in roter Farbe, schützt vor Kurzschluss und ermöglicht visuelle Identifikation des Kabelquerschnitts.
• Temperaturbeständigkeit: angegeben ca. -105 °C (in technischen Daten aufgeführt). Dies weist auf Beständigkeit gegenüber niedrigen Temperaturen hin; bei Einsatz in wärmeren Umgebungen sollte die maximale Betriebstemperatur in Bezug auf die Anwendung berücksichtigt werden.
• Zusammensetzung: kein Löten der Verbindungen und keine hitzeverformte Schrumpffolie – das Produkt ist für mechanische Krimpung mit geeignetem Krimpwerkzeug vorgesehen.

Technische Vorteile für Mechaniker und erfahrene Anwender

• Gabel-Design vereinfacht schnelle Wartungsarbeiten, bei denen das Entfernen einer ganzen Schraube eingespart werden kann.
• Die Nylonisolierung schützt vor Kurzschluss zu benachbarten Metallteilen und erleichtert die Identifikation des Kabelquerschnitts und des Kreises.
• Kompatibel mit Standard-M6-Befestigungselementen und entspricht DIN 46237 für wiederholte Passform zwischen Serienbauteilen.
• Eignet für Einzelpolverbindungen bei geringer Stromstärke innerhalb des angegebenen Kabelquerschnitts.

Kompatibilität und Montage

• Geeignet für Kabelquerschnitte 0,5–1,5 mm²; verwenden Sie das passende Krimpwerkzeug, um eine stabile mechanische und elektrische Verbindung zu erzielen.
• Verwenden Sie M6-Schrauben/Bolzen mit passenden Scheiben und Drehmomentbegrenzung, um ein Überpressen des Gabelstolpen oder Beschädigung des Schraubengewinds zu vermeiden.
• Geeignet für Batterieterminals, Erdverbindungen und kleinere Stromkreise an Motorrädern; nicht als Ersatz für größere stromführende Verbindungen geeignet, ohne Strom- und Temperaturanforderungen zu überprüfen.

Technische Daten (Auszug)

• Typ: Gabelklemme (Fork Connector)
• Geeignet für: M6
• Kabelquerschnitt: 0,5–1,5 mm²
• Isoliert: ja (Nylon, rot)
• Lötung: nein
• Pole: 1
• Standard: DIN 46237

Hinweis: Das Produkt wird von JMP unter MPN 158.03.08 geliefert und kann mittels GTIN 4043981275131 identifiziert werden. Bei der Montage wird ein korrektes Krimpwerkzeug empfohlen sowie Nachspannung entsprechend den Anwendungsanforderungen, um eine dauerhaft elektrische und mechanische Verbindung sicherzustellen.
