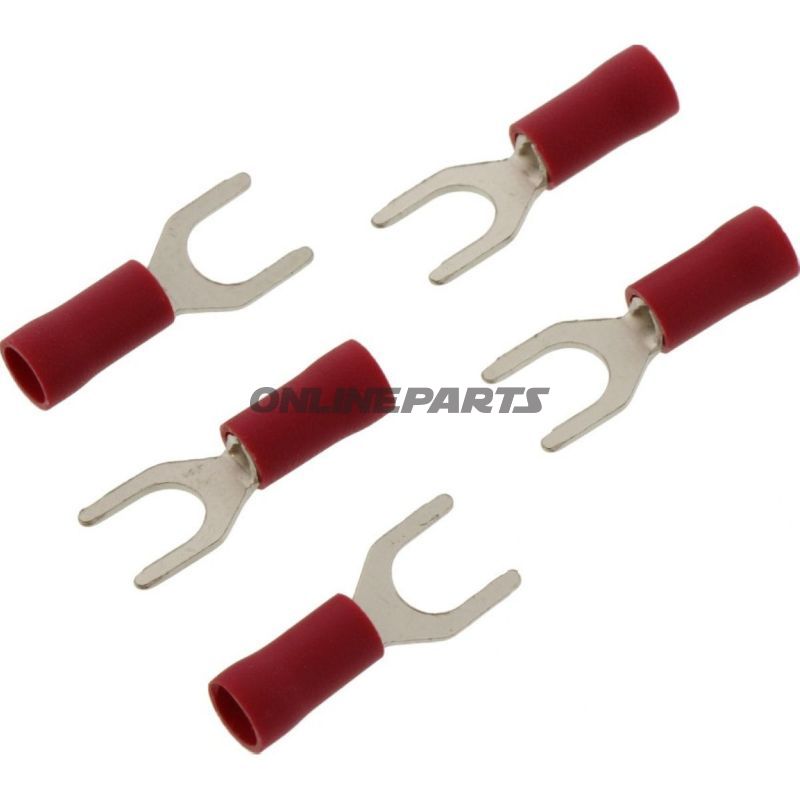

Gabel-Kabelschuh 0.5-1.5 M5 Jmppackung 5 Stück

Gabel-Kabelklemme (Isolierung) für M5 – für 0,5–1,5 mm² Leiter

JMP Gabel-Kabelklemme mit der Artikelnummer (MPN) 158.03.28 und GTIN 4043981275322 ist eine isolierte, einpolige Kabelklemme, die für mechanische Verbindungen an Schrauben- oder Bolzen-Terminals mit M5-Gewinde vorgesehen ist.

Das Produkt ist als gabelförmige Kabelklemme ausgeführt, die eine einfache Montage und Demontage an Terminalschrauben ermöglicht, ohne die Schraube vollständig entfernen zu müssen. Die rote Isolation kennzeichnet den empfohlenen Querschnittbereich und fungiert gleichzeitig als elektrische und mechanische Isolierung am Montagespunkt.

• Funktion: Sichert eine sichere und eindeutige elektrische Verbindung zwischen einem einzelnen Leiter und einem M5-Terminal. Das Gabeldesign ermöglicht es, die Klemme unter dem Schraubenkopf hindurchzuschieben, ohne vollständige Demontage.
• Querschnitt: Geeignet für Leiterquerschnitte von 0,5 bis 1,5 mm².
• Innendurchmesser/Bolzen-Größe: Passt zu M5-Terminals; Öffnungsdurchmesser ca. 5,3 mm.
• Isolierung: Thermoplastische Isolation in roter Farbe, die sowohl die Dimension kennzeichnet als auch gegenüber angrenzenden Terminals vor Kurzschluss schützt.
• Anzahl Pole: 1-polig/Einzelader.
• Verschweißen/Löten: Nicht geschweißt oder gelötet; Verbindung wird durch mechanisches Einklemmen/Crimpen des Leiterenden vor dem Einsetzen am Terminal hergestellt.
• Temperaturbeständigkeit: Genehmigt bis etwa -75 °C in Bezug auf die Kälteeigenschaften des Materials.

Materialauswahl und Eigenschaften:

• Leitender Teil: Kaltgezogenes oder gestanztes Metall (typisch Kupferlegierung) mit Oberflächenmerkmalen, die für elektrischen Kontakt und mechanische Haltbarkeit beim Crimpen ausgelegt sind.
• Isolierung: Thermoplastisches Material, das typischen Werkstatteinsatz standhält und Kurzschlussgefahr an benachbarten Terminals schützt. Das Material ist aufgrund der Kombination aus Crimp-Flexibilität und elektrischem Isolationswert gewählt, ohne übermäßige Hitzebeständigkeit zu versprechen.
• Oberflächenbehandlung: Standard, um Korrosionsbeständigkeit und kostengünstige Produktion zu gewährleisten; Details können zwischen Produktionsserien bei JMP variieren.

Kompatibilität und Anwendung:

• Geeignet für elektrische Verbindungen an Motorrädern, Zubehör und Geräten, bei denen M5-Terminals verwendet werden.
• Typischerweise verwendet in Lenksystemen, Beleuchtungs- und Batterieinstallationen sowie kleineren Stromkreisen, in denen 0,5–1,5 mm² Leiter verwendet werden.
• Erleichtert Demontage und Wartung bei häufigen Serviceprüfungen im Vergleich zu geschlossenen Ring- oder Steckverbindern.

Montage und Handhabung:

• Kragen Sie den Leiter korrekt ab, führen Sie ihn in das Metallende der Kabelklemme ein und führen Sie einen Crimpvorgang mit einem geeigneten Crimpwerkzeug durch, um mechanischen und elektrischen Kontakt sicherzustellen.
• Vermeiden Sie Überkrimpen, da dies die Isolierung beschädigen oder den Leiter beeinträchtigen kann. Prüfen Sie, dass die Gabel unter dem Schraubenkopf richtig sitzt und die Isolierung nicht unter der Schraube gequetscht wird.
• Das Produkt wird in einer Gesamtausgabe (JMP-Ausführung) geliefert, prüfen Sie jedoch bei der Bestellung die Liefermenge beim Händler, um Ungenauigkeiten zu vermeiden.

Technische Daten (Auszug):

• Typ: Gabel-Kabelklemme
• Geeignet für Schraube/Bolzen: M5
• Querschnitt: 0,5–1,5 mm²
• Isoliert: Ja
• Geschweißt/Lötet: Nein
• Anzahl Pole: 1
• Temperaturbeständigkeit: ca. -75 °C (niedertemperaturbereich)

Hersteller und Identifikation: JMP fertigt diese Gabel-Kabelklemme unter MPN 158.03.28. GTIN 4043981275322 kann für Beschaffung, Lagerverwaltung und Kontrolle der Artikelnummer bei Bestellungen verwendet werden.
