Gabel-Kabelschuh 0.5-1.5 M5 Jmppackung 5 Stück

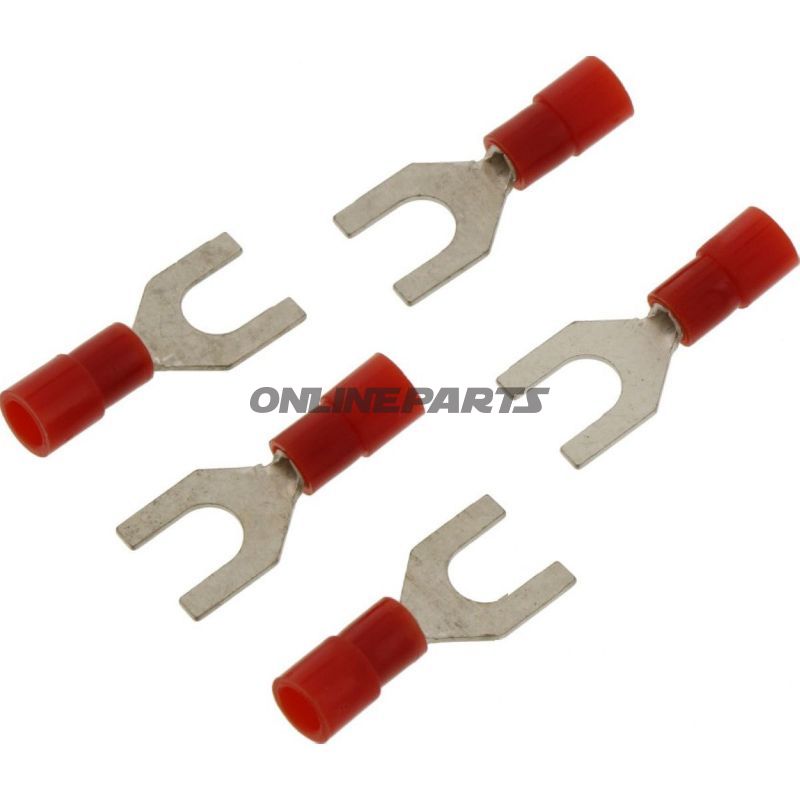

Gabel-Kabelschuh (0,5–1,5 mm²) für M5-Verbindungen — JMP (rot)

Produkt: JMP-Gabel-Kabelschuh in nylonisolierter Ausführung, geeignet für schweißlose elektrische Verbindungen an Motorrädern und elektrischen Systemen. Dieses Produkt wird unter JMP mit der Artikelnummer (MPN) 158.03.06 und GTIN 4043981275124 verkauft.

Die Gabel-Kabelschuh ist darauf ausgelegt, auf Leitungsadern mit Querschnitten von 0,5 bis 1,5 mm² montiert zu werden und wird mit einer M5-Schraube oder -Bolzen befestigt. Die Form mit der Gabelöffnung ermöglicht es, die Verbindung zu trennen, ohne das Befestigungselement vollständig zu entfernen, was Service und Austausch in engen Installationen vereinfacht.

• Anwendung: Elektrische Anschlüsse, bei denen Platz und Zugang begrenzt sind — z. B. Rahmen- und Komponenten-Erdverbindungen, Schalttafeln und Montagepunkte an Rahmen und Karosserie.
• Kompatibilität: Für Drahtquerschnitte 0,5–1,5 mm² und Bolzen-/Schraubgewinde M5. Standardmaße folgen DIN 46237 für Gabel-Kabelschuhe.
• Farbe und Kennzeichnung: Rote Isolierung, die typischerweise verwendet wird, um positive/stromführende Leiter in üblichen Farbcodierungen zu kennzeichnen — Prüfen Sie die Farbcodierung des Systems bei der Montage.

Materialien und Eigenschaften

• Leitender Teil: Geprägtes Metall (typischerweise blechiertem Zinn bedecktes Kupfer oder eine ähnliche leitende Legierung), ausgelegt auf guten elektrischen Kontakt und Korrosionsbeständigkeit in normalem Motorenumfeld. (Das Material wird aufgrund der Leitfähigkeit und mechanischen Haltbarkeit gewählt.)
• Isolierung: Nylonisolierung um die Nut für elektrische Isolation und mechanische Zugentlastung. Nylon hält Vibrationen und normales Öl besser stand als weiches PVC.
• Temperaturbeständigkeit: Angabe -105 °C (Hinweis auf geringe Temperaturtoleranz), relevant für die Kältebeständigkeit; Berücksichtigen Sie das gesamte Temperaturumfeld der Installation bei der Auswahl der Komponente.
• Schweißen: Das Produkt ist nicht zum Löten von Leitungen am Terminal vorgesehen — die Leitung wird mechanisch über Crimpen befestigt.

Technische Vorteile in der Praxis

• Gabelprofil ermöglicht eine schnelle Montage und Demontage, ohne Bolzen vollständig zu lösen, was Servicezeiten spart.
• Ny Isolation schützt vor Kurzschluss gegen benachbarte Metallteile und dient als visuelle Identifikation.
• Übereinstimmung mit DIN 46237 stellt einheitliche Abmessung und Passform für M5-Anwendungen sicher.

Praktische Installationshinweise

• Verwenden Sie das richtige Crimpwerkzeug für isolierte Kabelschuhe, um eine zuverlässige elektrische Verbindung und mechanische Festigung zu gewährleisten.
• Stellen Sie sicher, dass Schraube/Flansch und Kontaktfläche sauber und frei von Lack/Oxid vor der Montage sind, um Kontaktwiderstände zu minimieren.
• Vergewissern Sie sich, dass der Leitungsquerschnitt innerhalb von 0,5–1,5 mm² liegt, um schlechte Kontakte oder lose Verbindungen zu vermeiden.

Das Produkt wird als Mehrer-Packung verkauft (siehe Bezeichnung der Ware). Die Marke JMP und die MPN 158.03.06 können bei Neu-/Ersatzbestellungen oder bei der Suche nach kompatiblen Ersatzteilen verwendet werden. GTIN 4043981275124 identifiziert dieses Produkt genau in Katalogen und Systemen.
