Gabel-Kabelschuh 0.5-1.5 M4 Jmppackung 5 Stück

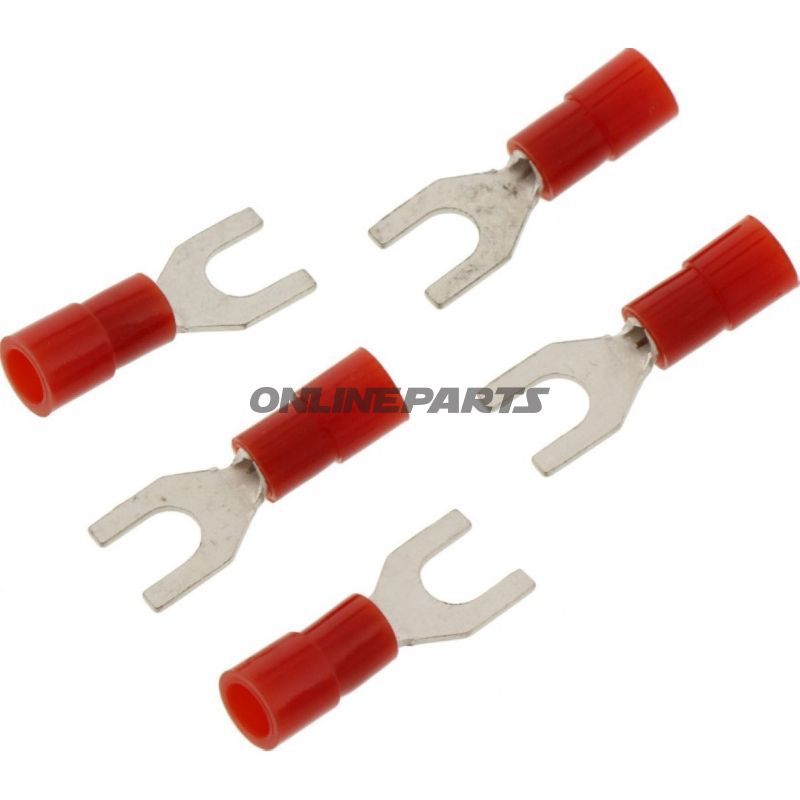

Gabel-Kabelschuh (Fork Connector) 0,5–1,5 mm², M4 – JMP (rot)

Produkt: Gabel-Kabelschuh in nylonisolierter Ausführung von JMP (MPN: 158.03.05, GTIN: 4043981275117). Diese Art Gabelkontakt wird für elektrische Verbindungen verwendet, bei denen eine Schraubverbindung (M4) gelöst werden kann, ohne den Kabelschuh vollständig zu entfernen.

Funktion und Anwendung

• Die Gabelform (Fork Connector) bietet eine schnelle, sichere und reproduzierbare mechanische Verbindung zu Schraub- oder Klemnpunkten mit M4-Gewinde.
• Typischerweise verwendet in Motorrädern, Steuersystemen und elektrischen Installationspunkten, wo Platz und Zugang es praktikabel machen, den Kabelschuh unter eine Schraube zu schieben, ohne eine vollständige Demontage.
• Die Nylonisolierung schützt vor Kurzschluss und bietet mechanische Entlastung bei Biegungs- und Zugbelastungen.

Materialien und Eigenschaften

• Kupferlegierter Führungsteil (elektrisch leitend) mit Zinnbeschichtung zum Korrosionsschutz und verbesserter bleifreier Kontakt. (Hinweis: Das Produkt ist nicht zum Löten der Verbindung vorgesehen.)
• Nylonisolierung für elektrische Isolation und mechanischen Schutz; Farbe rot kennzeichnet den Kabelquerschnitt gemäß gängiger Farbkodierung.
• Innendurchmesser der Gabel: ca. Ø 4,3 mm, ausgelegt für Schraube M4.
• Temperaturbeständigkeit angegeben ca. -105 °C (als Temperaturbeständigkeit in den Lieferantendaten angegeben). Dies zeigt die Beständigkeit gegen niedrige Temperaturen; der Arbeitsbereich des Ny­lons bei hohen Temperaturen sollte in Bezug auf die Anwendung bewertet werden.

Technische Spezifikationen ( Übersicht )

• Typ: Gabel-Kabelschuh (Fork Connector)
• Passt zu Schraube: M4
• Kabelquerschnitt: 0,5–1,5 mm²
• Gabelöffnung/Ø: ca. 4,3 mm
• Standard: DIN 46237
• Isolierung: Ja (Nylon)
• Lötverbindung: Nein
• Poler: 1

Kompatibilität und Anwendungshinweise

• Geeignet für Leiter mit Querschnitt zwischen 0,5 und 1,5 mm²; sorgen Sie für korrekte Entisolierung und Schrumpfen/Quetschen der Kabelschuhs, um eine gute elektrische und mechanische Verbindung zu erreichen.
• Verwenden Sie geeignete Kabelzange oder Presswerkzeug, um den Kontakt zu komprimieren. Schlecht gepresste Kabelschuhe können den Widerstand erhöhen und Wärmeentwicklung verursachen.
• Prüfen Sie, dass Schraubenkopf und Untergrund frei von Farben/Oxidationen sind, bevor Sie montieren, um eine niedrige Übergangswiderstand sicherzustellen.

Standard und Identifikation

Das Produkt entspricht den Abmessungen gemäß DIN 46237. Der Hersteller JMP ist mit MPN 158.03.05 und GTIN 4043981275117 angegeben, was zur eindeutigen Identifikation beim Einkauf und in der Ersatzteilverwaltung genutzt werden kann.

Bemerkungen

• Der Packnamen in den Produktdaten bezeichnet eine Verpackungsreferenz, Informationen zur Stückzahl in der Verpackung können je nach Anbieter variieren und sollten bei der Bestellung immer bestätigt werden.
• Umwelt- und Korrosionsbedingungen bei der Material- und Oberflächenbehandlung in aggressiven Umgebungen berücksichtigen; zusätzliche Schutzmaßnahmen können bei Langzeiteinsatz im Freien oder in salzhaltiger Umgebung erforderlich sein.
