Gabel-Kabelschuh 0.5-1.5 M4 Jmppackung 5 Stück

Gabel-Kabelschuh (isol.) 0,5–1,5 mm², M4 – JMP (Packung mit 5)

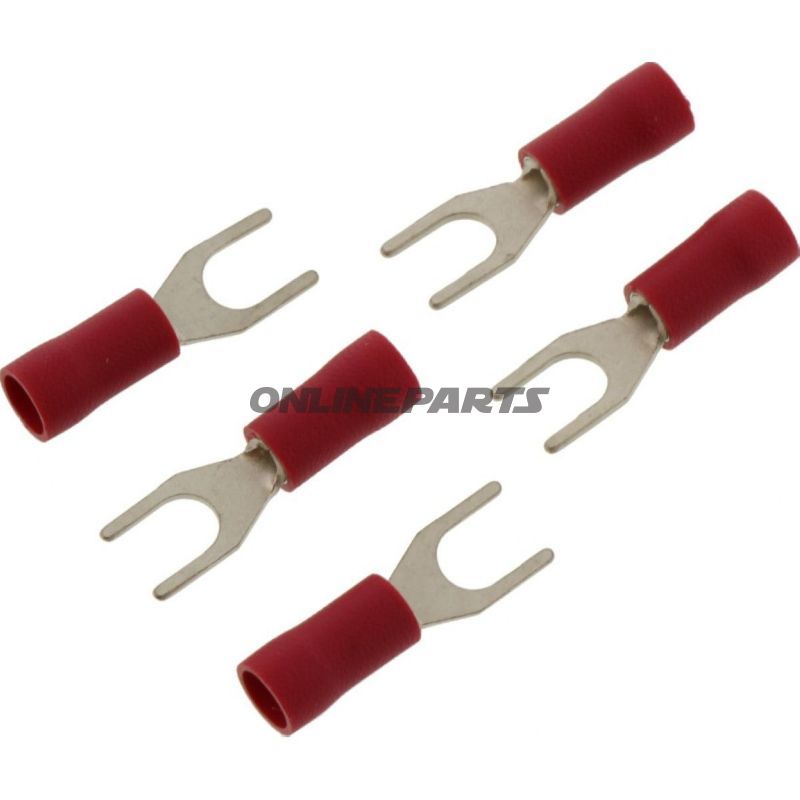

Produktübersicht: Diese isolierten Gabel-Kabelschuhe von JMP (MPN: 158.03.20, GTIN: 4043981275247) sind für elektrische Verbindungen vorgesehen, bei denen Leiterquerschnitte von 0,5 bis 1,5 mm² mit Schrauben- oder Bolzenverbindungen mit M4-Durchführung verbunden werden sollen. Lieferung in einer praktischen Packung mit fünf Stück.

Funktion und Anwendung:

• Die Gabelkontakte ermöglichen es, die Kabelschuh um eine Schraube oder eine Bolzenöse zu legen, ohne die Schraube vollständig zu entfernen — geeignet für Steckverbinder in Verteilerkästen, Erdungsverbindungen und kleinere stromführende Kreise in Motorrädern.
• Die Isolierung erhöht die Sicherheit gegen Kurzschluss und das Berühren des freiliegenden Kupferkontakts in Installations- und Wartungssituationen.
• Zu berechnende Einsatzbereiche umfassen Verdrillarbeiten an Zündsystemen, Scheinwerferverbindungen, Batterie- und Erdungsverbindungen sowie andere Orte, an denen M4-Befestigung verwendet wird.

Materialien und Konstruktion:

• Kern: Metallischer Kontakt, entworfen für mechanische Kompression um das isolierte Ende des Leiters. Die Konstruktion sorgt für guten elektrischen Kontakt ohne Löten.
• Isolierung: Farbiges (rot) Isolierhüllrohr bietet visuelle Identifikation der Leitergröße und schützt vor unbeabsichtigtem Kurzschluss. Die Isolierung ist für gängige Temperaturbereiche von Kraftfahrzeugen ausgelegt.
• Temperaturbeständigkeit: Angegeben ca. -75 °C (die Angabe bezieht sich auf geringe Temperaturbeständigkeit; unter typischen Motorbetriebsbedingungen sind die Materialien geeignet, bei hohen Temperaturen im Motorraum sollte der Anwendungsort bewertet werden).

Technische Spezifikationen (Kurz):

• Typ: Gabel-Kabelschuh (Fork Connector)
• Geeignete Schraube/Bolzen: M4
• Querschnittbereich: 0,5–1,5 mm²
• Innen-Durchmesser am Ringteil: ca. Ø 4,3 mm
• Isoliert: Ja
• Lötverbindung: Nein (Klemmkontakt)
• Anzahl der Pole: 1
• Temperaturbeständigkeit: niedrige Temperatur -75 °C
• Farbe: Rot

Kompatibilität und Installationshinweise:

• Auf Leiter im angegebenen Querschnittbereich ausgelegt; zu dünne oder zu dicke Leiter können mechanische Verriegelung und elektrischen Kontakt beeinträchtigen.
• Typischerweise mit einer geeigneten Kabelschuh-Presse montieren, um eine korrekte Kompression des Leiters sicherzustellen. Nach dem Pressen visuell prüfen, dass die Isolierung nicht eingerissen ist und der Metallkontakt fest am Leiter sitzt.
• Beim Platzieren in der Nähe von Wärmequellen oder im Motorraum sollten die Temperaturklasse der Materialien im Verhältnis zu den örtlichen Bedingungen bewertet werden.

Branding und Identifikation: Das Produkt wird von JMP geliefert (MPN 158.03.20). GTIN 4043981275247 kann bei Ersatzteil- und Logistikrecherchen zur genauen Identifikation verwendet werden.

Bemerkungen: Die Informationen stammen von den technischen Daten des Herstellers. Die Angabe „Packung mit 5“ beschreibt die gelieferte Einheitenverpackung; es wird auf die oben genannten technischen Daten für Einsatzgrenzen und korrekte Montageverfahren verwiesen.
