Gabel-Kabelschuh 0.5-1.5 M3 Jmppackung 5 Stück

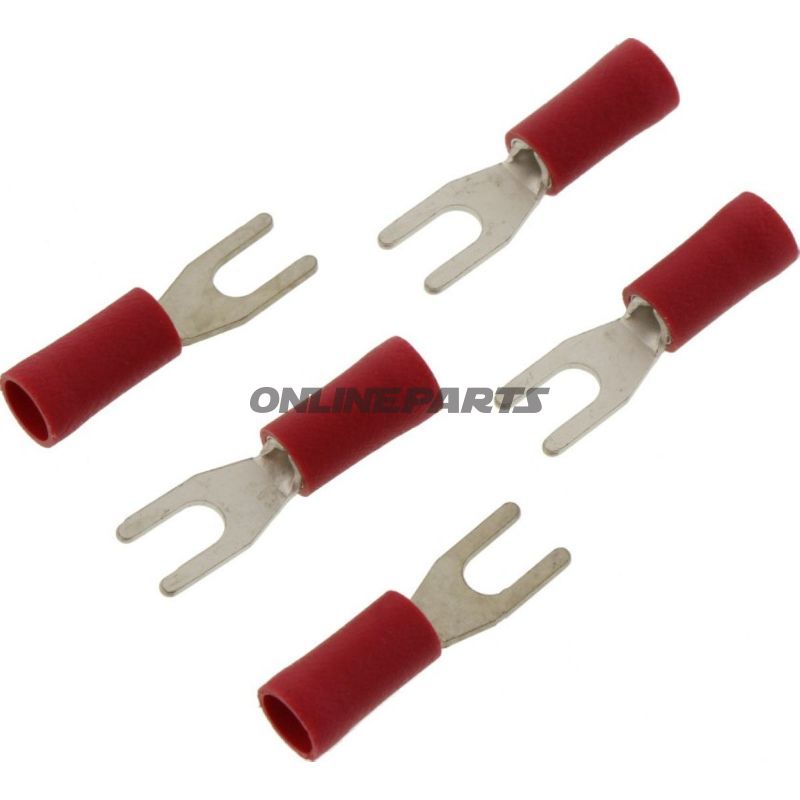

Gabel-Kabelschuh für M3-Schraube, isoliert — JMP (rot)

Produkt: Gabel-Kabelschuh für Klemmeverbindung bei M3-Schraube. Marke: JMP. MPN: 158.03.14. GTIN: 4043981275193.

Dieser isolierte Gabel-Kabelschuh ist für Einfachleiter-Verbindungen vorgesehen, bei denen das Kabel unter einer M3-Schraube oder -Klemme geführt wird. Die Bauweise ermöglicht es, den Kabelschuh schnell um den Schraubenkopf herum zu legen, ohne die Schraube vollständig entfernen zu müssen, was die Montage und Demontage in engen oder panelmontierten Installationen vereinfacht.

• Anwendbarkeit: Passt zu Klemmen und Anschlusspunkten mit M3-Gewinde.
• Kabelquerschnitt: Geeignet für Leiter von 0,5 mm² bis 1,5 mm².
• Spitzöffnung/Ø: Innen Ø etwa 3,2 mm, angepasst an M3-Anwendungen.
• Polen: 1-polig (Einzelader pro Kabelschuh).
• Farbe/Isolierung: Rote Isolierhülle, die sowohl die Leitergröße identifiziert als auch mechanischen Schutz und elektrische Isolation bietet.

Werkstoffauswahl und Eigenschaften

Der Kontaktteil besteht aus Metall, typischerweise Kupferlegierung mit Zinnbeschichtung, um gute elektrische Leitfähigkeit und Korrosionsschutz in üblichen Maschinenumgebungen sicherzustellen. Die Isolierschicht besteht aus einem elektrisch nicht leitenden Kunststoff (PVC oder ähnlich), der notwendige elektrische Isolation und eine gewisse mechanische Entlastung an Biegestellen bietet. Die angegebene Temperaturbeständigkeit des Produkts liegt bei bis zu -105 °C (als Temperaturreferenz angegeben); in der Praxis bedeutet dies, dass die Materialien niedrige Temperaturen aushalten, während eine höhere Temperaturbeständigkeit von den genauen Kunststoffkomponenten und der Umgebung abhängt.

Elektrische und mechanische Bemerkungen

• Der Kabelschuh ist nicht für das Löten der Verbindung vorgesehen; er ist eine Druck-/Klemmverbindung.
• Isolierte Ausführung reduziert das Risiko eines Kurzschlusses zu nahegelegenen Bauteilen oder dem Rahmen.
• Verwenden Sie die korrekte Isolationslänge und geeignetes Crimpwerkzeug, um eine gute mechanische und elektrische Verbindung sicherzustellen — korrektes Crimpen reduziert Übergangswiderstand und Wärmegeneration.
• Bei Montage in vibrierenden Umgebungen sollten Sie prüfen, ob die Klemme/Schraubverbindung über die Zeit die Klemmkraft behält.

Kompatibilität und typische Anwendungen

Gute Anwendungsbereiche sind elektrische Installationen an Motorrädern und Fahrzeugen, Schalttafeln und Schalttafelhafte Arbeiten sowie Reparatur und Wartung von Steck- und Klemmverbindungen, bei denen Platz knapp ist und M3-Klemmen verwendet werden. Das Produkt eignet sich sowohl für Fachleute als auch erfahrene Heimwerker, die mit Standard-Niederspannungskabeln im angegebenen Querschnitt arbeiten.

Praktische Hinweise

• Überprüfen Sie stets, dass der Kabelquerschnitt innerhalb von 0,5–1,5 mm² liegt, um eine korrekte Passform und Kontakt zu gewährleisten.
• Stellen Sie sicher, dass die Isolierhülle nicht von der Schraube eingeklemmt wird, damit mechanische Belastung direkt auf den Leiter übertragen wird.
• Vermeiden Sie den Einsatz in unbehandelten Umgebungen mit Chemikalien oder hoher Hitze ohne zusätzlichen Schutz.

Identifikation: JMP 158.03.14 (MPN) von der JMP-Marke. GTIN 4043981275193 kann für Lager- und Bestellkontrolle verwendet werden.
