Gabel-Kabelschuh 0.5-1.5 M3 Jmppackung 5 Stück

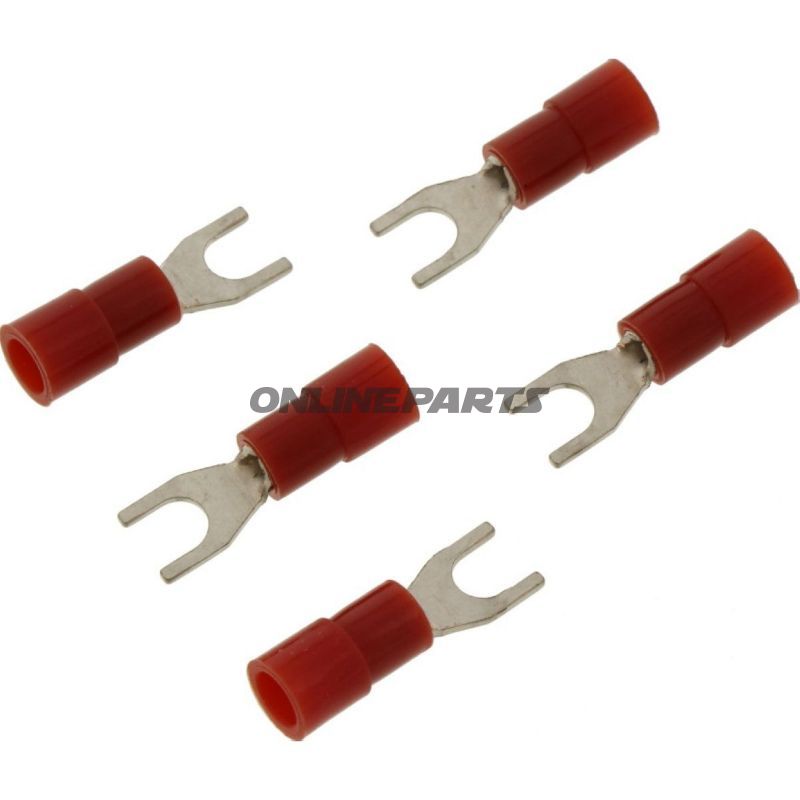

Gabel-Kabelschuh, nylonsisoliert für 0,5–1,5 mm² Leiter (M3, rot)

Produkt: JMP Gabel-Kabelschuh in Rot, MPN 158.03.04. GTIN: 4043981275100. Dieser Kabelschuh ist für mechanische Verbindungen vorgesehen, bei denen eine leitende Verbindung um eine Schraube oder einen Bolzenkopf mit M3-Durchführung befestigt wird.

Funktion

• Die Gabelform ermöglicht es, den Kabelschuh um eine Schraube zu legen, ohne diese vollständig lösen zu müssen — nützlich bei Montage in kleinen Elektrik-Schaltschränken, Erdungsverbindungen oder bei wiederkehrenden Anschlussarbeiten.
• Der isolierte Hals reduziert das Risiko versehentlicher Kurzschlüsse und schützt das unisolierte Leiterstück vor mechanischem Abrieb.
• Geeignet für Einfachpol-Verbindungen, bei begrenztem Platz und Zugang.

Material & Eigenschaften

• Kupferlegierte Kontaktteile für gute elektrische Leitfähigkeit und mechanische Stabilität.
• Nylonisolierter Schaft: sorgt für elektrische Isolation und Verschleißbeständigkeit. Farbe: Rot, was typischerweise verwendet wird, um Leiterquerschnitt/Gruppe anzuzeigen.
• Entworfen gemäß DIN 46237-Standard für Gabel-Kabelschuhe, was gleichförmige Abmessungen und Kompatibilität mit M3-Anschlüssen sicherstellt.
• Temperaturbeständigkeit angegeben bei ca. -105 °C (als Temperaturfestigkeit im Datenblatt angegeben), was die Leistungsfähigkeit des Materials bei niedrigen Temperaturen anzeigt; bei hohen Betriebstemperaturen sollte die Anwendung näher bewertet werden.
• Nicht zum Löten bei der Montage geeignet (soldered connections: nein) und verfügt nicht über Schrumpfschlauch.

Technische Daten (zusammengefasst)

• Passend zu Leiterquerschnitt: 0,5–1,5 mm²
• Innerer Bohrungsdurchmesser/Schraubführung: ca. Ø 3,7 mm — geeignet für M3-Schrauben
• Anzahl der Pole: 1
• Isoliert: ja (Nylon)
• Standard: DIN 46237

Anwendungsbereiche & Kompatibilität

• Elektrische Verbindungen in Motorrädern, kleinen Fahrzeugen und Maschinen, wo M3-Befestigung vorkommt.
• Reparatur und Instandhaltung von Kabelkanälen, Austausch von Anschlusspunkten bei Korrosion oder mechanischer Beschädigung.
• Mit Leiter im angegebenen Querschnitt kompatibel; Vermeiden Sie den Einsatz mit dickeren Leitern, um eine ordnungsgemäße Klemmung und elektrischen Kontakt sicherzustellen.

Installationshinweise

• Schneiden Sie das Kabel exakt ab, sodass das Copper in die Naht passt, ohne lose Feintrimmschnitte.
• Verwenden Sie ein geeignetes Kabelschuh-Krympewerkzeug oder eine Presse, um eine korrekte mechanische Klemmung und niedrigen Widerstand zu gewährleisten; vermeiden Sie improvisierte Methoden wie Hammerschläge ohne passende Unterlage.
• Nach dem Verkleppen sollte die Verbindung visuell oder messtechnisch auf mechanische Befestigung und Kontinuität geprüft werden.

Hinweis: Das Produkt wird von JMP unter MPN 158.03.04 geliefert und ist auch über GTIN 4043981275100 identifizierbar. Die Angabe der Packungsmenge im ursprünglichen Titel wurde hier entfernt, um Missverständnisse beim Einzelnverkauf zu vermeiden.
