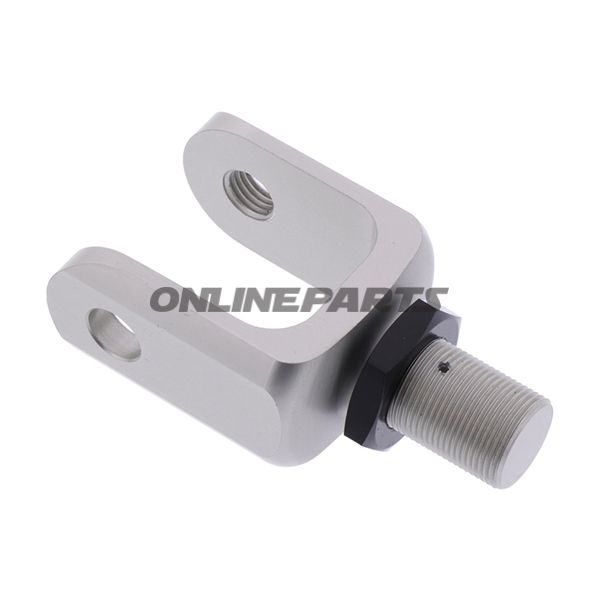

Gabel 30 Mm Yss30x28x63 M10 / M16x1.0

Gabelkopf für Gabelstützen 30 mm – YSS 30X28X63XM10 / M16X1

Produktübersicht: Diese Gabel von YSS (MPN: 789.17.20, GTIN: 2B91-021-92) ist für den Einsatz an YSS-Ständern mit Längenverstellung konzipiert und fungiert als Verbindungsstück zwischen der Gabel und der Gewindebohrung an der oberen oder unteren Befestigung der Gabel je nach Anwendung. Sie ist mit präzisen Abmessungen hergestellt, um eine korrekte Passform und Funktion in verstellbaren Stoßdämpfer-/Gabelmontagen sicherzustellen.

Funktion:

• Überträgt die Last von der Gabel auf den Ständer über einen gewindeten Verbindungs Punkt.
• Ermöglicht Bewegung und Drehen um die Buchse, während die axiale Position durch den Gewindebolzen fixiert wird.
• Wird nur bei YSS-Dämpfern/Ständern mit Längenverstellung verwendet – nicht geeignet für feste (nicht verstellbare) Stangen.

Dimensionen und mechanische Details:

• Innere Breite (Öffnung): 30 mm — passend für Gabeln/Achsen mit dieser Innenbreite.
• Innere Höhe (Freiraum): 28 mm — angibt den Platz für montierte Komponenten und Bewegung.
• Gewinde in die Gabel: M10 x 1,25 — dies ist das innere Gewinde im Gabelloch, an dem eine Schraube oder Bolzen befestigt wird.
• Gesamthöhe vom Mittelloch bis zum Gewindeende: 63 mm — relevant bei der Messung der freien Montagedistanz und Verbindung zum Gewindebolzen des Ständers.
• Gewindebolzen: M16 x 1,0 — das äußere Gewinde, das in den Ständer/den Rahmen hineinragt.

Werkstoffwahl und Eigenschaften:

• YSS-Produkte verwenden typischerweise Stahl oder gehärtete Legierungen für tragende Komponenten, um Zug- und Schnappfestigkeit zu gewährleisten. Dieser Gabelkopf ist mit Toleranzen und Oberflächenbehandlungen gefertigt, die mechanische Verbindungen in Federungs-komponenten ermöglichen.
• Oberflächenfinish kann Beschichtung oder Verzinkung zum Korrosionsschutz umfassen; es wird empfohlen, bei Kauf die tatsächliche Oberflächenbeschreibung im Produktdatenblatt zu prüfen, falls Umwelt- oder Korrosionsbeständigkeit kritisch ist.
• Material- und Wärmebehandlung sorgt für eine stabile Passform und verhindert Spiel bei korrekter Montage und Wartung.

Kompatibilität und Montage:

• Speziell ausgelegt für YSS-Ständer mit Längenverstellung. Prüfen Sie, dass Ihr Ständer über einen Gewindebolzen M16 x 1,0 verfügt und dass die innere Breite und Höhe der Gabel (30 x 28 mm) mit dem vorhandenen Befestigungsteil übereinstimmen.
• Gewinde in der Gabel ist M10 x 1,25; verwenden Sie geeignete Schraube/Bolzen mit der richtigen Festigkeit und dem korrekten Anzugsmoment bei der Montage.
• Beim Austausch oder der Anpassung sollten Sie Freiräume und Bewegungsbereich prüfen, um ein Schneiden oder Blockieren während der vollständigen Federungsbewegung zu vermeiden.

Sicherheit und Wartung:

• Überprüfen Sie Gewinde und Dichtheit regelmäßig nach der Montage. Verwenden Sie das empfohlene Anzugsdrehmoment für M10- und M16-Verbindungen.
• Vermeiden Sie Überdrehen, das Gewinde beschädigen oder die Gabel verformen könnte.
• Halten Sie die Komponente sauber und gegebenenfalls geschmiert, um Reibung und Korrosion zu verhindern; prüfen Sie auf Spiel oder Risse bei der Wartung.

Identifikation: Das Produkt ist unter der Marke YSS mit der Artikelnummer (MPN) 789.17.20 und GTIN 2B91-021-92 gekennzeichnet, was beim Vergleichen von Ersatzteilnummern und bei Bestellungen verwendet werden kann.
