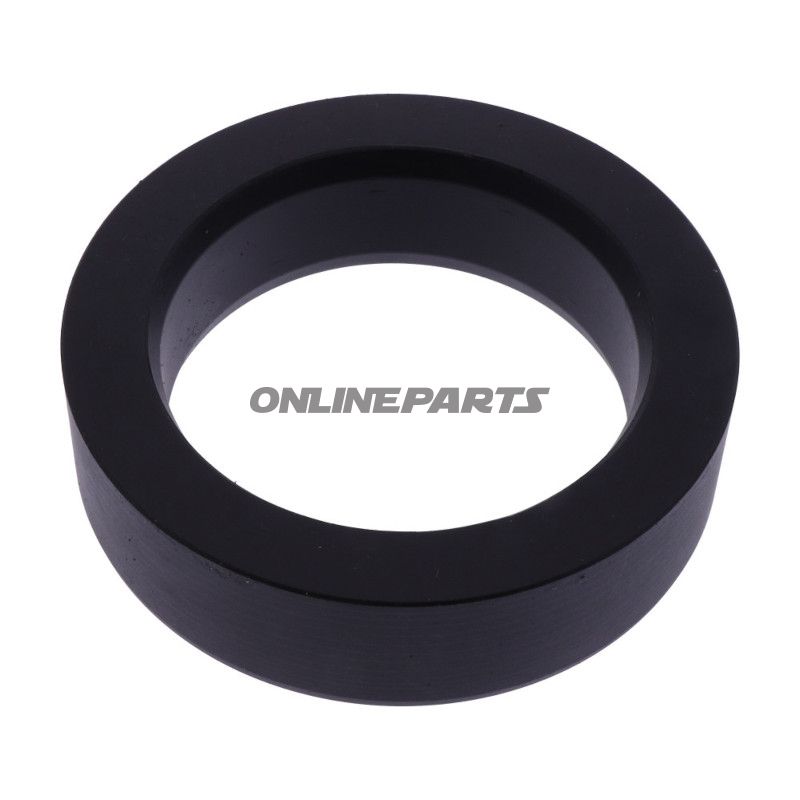

Führungsring 1.25 SH 125SH06013

Führungsscheibe für Hydraulikzylinder — 1.25 SH (125SH06013)

Produktübersicht: Diese Führungscheibe (Führungsring) aus Kunststoff ist für den Einsatz in Hydraulikzylindern auf Ein-Punkt-Plattformen konzipiert und entspricht dem Original-Nussbaum-Teil 125SH06013. Sie wird unter der Herstellerreferenz MPN 652.11.15 geliefert.

Funktion: Die Führungscheibe dient als Führungs- und Dichtungselement zwischen Zylinderkolben/Kolbenstange und Zylindergehäuse. Sie gewährleistet eine kontrollierte Bewegung des beweglichen Teils, reduziert Metall-gegen-M Metall-Kontakt und trägt zu gleichmäßiger Bewegung sowie reduziertem Verschleiß am Stange und Zylinderlaufbuchse bei.

• Anwendung: Für Hydraulikzylinder in Ein-Punkt-Plattformen und entsprechenden Anwendungen, bei denen eine korrekte Führung und der Schutz der Kolbenstange erforderlich sind.
• Kompatibilität: Als Ersatz für das Nussbaum-Originalteil 125SH06013 geeignet. MPN: 652.11.15. (GTIN ist nicht angegeben.)

Material und Eigenschaften: Die Führungscheibe besteht aus Kunststoff, ausgewählt wegen der Kombination aus niedrigem Reibwert, Druckbeständigkeit und chemischer Kompatibilität mit gängigen Hydraulikflüssigkeiten. Das Kunststoffmaterial reduziert das Korrosionsrisiko und erfordert weniger Schmierung als Metallkomponenten. Gleichzeitig sorgt die Konstruktion für ausreichende Steifigkeit, um eine korrekte radiale Positionierung während des Betriebs zu halten, ohne sich bei normalen Betriebsdrücken zu verformen.

• Außen-Ø: 115 mm
• Innen-Ø: 75 mm
• Höhe/Dicke: 28,5 mm

Technische Vorteile:

• Verringert Verschleiß an Kolbenstange und Zylinderlaufbuchse, indem radiale Lasten verteilt werden.
• Geringer Reibwert reduziert Wärmeentwicklung und verbessert die Gleichmäßigkeit der Bewegung.
• Beständigkeit des Kunststoffmaterials gegenüber Chemikalien verringert das Risiko des Abbaus durch Kontakt mit gängigen Hydraulikflüssigkeiten.
• Die Maße (Ø115 × Ø75 × H28,5 mm) machen sie geeignet als direkte Alternative zum Originalteil 125SH06013.

Montage und Wartung: Beim Austausch sollten Zylindergehäuse und Kolbenstange auf Kratzer, Verformungen und Kontamination geprüft werden, da beschädigte Oberflächen die Lebensdauer der neuen Führungscheibe verkürzen können. Reinigen Sie alle Kontaktflächen gründlich und beachten Sie die Montagemomente und ggf. Schmiermittelangaben des Herstellers. Die Verwendung von verunreinigtem Hydrauliköl oder Resten abrasiver Partikel sollte vermieden werden.

Identifikation: Das Produkt ist als Nussbaum Originalteil 125SH06013 gekennzeichnet und wird mit der Herstellerspartnummer (MPN) 652.11.15 geliefert. GTIN ist in den Produktdaten nicht angegeben.

Qualitätsbemerkung: Die Material- und Dimensionsangaben sind entscheidend für die korrekte Funktion in Hydrauliksystemen; vergleichen Sie daher Maße und Teilereferenzen mit dem bestehenden Bauteil vor der Montage.
