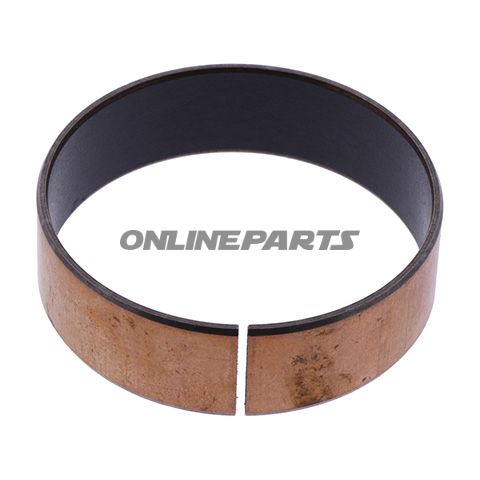

Führungslager für Tauchrohr (JMP) — 48 × 15 × 1,50 mm
Produkt: Führungslager für das Eintauchröhrchen aus JMP. Wird als Führungs- und Gleitlager im Tauchrohr der Gabel verwendet, um eine korrekte axiale und radiale Bewegung zwischen dem Rohr und den Innenkomponenten sicherzustellen.
Funktion und Anwendung
Dieses Führungslager ist für die Montage im Tauchrohr der Gabel vorgesehen, wo es Seitenkräfte abfängt und Spiel zwischen Rohr und eingebauten Komponenten reduziert. Das Lager bietet eine kontrollierte gleitende Kontaktfläche, reduziert Verschleiß Metall-auf-Metall und trägt zu einer stabilen Federung sowie gleichmäßiger Bewegung bei Kompression und Rücklauf bei. Mit niedrigem Reibungskoeffizienten und gleichzeitig tragender Festigkeit eignet es sich sowohl für Straßen- als auch für leichtere Offroad-Belastungen.
Materialien und Konstruktion
- Außenmaterial:Vergüteter Stahl als Tragendelemente für Stärke und Formstabilität unter Belastung.
- Gleitfläche: PTFE-Beschichtung auf der Kontaktfläche, um niedrige Reibung und bessere Verschleißfestigkeit über Zeit zu erreichen.
- Oberflächenbehandlung: Kupferbeschichtung auf relevanten Flächen für Korrosionsschutz und verbesserte Bohr-/Presse-Toleranzen bei der Montage.
Die kombinierte Verwendung von gehärtetem Stahl, PTFE und Kupferbeschichtung sorgt für ein Gleichgewicht aus tragender Festigkeit, geringer Reibungsverlust und Korrosionsbeständigkeit, ohne die Grenzen der Materialkomponenten zu verschleiern. Die Materialien sind in Führungselementen üblich, wo eine lange Lebensdauer bei wiederholten Bewegungen und Temperaturschwankungen gewünscht ist.
Technische Abmessungen
Innen-Durchmesser: 48,00 mm
Höhe: 15,00 mm
Rohrwandsdicke (angepasst): 1,50 mm
Kompatibilität und Montage
Das Lager wird mit Standardmaßen 48 × 15 × 1,50 mm hergestellt und ist für den Einsatz in Tauchrohren mit entsprechenden Innendurchmessern vorgesehen. Bei der Montage wird folgendes empfohlen:
- Überprüfen Sie den Innendurchmesser und die Toleranzen des Tauchrohrs vor dem Pressen.
- Reinigen Sie den Montagebereich von Staub, Rost und alten Dichtungen.
- Drücken oder klopfen Sie das Lager mit einer Werkzeugoberfläche hinein, die die Kraft gleichmäßig verteilt, um Verformungen zu vermeiden.
- Vermeiden Sie aggressive Lösungsmittel auf der PTFE-Beschichtung während der Montage.
Etwaige Toleranzen und der Bedarf an leichter Anfasung der Kante hängen von Modell und Baujahr der Gabel ab; messen Sie vor der Montage immer nach.
Zusätzliche Informationen und Identifikation
Hersteller: JMP. Modellnummer (MPN): 751.03.38. GTIN (EAN): 4043981304923. Diese Daten können verwendet werden, um die Teileidentität bei Bestellung oder Suche in Ersatzteilkatalogen zu überprüfen.
Qualität und praktische Vorteile
Die gehärtete Stahlausführung sorgt für dimensionsstabile Festigkeit unter Belastung, während die PTFE-Beschichtung Reibung reduziert und weniger Verschleiß am gegenspielenden Metallteil verursacht. Die Kupferbeschichtung reduziert Korrosion an Kontaktflächen und kann Press-Toleranzen bei der Montage erleichtern. Insgesamt bietet die Materialauswahl ein praktisches, langlebiges Führungslager für den Einsatz im Tauchrohr der Gabel.
