Fuehrungsring Tts235tts06016

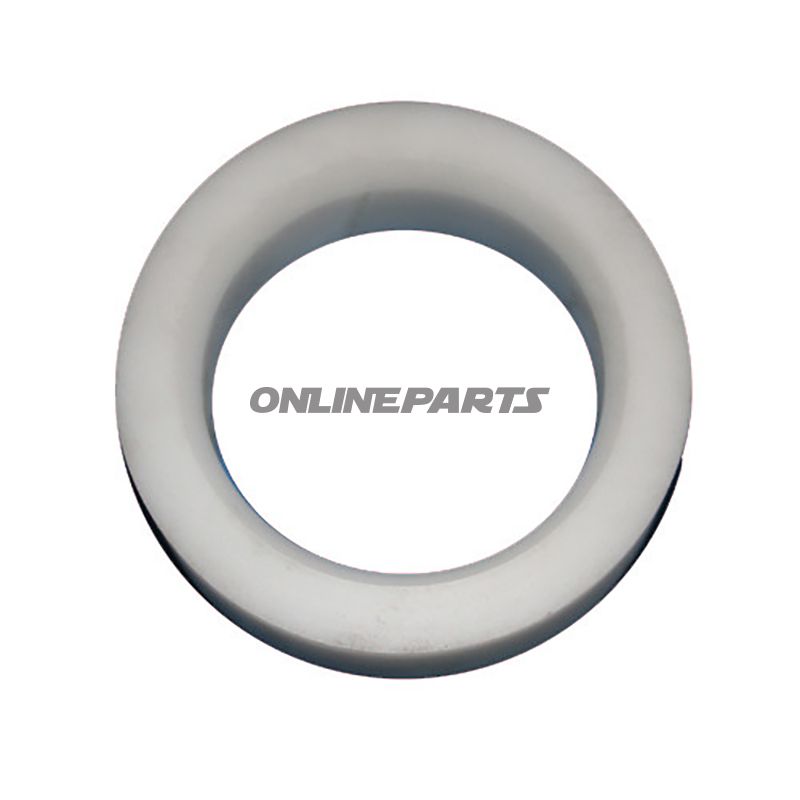

Führungsscheibe für Kupplungsgurt – Nussbaum TTS 235TTS06016 (652.02.74)

Produktübersicht: Diese Führungsscheibe von Nussbaum (MPN 652.02.74, GTIN 4062154014391) ist ein originales Ersatzteil, das als Führungs-/Führungsscheibe für Kupplungskomponenten konzipiert ist. Sie dient dazu, bewegliche Teile zentriert und korrekt geführt zu halten, sodass axiales Spiel und ungleichmäßiger Kontakt minimiert werden.

Funktion und Anwendung:

• Die primäre Funktion der Führungsscheibe besteht darin, rotierende oder gleitende Teile im Kupplungsbereich zu fixieren und zentrieren, wodurch Verschleiß an Metallflächen reduziert und eine gleichmäßige Funktion sichergestellt wird.
• Sie wird typischerweise zwischen zwei zusammengesetzten Komponenten eingesetzt, bei denen eine präzise axiale Positionierung erforderlich ist, um Bindung oder ungleichmäßige Belastung zu vermeiden.
• Als Originalteil von Nussbaum sind Abmessungen und Toleranzen auf die Spezifikationen des Herstellers abgestimmt, um Kompatibilität und Nachrüstmöglichkeiten zu erhalten.

Material und Eigenschaften:

• Material: Kunststoff (Thermoplastischer Kunststoff). Die Materialwahl sorgt für geringe Reibung gegenüber Metallteilen und gute chemische Beständigkeit gegenüber üblichen Lösungsmitteln und Ölen, die in Kupplungsumgebungen verwendet werden.
• Farbe: Weiß — die Farbe hat keine funktionale Bedeutung, kann aber auf Material- oder Chargenidentität des Herstellers hinweisen.
• Oberfläche: Glatt, mit formangepasster Innen-/Außengeometrie, um eine korrekte Passform ohne zusätzliche Bearbeitung sicherzustellen.

Dimensionen:

• Innendurchmesser (Ø inn): 65,25 mm
• Außendurchmesser (Ø aus): 91,5 mm
• Höhe: 29,5 mm

Kompatibilität und Herkunft:

• Marke: Nussbaum — das Produkt wird als originales Nussbaum-Teil angegeben, was typischerweise eine korrekte Passform zu entsprechenden Nussbaum-Komponenten sicherstellt.
• MPN: 652.02.74 — verwenden Sie diese Hersteller-Teilenummer bei Bestellung oder Prüfung von Ersatzteillisten.
• GTIN: 4062154014391 — globale Artikelnummer zur Identifikation in Materialwirtschaftssystemen.

Praktische Hinweise für den Monteur:

• Prüfen Sie Verschleiß an Führungsebenen während des Service; Kunststoffführungsscheiben können sich bei langanhaltter Wärmeexposition oder Überlastung verformen.
• Beim Austausch Innen- und Außendurchmesser messen, um eine korrekte Passung in der Baugruppe sicherzustellen und Spiel oder Bindung zu vermeiden.
• Verwenden Sie kompatible Schmiermittel gemäß Herstelleranweisung; bestimmte Lösungsmittel können Kunststoffarten angreifen.

Technische Identifikation: Dieses Teil ist mit GTIN 4062154014391 und MPN 652.02.74 von Nussbaum registriert, was es leicht macht, es in Ersatzteilkatalogen und Bestellsystemen zu finden.

Fazit: Die Führungsscheibe TTS 235TTS06016 ist eine dimensionierte Kunststoffscheibe zur präzisen Führung und Zentrierung von Kupplungskomponenten. Das Material reduziert Reibung gegenüber Metallflächen, und herstellerseitige Vorgaben gewährleisten Kompatibilität mit Nussbaum-Geräten.
