Fuehrungsring Classic Pl.2720000 410008

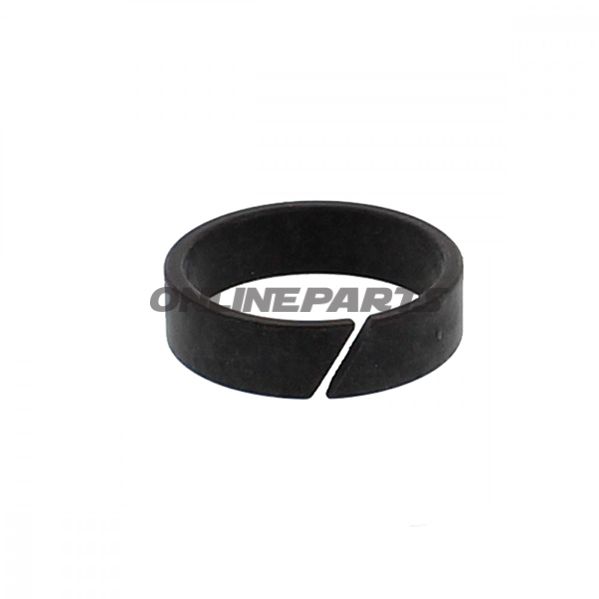

Führungsring für seitlichen pneumatischen Zylinder, Kunststoff (Ø30×Ø34×H9 mm)

Produktname: Führungsring Classic PL. 2720000 (Butler / Blitz Rotary)
Artikelnummer / GTIN: 410008
Hersteller-Artikelnummer (MPN): 677.02.31

Dieser Führungsring ist als Steuer- und Führungsbauteil für seitliche pneumatische Zylinder mit zugehöriger Plus-Einheit ausgelegt. Er wird zwischen Zylinderkolben/Arm und Gehäuse eingesetzt, um eine zentrierte Bewegung zu gewährleisten und Verschleiß an Metallteilen bei wiederholten linearen Bewegungen zu verringern.

• Funktion: Wirkt als Gleitlager/Führungsring, der die Achse im Zylinder zentriert hält und direkten Metall-zu-Metall-Kontakt reduziert. Er minimiert Spiel und ungleichmäßige Bewegungen sowie schützt vor Partikel-Eindringen in die Zylinderabdichtungen.
• Abmessungen: Innerer Durchmesser Ø 30 mm, äußerer Durchmesser Ø 34 mm, Höhe 9 mm.
• Material und Eigenschaften: Hergestellt aus schwarzem Kunststoff (thermoplastisches Material). Die Kunststoffwahl sorgt für geringe Reibung, Korrosionsbeständigkeit und geringeres Gewicht im Vergleich zu Metallbuchsen. Das Material eignet sich für wiederholte Stempelfahrten bei normalen pneumatischen Betriebsdrücken; es hat begrenzte Beständigkeit gegen hohe Temperaturen und aggressive Chemikalien, daher sollte die Anwendung unter Extrembedingungen bewertet werden.
• Montage und Anwendung: Der Führungsring wird typischerweise in den Zylinderraum gedrückt oder als Einlage in das Gehäuse eingesetzt, sodass die Achse eine feste Führfläche erhält. Prüfen Sie Toleranzen und Spiel zwischen Achse und Ring, um eine korrekte Funktion sicherzustellen und übermäßigen Verschleiß zu vermeiden.
• Kompatibilität: Originalteil aus der Butler-Serie, wird als Ersatz- oder Ersatzteil in Maschinen und pneumatischen Systemen verwendet, die PL. 2720000 / 410008 spezifizieren. GTIN 410008 und MPN 677.02.31 können zur Verifizierung der Kompatibilität bei Ersatzteilanfragen verwendet werden.

Technische Überlegungen: Der Kunststoff-Führungsring eignet sich für Anwendungen mit moderaten Temperaturen und normalen pneumatischen Belastungen. Bei höheren Belastungen, häufigen Stoßbelastungen oder aggressiven Umgebungen sollten die chemischen und thermischen Eigenschaften des Materials mit den Anforderungen des Systems abgeglichen werden. Maßtoleranzen sind entscheidend für die Funktion; die oben angegebenen Maße sind Nominellmaße (Ø30/Ø34/H9 mm).

Brandinfo: Das Produkt wird unter Blitz Rotary vermarktet und ist eine Original-Komponente von Butler. GTIN 410008 und MPN 677.02.31 erscheinen in der Herstellerreferenz und können zur sicheren Identifikation von Ersatzteilen verwendet werden.

Hinweis: Die Beschreibung gibt die Abmessungen der Einzelkomponente und ihren Anwendungsbereich an. Wenn Sie sich nicht sicher sind, ob sie mit Ihrem spezifischen Zylinder kompatibel ist oder Materialangaben (z. B. Kunststofftyp oder maximale Betriebstemperatur) benötigen, empfehlen wir, das technische Datenblatt des Herstellers zu prüfen oder den Lieferanten mit GTIN/MPN für präzise Unterlagen zu kontaktieren.
