Folgezylinder Unilift Nt035uni02202

Folgenzylinder für Unilift 3500 NT Plattform

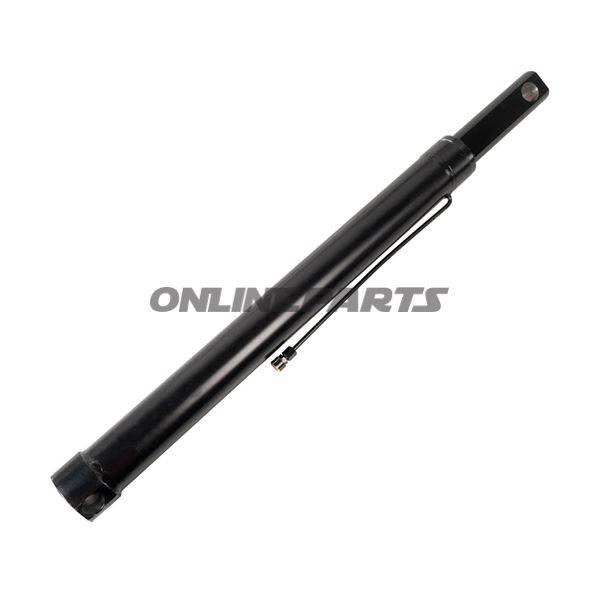

Dies ist ein Folgezylinder (Folgencylinder) von Nussbaum, der für die Unilift 3500 NT Plattform vorgesehen ist. Das Produkt wird als originales Nussbaum-Ersatzteil geliefert und ist mit der Herstellern-Artikelnummer (MPN) 652.47.22 identifiziert.

Funktion

Der Folgezylinder fungiert als eines der tragenden hydraulischen oder pneumatischen Bauteile im Führungssystem der Hebeplattform. Er folgt der Hebebewegung und überträgt Last sowie Führungskraft zwischen Plattform und Hebemechanismus, was einen stabilen und kontrollierten Hub sowie eine korrekte Positionierung der Plattform während des Betriebs sicherstellt.

Material und Bauweise

• Material: Stahl – gewählt aufgrund seiner Festigkeit und Verschleißfestigkeit in Anwendungen mit mechanischer Belastung und wiederholten Bewegungen.
• Außenzylinder-Ø: 70 mm – Description der äußeren Zylinderrohr-Durchmesser, relevant für den Pass in Führungsrohren und Befestigungen.
• Kolbenstangen-Ø: 56 mm – Durchmesser der Kolbenstange, der die Tragfähigkeit und Lagerung/Kontakt im Führungssystem beeinflusst.
• Länge des Zylinderrohrs: 725 mm – Gesamtlänge des Zylinderrohrs, wichtig für korrekte Montage und Versicherungen der Hubwege.

Kompatibilität und Anwendung

Speziell für die Unilift 3500 NT Plattform entwickelt und als originales Nussbaum-Equipment erhältlich, was die Ersatzteilwahl bei Wartung oder Reparatur erleichtert. Beachten Sie, bei einem Austausch die physischen Maße (Ø und Länge) gegen den vorhandenen Zylinder abzugleichen, da eine korrekte Passung entscheidend für Funktion und Sicherheit ist.

Technische Anmerkungen

• Stahl als Materialwahl bietet gute Haltbarkeit, erfordert jedoch korrekte Oberflächenbehandlung und Wartung, um Korrosion je nach Umgebung zu widerstehen.
• Die Maße geben Grob-Durchmesser an; für eine sehr präzise Auswechslung empfiehlt es sich, die Innenführungs- und Montagedimensionen an der Plattform zu messen.
• Das Produkt wird als originales Nussbaum-Equipment hergestellt und anhand der MPN 652.47.22 identifiziert.

Identifikation

Marke: Nussbaum
MPN: 652.47.22

Praktische Tipps zur Montage und Kontrolle

• Überprüfen Sie, ob der äußere Zylinderrohr-Durchmesser (70 mm) und der Kolbenstangendurchmesser (56 mm) in die Führungen der Maschine vor der Montage passen.
• Stellen Sie saubere Führungsebenen und korrekte Schmierung sicher, falls anwendbar; befolgen Sie die Wartungsempfehlungen von Nussbaum.
• Vermeiden Sie die Verwendung eines Zylinders mit abweichender Länge, da dies die Hubführung und die Greif-/Sperrfunktion beeinträchtigen kann.

Wenn Sie weitere technische Daten oder Dokumentationen benötigen (z. B. Montageanleitung oder Toleranzspezifikationen), können diese in der Regel über Nussbaum oder Ihren Ersatzteil-Lieferanten bezogen werden, unter Angabe der MPN 652.47.22.
