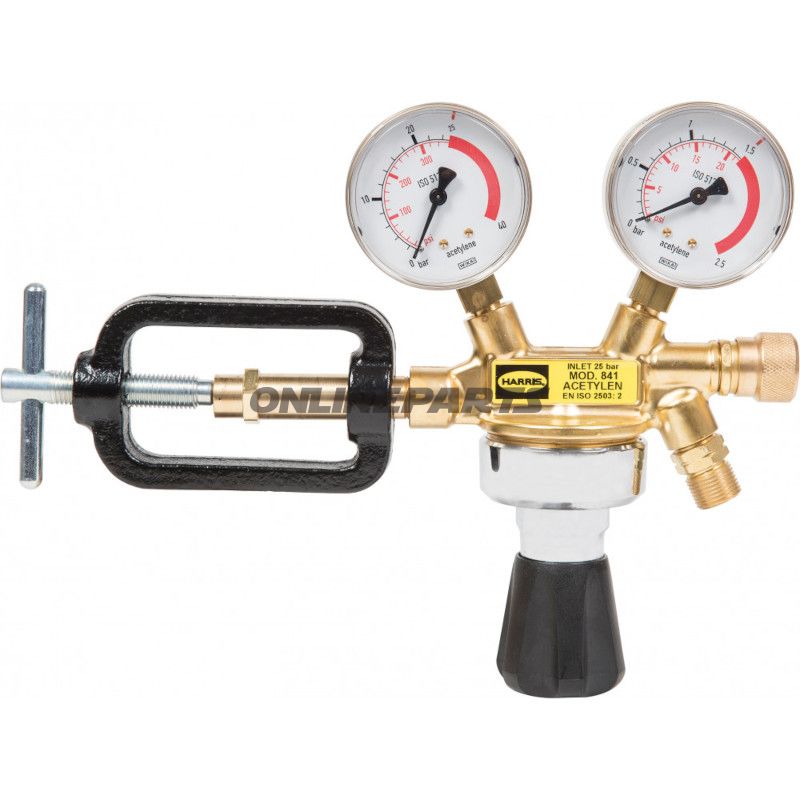

Cylinderdruckreduktion für Acetylen, Einstellbereich 0–1,5 bar
Produkttyp: Flaschendruckregler für Acetylengebrauch beim Schneiden, Schweißen und Löten.
Diese Cylinderdruckreduktion ist für Acetylenflaschen vorgesehen und senkt den Flachdruck auf einen regelbaren Betriebsdruck zwischen 0 und 1,5 bar. Der Regler eignet sich für Oxy-Acetylen-Flammenprozesse, einschließlich Erwärmen, Flammenschneiden und Schweißen/Löten, bei denen ein stabiler niedriger Arbeitsdruck und ausreichender Durchfluss zum Schneiden von Stahl bis etwa 300 mm bei korrekter Einrichtung und Brennern erforderlich ist.
- GTIN: 4330816267790 — Diese Nummer identifiziert das Produkt eindeutig in Handels- und Logistiksystemen.
- MPN (Artikelnummer): 659.01.79 — Herstellers-/Referenzcode, verwendet bei Ersatzteilbestellungen oder Dokumentation.
Funktion und Anwendung
Die primäre Funktion des Reglers besteht darin, den hohen Flaschendruck (bis maximal 25 bar Eingangsdruchfluss) in einen stabilen, nutzbaren Arbeitsdruck im Bereich 0–1,5 bar umzuwandeln. Er enthält ein Absperrventil, das das Schalten der Gaszufuhr beim Flaschwechsel oder bei Wartungsarbeiten ermöglicht, sowie Manometer zur Druckmessung gemäß geltenden Standards. Die Konstruktion ist an Aufgaben im Bereich der Oxy-Acetylene-Schneidprozesse von Stahl und anderen Wärmeprozessen angepasst, bei denen eine präzise Druckregelung für eine konstante Flammencharakteristik erforderlich ist.
Materialien und Aufbau
- Korpus aus gegossen Messing: Die Messingauswahl bietet gute mechanische Festigkeit, Korrosionsbeständigkeit gegenüber üblichen Werkstattbedingungen und eine stabile Passform für Flaschenanschlüsse und fittings.
- Sicherheitsventil: In den Acetylen-Druckminderer integriertes Sicherheitsventil (in den Original spefizikationen angegeben), um Überdrucksituationen in der Sauerstoffleitung vorzubeugen; beachten Sie, dass korrekte Installation und Wartung für den sicheren Betrieb erforderlich sind.
- Manometer: Die Manometer entsprechen ISO 5171, was kompatible Messwerte und Ablesbarkeit unter Arbeitsbedingungen sicherstellt.
Normen und Konformität
Die Einheit wird in der EU gemäß ISO 2503 für Gasflaschen-Druckregler hergestellt und umfasst Manometer gemäß ISO 5171. Die Einhaltung dieser Normen bedeutet, dass der Regler für die Anforderungen geeignet ist, die professionelle Werkstätten und Schweißer an Sicherheit und Funktionalität stellen.
Technische Hinweise
- Maximal zulässiger Aufströmdruck: 25 bar.
- Arbeitsdruckbereich: 0–1,5 bar (verstellbar).
- Version: Acetylen (841AC in den Originalprodukt-Spezifikationen).
- Der Durchfluss ist so dimensioniert, dass gängige Oxy-Acetylene-Schneidaufgaben bis ca. 300 mm Stahl bei korrekter Brenner- und Sauerstoff/Acetylen-Verhältnis abdeckt.
Lieferumfang und Hinweise
Wird als eine einzelne Cylinderdruckminderer Acetylen 0–1,5 bar geliefert. Bei der Montage sind korrekte Dichtung und Anzugsmomente zu verwenden, und das Bauteil sollte nachgezogen und auf Lecks geprüft werden, bevor es in Betrieb genommen wird. Befolgen Sie lokale Vorschriften und Sicherheitsverfahren beim Umgang mit entflammbaren Gasen; regelmäßige Inspektionen und Nachprüfungen werden gemäß aktueller Wartungspraktiken empfohlen.
Die Identifikationsdaten des Produkts (GTIN 4330816267790 und MPN 659.01.79) sollten bei Bestellung von Ersatzteilen oder technischer Unterstützung zur einfachen Wiedererkennung beachtet werden.
