Flachsteckhülsengehäuse-Set 8-Polstrom + Lautsprecheer

Flachsteckdosengehäuse-Set 8-polig — Stromversorgung und Lautsprecher (ACV)

Kurz über das Produkt: Das Set von ACV (MPN 194.05.22, GTIN 4026724614329) enthält zwei 8-polige Flachsteckdosengehäuse, die für Auto-/Motorradinstallationen vorgesehen sind: eines für Stromversorgung und ein für Lautsprecher. Die Komponenten sind als isolierte Steckergehäuse (Connector Housing Male) ausgeführt und für 2,8 mm Kontakte im AMP/Tyco-Standard ausgelegt.

Funktion und Anwendung

Zweck des Sets ist es, eine robuste und standardisierte elektrische Verbindung zwischen dem Fahrzeugkabelbaum und nachgerüsteter Ausrüstung (z. B. Radio, Verstärker oder Lautsprecher) bereitzustellen. Das separate Strom- und Lautsprechergehäuse ermöglicht die korrekte Polverteilung zu erhalten und Kreuzverbindungen bei Montage oder Wartung zu vermeiden. Die isolierten Gehäuse schützen vor Kurzschlüssen bei Handhabung und Vibration im Fahrzeug.

Materialien und Konstruktion

• Gehäuse: Hartes, isolierendes Kunststoff, das mechanischen Belastungen und üblichem Wärmeaufkommen im Motorraum oder Armaturenbrett standhält. Das Material ist gewählt, um elektrische Isolation und dimensionsstabile Eigenschaften unter Vibration zu gewährleisten.
• Kontakte: kompatibel mit 2,8 mm AMP/Tyco Junior Timer-Kontakten. Das Set wird mit 16 Junior Timer-Kontakten geliefert, die nach Bedarf in die Gehäuse eingesetzt werden.
• Isolierung: Die Stecker sind isoliert (keine freiliegenden Metallgehäuse), was das Risiko eines Kurzschlusses durch unbeabsichtigten Kontakt von Leitungen reduziert.

Technische Details

Die wichtigsten technischen Punkte sind nachstehend angegeben — weitere Informationen finden Sie in den Herstellerangaben zur spezifischen Anwendung:

• Typ: 1-poliges Stecker-Gehäuse (Connector Housing Male)
• Polzahl: 8 Pol
• Kontaktgröße: 2,8 mm (AMP/Tyco-Kompatibilität)
• Loddeforgang: Nein — Kontakte werden ohne Löten montiert
• Wärme-Schrumpf: Nicht enthalten
• Isoliert: Ja

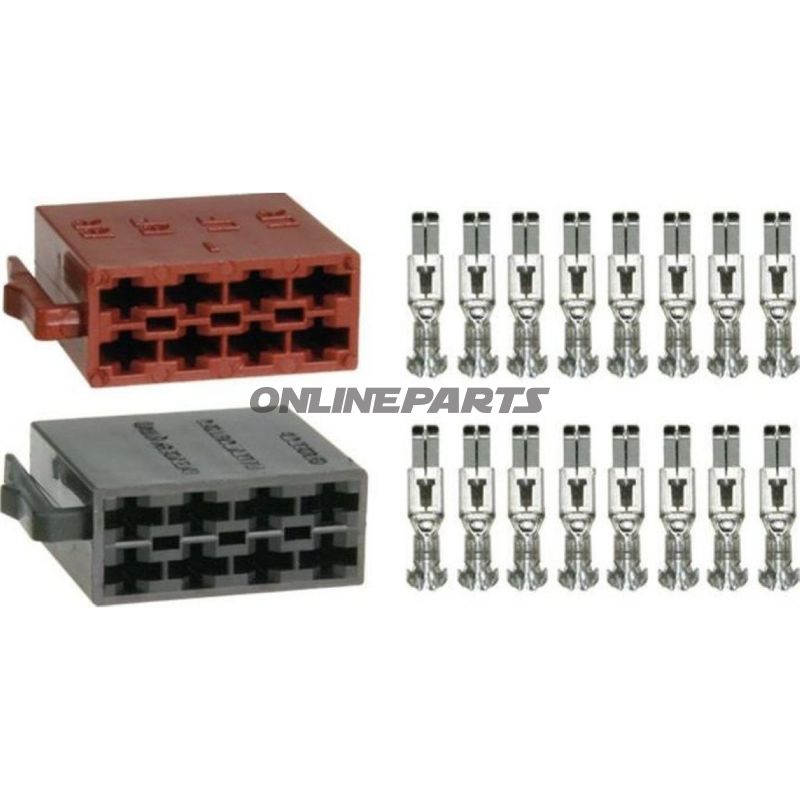

Lieferumfang

• 1 x ISO-Stromstecker, 8-polig (schwarzes Gehäuse)
• 1 x ISO-Lautsprecherstecker, 8-polig (braunes Gehäuse)
• 16 x Junior Timer-Kontakte zur Montage in den Gehäusen

Kompatibilität und Montage-Tipps

Das Set ist für Standard ISO/AMP-Verbindungen ausgelegt, die 2,8 mm Kontakte verwenden. Es eignet sich für die Nachrüstung von Auto-Radios, Lautsprecherinstallationen und anderen 12-V-Geräten gemäß ISO-Verkabelung. Beim Einbau darauf achten, die richtige Polarität und das Festziehen der Kontakte im Gehäuse sicherzustellen — Kontakte werden eingedrückt, bis sie mechanisch einrasten. Verwenden Sie geeignete Crimp-Werkzeuge für Junior Timer-Kontakte für eine zuverlässige elektrische Verbindung; vermeiden Sie provisorische oder schlecht montierte Crimp-Verbindungen.

Vorsicht und praktische Nutzung

• Prüfen Sie die Leitungsverläufe und Sicherungen vor dem Einschalten.
• Stellen Sie sicher, dass Kontakt- und Leitungsquerschnitt der Belastung der Schaltung entspricht.
• Wenn die Installation in feuchten Bereichen oder exponiertem Umfeld erfolgt, sollten zusätzliche Abdichtungen oder geeignete Kabeldurchführungen verwendet werden, da das Set keine Wärmeschrumpf- oder zusätzlichen Dichtungen enthält.

Zusammenfassend bietet das Flachsteckdosengehäuse-Set von ACV (MPN 194.05.22, GTIN 4026724614329) eine standardisierte, isolierte Lösung für achtpolige Strom- und Lautsprecherverbindungen, vorgesehen für professionelle Installateure und erfahrene Motorradfahrer, die mit dem AMP/Tyco 2,8-mm-System arbeiten.
