Flachsteckhülsengehäuse 8-Pol Jmppackung 1 Stück

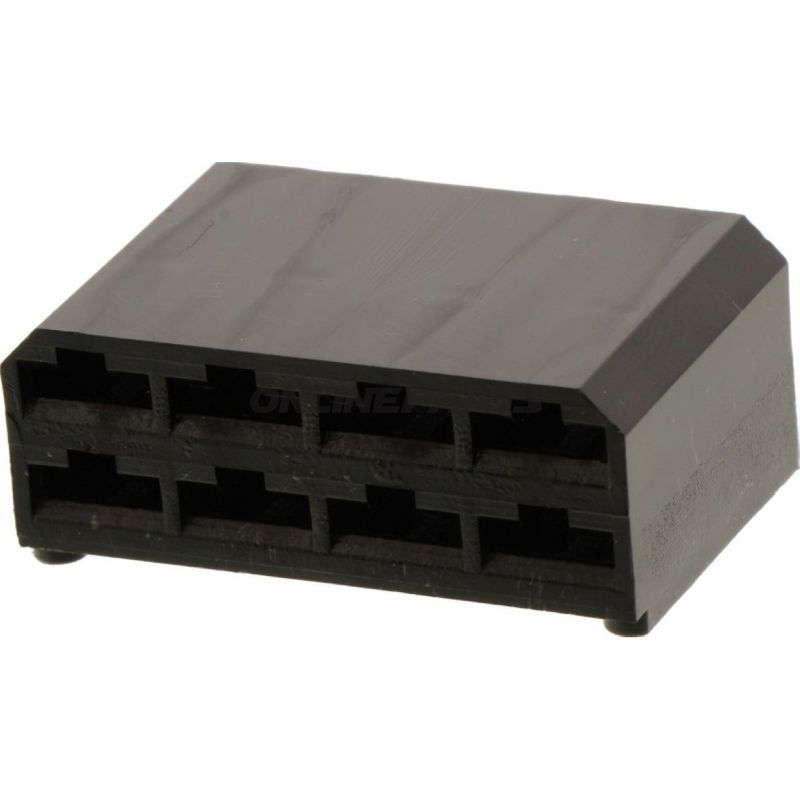

Flaches 8-poliges Steckdosengehäuse für Flachstecker (JMP)

Produkt: Flaches Steckdosengehäuse, 8-polig, hergestellt von JMP. Marke und Produktcode: JMP MPN 158.03.69. GTIN/Artikelnummer: 4043981275728.

Dieses 8-polige Steckdosengehäuse ist für Montage zusammen mit 6,3 mm Flachsteckern (Flachsteckerblätter) konzipiert und wird typischerweise in Verkabelungen von Motorrädern, Maschinen und anderen Fahrzeuganwendungen verwendet, bei denen kompakte, verriegelbare Steckverbindungen erforderlich sind. Das Gehäuse fungiert als weiblicher Umhüllung (Dosen-/Gehäuse) für Flachsteckkontakte und sorgt für elektrische Isolierung sowie mechanische Festigkeit pro Pol.

• Funktion: Nimmt bis zu 8 einzelne Flachstecker auf, um eine sichere, polarisierte und isolierte elektrische Verbindung zwischen dem Kabelsatz und einem Gegenstück herzustellen.
• Kompatibilität: Getestet für 6,3 mm Flachstecker; Kontaktlänge / Blattstärke 6,3 x 0,8 mm. Passt zu Standard-Flachsteckkontakten und Kabelschuhen mit passenden Abmessungen.
• Polen: 8 Pole, in einer flachen Anordnung für platzsparende Installationen.

Materialien und Eigenschaften

• Gehäusematerial: Robuste Kunststoffkomponente (entsprechend technischer Kunststoffqualität, die in Steckgehäusen verwendet wird) mit ausreichender Isolationsfestigkeit für 12–24 V-Systeme typischerweise in Fahrzeuganwendungen.
• Isolierung: Das Gehäuse ist isoliert, was das Risiko eines Kurzschlusses reduziert und vor mechanischer Berührung an Montageorten schützt.
• Farbe: Schwarz, was es bei der Montage unauffällig macht und mit vorhandenen Kabel-Farben kompatibel ist.
• Montageart: Ausgelegt für das Einsetzen von Flachsteckblättern; im Gehäuse selbst werden keine Heißschrumpfröhrchen verwendet.

Technische Details

• Typ: weibliches Gehäuse für Flachstecker (Connector Housing, female).
• Geeignet für Flachstecker: 6,3 mm (Blätter 6,3 x 0,8 mm).
• Lötverbindung: Nein — der Steckkontakt ist für eingesteckte Flachsteckblätter vorgesehen, kein Löten.
• Heißknotenverkürzung: Nicht am Gehäuse verwendet.

Anwendungshinweise

• Prüfen Sie vor der Montage die Flachsteck-Abmessungen (6,3 x 0,8 mm), um eine korrekte Passform und Kontaktspannung sicherzustellen.
• Stellen Sie sicher, dass Flachstecker ordnungsgemäß eingesetzt und ggf. verriegelt sind, um lose Verbindungen bei Vibrationsbelastungen zu vermeiden, die bei Motorrädern häufig auftreten.
• Bei Außen- oder exponierten Installationen sollten zusätzliche Schutzmaßnahmen (z. B. Dichtband oder Gehäuse) in Betracht gezogen werden, da das Gehäuse selbst keine integrierte Heißknotenverkürzung oder besondere IP-Dichtung besitzt.

Kontext: JMP ist der Hersteller dieses Steckdosengehäuses, und MPN 158.03.69 identifiziert genau diese Variante. GTIN 4043981275728 kann zur Registrierung und Einsicht in Ersatzteilkataloge oder bei der Bestellung verwendet werden.

Das Produkt wird als einzelne Einheit geliefert und hier nach technischer Funktion und Materialauswahl beschrieben. Wenn Sie kompatible Flachsteckkontakte oder Verriegelungselemente für diese Gehäusetyp benötigen, kann ich passende Teile vorschlagen, basierend auf demselben 6,3 mm-Standard.
