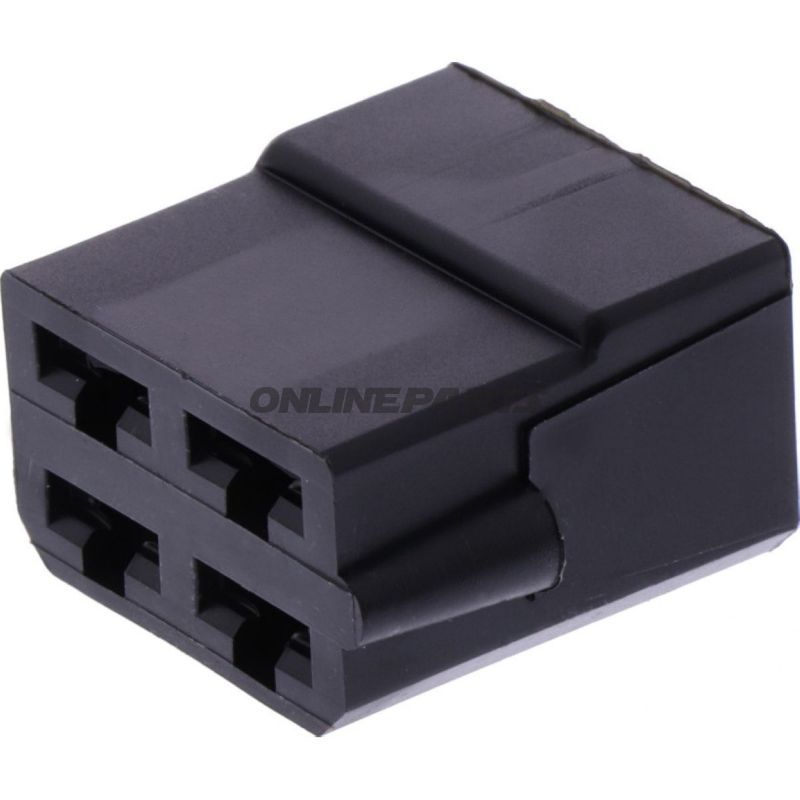

Flache 4-polige Steckdosengehäuse für Flachsteckverbinder 6,3 x 0,8 mm
Produkt: Flaches Steckdosengehäuse 4-pol, JMP (MPN: 158.03.61, GTIN: 4043981275643).
Dieses Steckdosengehäuse von JMP ist eine 4-polige Halterung für Flachsteckverbinder (6,3 x 0,8 mm) vorgesehen für elektrische Verbindungen an Motorrädern und zugehöriger Ausrüstung. Das Gehäuse dient als isolierter Körper für kantige Flachsteckverbinder, wobei der Zweck darin besteht, mehrere Kontakte in einer kompakten, flachen Lösung zusammenzuführen, die das Steckverbindungs- und Demontageprozess während der Wartung erleichtert.
- Funktion: Unterbringt einzelne Flachsteckkontakte, um eine verbundene, mechanisch geschützte Verbindung zu schaffen. Bietet eine sichere, isolierte Kontaktfläche und erleichtert das An- und Abklemmen von Stromkreisen, ohne mit einzelnen isolierten Zungen arbeiten zu müssen.
- Anzahl der Pole: 4 Pole — geeignet für typischerweise 4-drahtige Anwendungen wie z.B. Kleinstbeleuchtung, Signale oder Sensorsysteme.
- Abmessungen: Für Flachstecker 6,3 x 0,8 mm (Breite x Dicke), was eine Standardgröße für viele Fahrzeug- und Zubehörverbindungen ist.
- Farbe und Formgebung: Schwarzes Kunststoffgehäuse mit Platz für vier Flachsteckkontakte; isoliert, um das Risiko von Kurzschlüssen und Korrosion an exponierten Montagestellen zu vermindern.
Materialien und Eigenschaften
Das Gehäuse selbst besteht aus Hartkunststoff (technischer Kunststoff), gewählt für mechanische Stabilität und elektrische Isolation. Die Materialauswahl trägt zur Verschleißfestigkeit bei wiederholtem Einsetzen/Entnehmen bei und gegen normale Beanspruchungen in Fahrzeugeinstellungen, wie Vibrationen und moderaten Temperaturänderungen. Das Produkt ist nicht mit Heizelementen, z. B. Heizrohr-/Heat-Shrink-Tubing, ausgestattet und wird ohne Lötverbindungen geliefert; es ist für direkt eingesetzte, feste Flachsteckkontakte vorgesehen.
Technische Details
- Typ: Steckergehäuse (Male Connector Housing).
- Geeignet für: 6,3 mm Flachstecker.
- Lötverbindungen: Nein — vorgesehen für eingesteckte/Flachsteckkontakte.
- Isoliert: Ja.
- Heat shrink tubing: Nein.
- Pole: 4.
Anwendung und Kompatibilität
Das Gehäuse wird typischerweise in elektrischen Kreisläufen an Motorrädern, an Ladestationen, für Zubehörpanels und anderen kleinen Installationen verwendet, bei denen Standard-6,3 x 0,8 mm Flachstecker eingesetzt werden. Da das Gehäuse Standardmaße hat, ist es kompatibel mit gewöhnlichen 6,3 mm Flachstecker-Terminals von mehreren Herstellern — prüfen Sie stets, dass die Dicke und das Profil der Terminals 6,3 x 0,8 mm entsprechen, damit es passgenau sitzt.
Montage und praktische Hinweise
- Setzen Sie die Flachstecker in die Positionen des Gehäuses ein, bis die Verriegelung bzw. Fixierung hörbar ist. Überprüfen Sie Kontakt und mechanische Verhaftung nach der Montage.
- Das Produkt wird ohne Terminaleile geliefert und ohne Schrumpfschläuche; die Anschlussmethode hängt von den verwendeten Terminalen ab (Schrumpf- oder Druckkontakte werden für robuste Installationen empfohlen).
- Da das Gehäuse isoliert ist, eignet es sich für Verwendung ohne zusätzlichen Schutz in den meisten nicht-extremen Umgebungen; bei Feuchtigkeit oder Salzwasser sollte zusätzlicher Schutz in Betracht gezogen werden.
Identifikation: JMP ist der Hersteller dieses Steckdosengehäuses (MPN 158.03.61). GTIN 4043981275643 kann bei Suche oder Lagerverwaltung verwendet werden.
