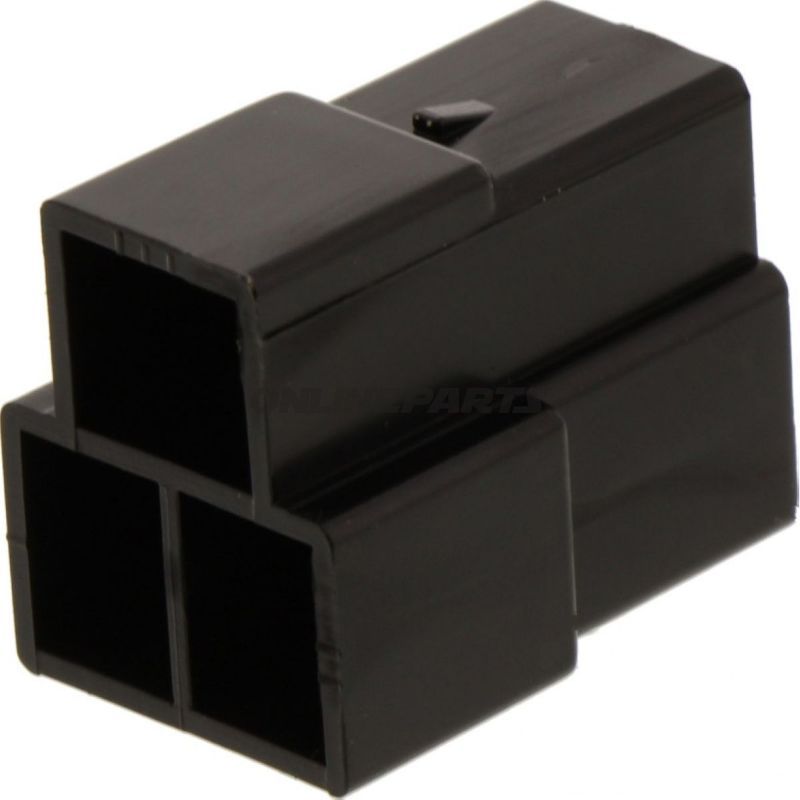

Flachsteckhülsengehäuse JMP 158.03.57 Gehäuse til Flachsteckhülsen. 3 Pole. Breite x Stärke 6,3 x 0,8 mm. Farbe schwarz.
Artikelnummer: 158.03.57
Herstellernummer: 1580357
Flach 3-poliger Steckergehäuse für Flachstecker - JMP (für 6,3 mm)
Produkt: Flaches Steckergehäuse 3-polig von JMP (MPN: 158.03.57, GTIN: 4043981275605). Dieses Gehäuse ist für die Montage von Flachsteckern/Schleifenköpfen mit einer Breite von 6,3 mm vorgesehen und bietet eine isolierte, mechanische Halterung für drei Pole.
- Typ: Innen-/Außen-Gehäuse für Flachstecker (Connector Housing, männliche Kontaktpins).
- Anzahl Pole: 3.
- Passt zu: Flachstecker 6,3 x 0,8 mm.
- Farbe: schwarz.
- MPN: 158.03.57.
- GTIN: 4043981275605.
- Marke: JMP.
Funktion und Anwendung
Die primäre Funktion des Gehäuses besteht darin, drei einzelne Flachstecker zu halten, eine elektrische Isolation zwischen den Polen sicherzustellen und einen robusten, wiederholbaren Greifpunkt beim An- und Abstecken zu bieten. Typischerweise wird es in Motorradinstallationen, elektrischen Verteilungen und Verkabelungssätzen eingesetzt, wo Standard-6,3 mm-Flachstecker für Strom- oder Signalförderung verwendet werden. Da das Gehäuse isoliert ist, wird das Risiko eines Kurzschlusses durch nahe beieinanderliegende Kontakte reduziert.
Materialien und Bauweise
Das Gehäuse besteht aus einem isolierenden Kunststoffmaterial, konzipiert für mechanische Festigkeit und dimensionsstabile Eigenschaften bei normalen Betriebs- und Montagebedingungen. Die Eigenschaften des Kunststoffs bedeuten, dass das Gehäuse vor mechanischem Verschleiß schützt und eine korrekte Befestigung der Terminals ohne übermäßiges Spiel gewährleistet. Die schwarze Farbgebung ist praktisch bei verdeckten oder dunklen Installationspunkten.
Technische Eigenschaften
Die wichtigsten technischen Daten sind folgende:
- Passt zu 6,3 mm Flachstecker (Breite x Dicke: 6,3 x 0,8 mm).
- Anzahl Pole: 3.
- Isoliert: Ja — physikalische Trennung der Pole zur Minimierung des Kontaktrisikos.
- Schweißen/Löten: Für Terminalmontage ausgelegt, nicht für Lötverbindungen im Gehäuse.
- Hitze-Schrumpfung: Nicht integriert.
Kompatibilität und Montagehinweise
Dieses JMP-Gehäuse ist kompatibel mit Standard-6,3 mm Flachstecker-Terminali (typisch rückgewendete oder gecrimpte Klingenterminals). Bei der Montage sicherstellen, dass die Terminals korrekt eingesetzt sind, bis sie einrasten oder mechanisch fest sitzen, damit Kontaktdruck und elektrische Verbindung erhalten bleiben. Prüfen Sie, ob die Terminals überschüssige Isolierung haben, die eine ordnungsgemäße Verankerung im Gehäuse verhindern könnte.
Vorteile in der Anwendung
- Einfaches mechanisches Sichern von drei Flachsteckern in einer Einheit.
- Isolierte Bauweise verringert das Risiko von Kontaktüberschneidungen zwischen den Polen.
- Standardabmessung (6,3 mm) macht es geeignet für viele bestehende Auto- und Motorradinstallationen.
Hinweise
Die Bezeichnung des Produkts und die technischen Daten stammen aus der Angabe von JMP (MPN 158.03.57). GTIN 4043981275605 ist zur Erleichterung der Identifikation und Suche in Ersatzteilkatalogen angegeben. Es wird nur das Gehäuse geliefert; Stecker (Flachstecker) und Crimp-/Montagewerkzeuge werden separat geliefert.
