Flachsteckhülsengehäuse 3-Pol Jmppackung 1 Stück

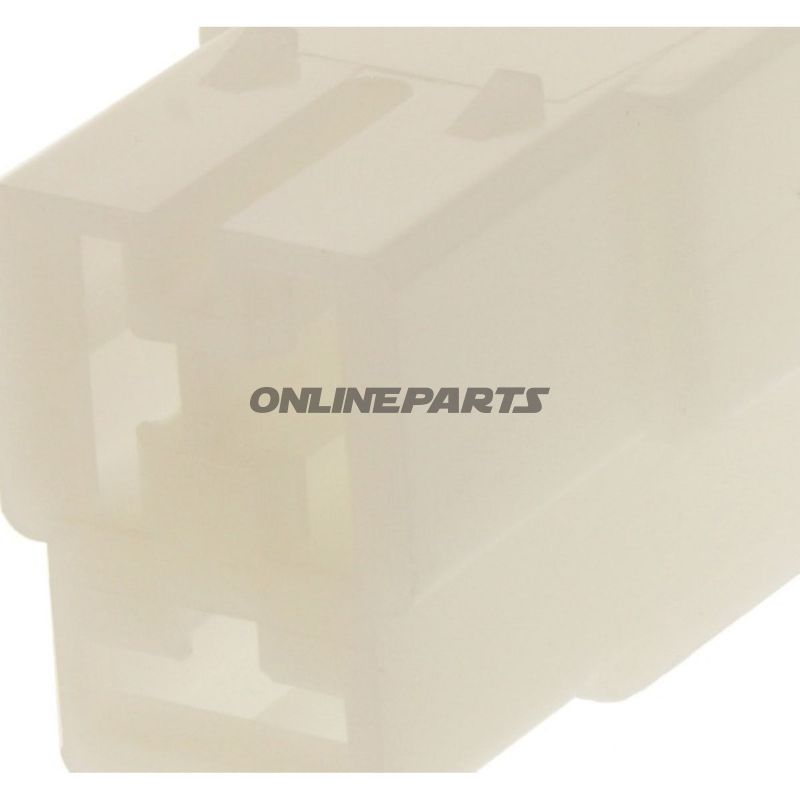

Flaches 3-poliges Steckdosengehäuse für Flachstecker – JMP (für 6,3 mm)

Produkt: Flaches Steckdosengehäuse 3-pol von JMP (MPN: 158.03.54, GTIN: 4043981275582). Dies ist ein isoliertes Steckdosengehäuse für Flachstecker/Flachstifte-Verbindungen, vorgesehen für 6,3 mm Flachstecker.

Funktion und Anwendung
Die Funktion des Gehäuses besteht darin, drei einzelne Flachstecker in einer gemeinsamen, mechanisch stabilen Einheit zu halten und zu isolieren. Es wird typischerweise zur Verbindung zwischen Leitungsnetzen und Bauteilen verwendet, wo eine einfache, sicher positionierte Flachstecker-Verbindung mit Polaritätsschutz und Schutz gegen Kurzschluss zwischen den Polen gewünscht wird. Da das Gehäuse isoliert ist, wird das Risiko eines unbeabsichtigten Kontakts und eines elektrischen Kurzschlusses in engen Installationsumgebungen reduziert.

Materialien und Bauweise
Das Gehäuse besteht aus isolierendem, formstabilem Kunststoff mit weißer Oberfläche. Die Materialwahl priorisiert elektrische Isolation und dimensionsstabile Eigenschaften bei normalen Motortypen und Fahrzeugumgebungen. Es ist für den Einsatz mit unisolierten oder isolierten 6,3 mm Flachsteckern (Breite x Dicke: 6,3 x 0,8 mm) vorgesehen. Die Konstruktion ist ein Gehäusedesign (Connector Housing Male), das den Stift mechanisch festhält, ohne Lötdirektverbindungen im Gehäuse.

• Anzahl der Pole: 3
• Kompatible Stiftbreite: 6,3 mm (0,25" Standard-Flachstecker)
• Breite x Dicke: 6,3 x 0,8 mm pro Kontakt
• Verbindungstyp: Geeignet für Push-on/Flachstecker; keine Lötverbindungen im Gehäuse
• Isolierung: Ja
• Farbe: Weiß

Technische Vorteile und Überlegungen
Dieser Steckdosengehäusetyp ermöglicht schnelles An- und Abklemmen bei Service- und Fehlersuche. Er eignet sich dort, wo eine kompakte, positionierte Flachsteckerverbindung ohne weiteres Schrumpfen oder Nachbearbeitung gewünscht wird. Zu den Vorteilen gehören mechanische Führung individuell positionierter Flachstecker, Schutz zwischen den Polen und einfache Montage. Beachten Sie, dass das Gehäuse kein Heat-Shrink-Verfahren beinhaltet und nicht mit einem vollständigen Kabelsatz geliefert wird; es ist dafür vorgesehen, in eine Lösung eingebunden zu werden, in der fertige Flachstecker manuell oder mit geeignetem Crimpwerkzeug eingesetzt werden.

Kompatibilität
Entworfen für Standard-6,3-mm-Flachstecker; geeignet für den Einsatz in Motorrad- und Autoinstallationen, Elektronikgehäusen und anderen Anwendungen, in denen Standard-Flachstecker verwendet werden. Prüfen Sie stets, dass die verwendeten Flachstecker (Terminals) in Breite (6,3 mm) und Dicke (0,8 mm) passen, für korrekte Passform und elektrischen Kontakt.

Marke und Identifikation
Das Produkt wird unter JMP vermarktet, wie durch MPN 158.03.54 angegeben. GTIN 4043981275582 kann für Lagerverwaltung und Identifikation beim Einkauf verwendet werden.

Montage- und Installationsnotizen
Stellen Sie sicher, dass die Terminals korrekt crimpt oder montiert sind, bevor sie in das Gehäuse eingeführt werden, um lose Kontakte zu vermeiden. Das Gehäuse ist nicht dafür vorgesehen, Lötstellen abzudecken oder als Schutz gegen signifikante mechanische Belastung zu dienen; verwenden Sie bei Bedarf geeignete Kabeldurchführung- und Halterlösungen.

Technische Daten (Zusammenfassung)
