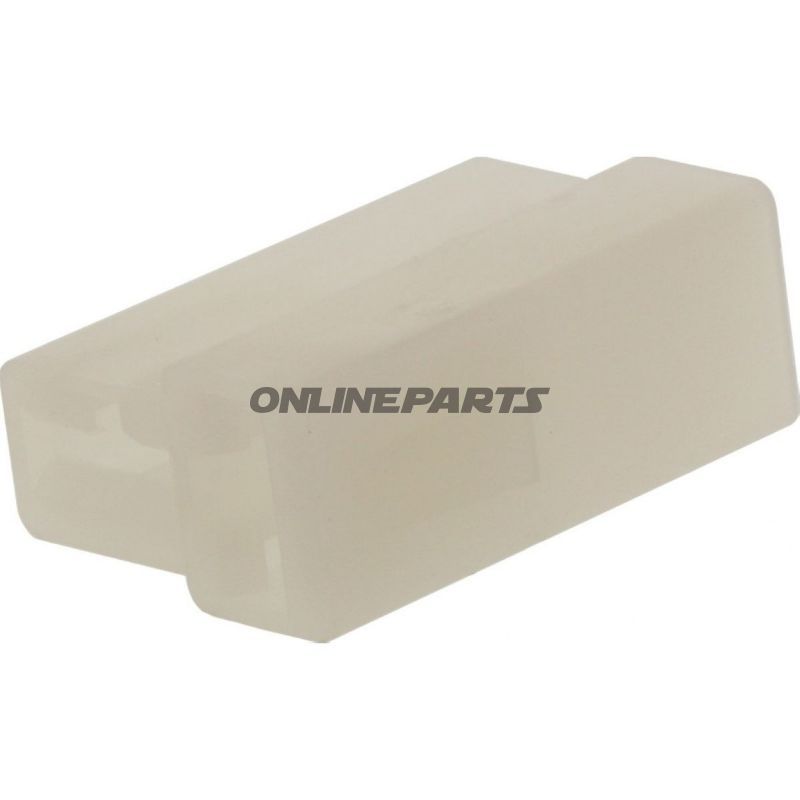

Flachsteckhülsengehäuse 2-Pol Jmppackung 1 Stück Alternative: 1580873

Flaches 2-poliges Steckdosengehäuse für Klingenträger (JMP)

Produktübersicht: Dieses flache 2-polige Steckdosengehäuse von JMP (MPN: 158.03.47, GTIN: 4043981275513) dient als Gehäuse für flache Stecker/Klingenträger mit einer Breite von 6,3 mm. Das Gehäuse ist isoliert, weiß und für zwei Pole ausgelegt. Es wird hauptsächlich als Kontakthülle bei der Verbindung flacher Schnellstecker in elektrischen Installationen an Motorrädern, Werkzeugen und elektronischen Modulen verwendet.

Funktion

• Kupplung und mechanische Festlegung: Das Gehäuse umschließt die flachen Kontaktblätter und hält sie in korrekter Position, sodass Verbindung und Abkopplung mechanisch stabil bleiben.
• Elektrische Isolation: Als isoliertes Gehäuse reduziert es das Kurzschlussrisiko zwischen den Polen und umliegenden Metallteilen.
• Benutzerfreundliche Montage: Das Design ist einfach, sodass Einsetzen und Entfernen der Kontaktblätter ohne Spezialwerkzeug erfolgen kann.

Materialauswahl und Eigenschaften

• Material: Das Gehäuse besteht aus isolierendem Kunststoff (typisch Thermoplast), gewählt für gute elektrische Dielektrizitätsfestigkeit und dimensionsstabile Eigenschaften bei normalen Betriebstemperaturen.
• Oberfläche und Farbe: Weiße Oberfläche, die es erleichtert, Polarität und Platzierung in Verbindungen zu identifizieren.
• Abmessungen: Innen angepasst an flache 6,3 x 0,8 mm Stiftkontakte (Breite x Dicke) pro Kontaktstift.
• Pole: 2 Pole, zueinander isoliert.

Technische Angaben

Bezeichnung: Connector Housing Male. Passt zu flachen Steckern mit 6,3 mm Breite. Das Gehäuse ist isoliert und für nicht-lötbare Anschlüsse vorgesehen (Kontaktblätter werden ohne Löten eingesetzt). Es ist kein integriertes Schrumpf- oder Heizschrumpfsystem vorhanden.

Kompatibilität und Anwendungen

Das Gehäuse ist kompatibel mit Standard-6,3-mm-Flachsteckblättern, die häufig an Motorrädern für Signale, Beleuchtung und kleinere Verbraucher verwendet werden. Die Zielgruppe sind Mechaniker und erfahrene Anwender, die eine zuverlässige Kapselung für Schnellstecker in bestehenden Leitungsnetzen oder bei der Reparatur von Steckverbindungen wünschen.

Praktische Hinweise

• Prüfen Sie, ob die flachen Kontaktblätter die Abmessungen 6,3 x 0,8 mm vor der Montage aufweisen.
• Das Gehäuse ist nicht dafür ausgelegt, bei wiederholten starken Zugbelastungen eine wesentliche mechanische Entlastung zu bieten; verwenden Sie ggf. zusätzliche Kabelentlastung oder Schrumpfverbindungen nach Bedarf.
• MPN (158.03.47) und die Marke JMP können bei Dokumentation und Ersatzteilbestellung verwendet werden.

Identifikation: JMP 158.03.47 (GTIN: 4043981275513)
