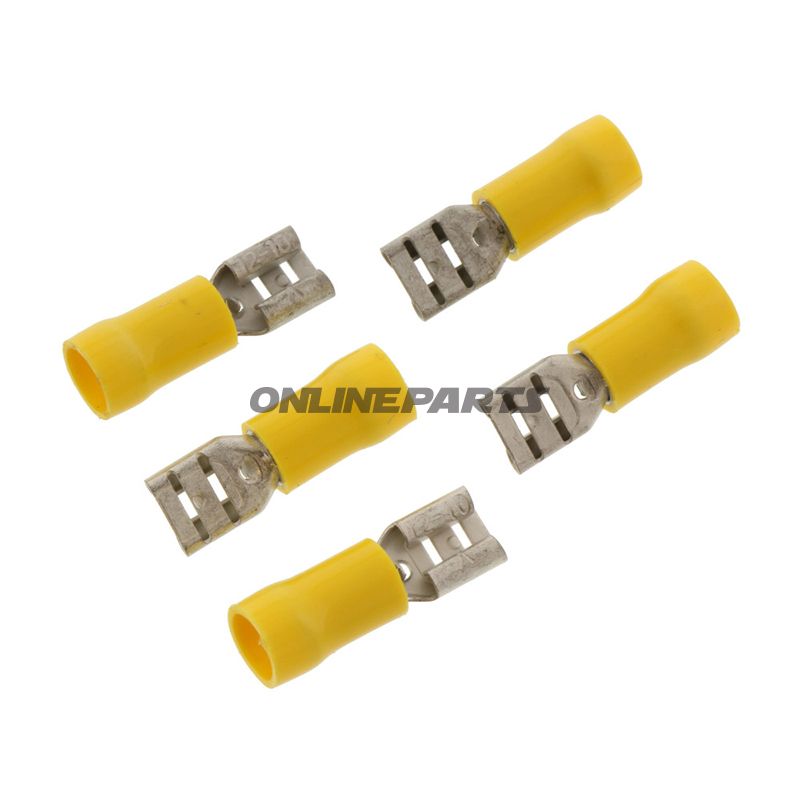

Flachsteckhülse JMP 158.02.33 Isoliert für Leitungsquerschnitt 4,0–6,0 mm². Breite x Stärke 6,3 x 0,8 mm, gelb.
Flache Steckervariante (weiblich) 6,3 mm für Kabelquerschnitt 4,0–6,0 mm² — isoliert, JMP (MPN 158.02.33)
Produktübersicht: Dieses isolierte Flachstecker-Kupplungselement von JMP (GTIN 4043981274448, Artikelnummer MPN 158.02.33) ist für elektrische Verbindungen konzipiert, bei denen eine Standard-6,3-mm-Flachsteckverbindung für Leiter im Bereich 4,0–6,0 mm² benötigt wird. Das Produkt wird in gelber Ausführung geliefert und ist für eine einpolige Verbindung zwischen Kabel und Anschlussstelle vorgesehen.
Funktion und Anwendung: Flachstecker (weiblich) dient der Herstellung einer zuverlässigen, trennbaren elektrischen Verbindung zu Flachstift- oder Flachsteck-Hahnkontakte mit 6,3 mm Breite. Die isolierte Hülle schützt vor Kurzschluss und mechanischer Abnutzung an lötfreien Pressdrahtenden. Typische Anwendungen umfassen Verdrahtungsnetze an Motorrädern, Reparaturen an Steckverbindungen in Fahrzeugen, Anschlüsse in Steuereinheiten und andere Stellen, an denen eine flache 6,3 mm-Verbindung genutzt wird.
- Typ: Weiblich-Flachstecker (Spatenstecker
- Passend zu: 6,3 mm Flachstecker
- Kabelquerschnitt: 4,0–6,0 mm²
- Polen: 1
- Isolierung: Ja — Farbe Gelb
Materialien und Eigenschaften: Das Metallteil besteht aus leitfähigem Metall und hat eine Form und Abmessungen, die dem Standard-6,3-mm-Flachstecker entsprechen, was eine korrekte Passform und elektrischen Kontakt beim Quetschen des Leiters sicherstellt. Die isolierende Hülle besteht aus einem elektrisch isolierenden Kunststoffmaterial, das vor mechanischer Belastung und versehentlichem Kontakt schützt. Die Konstruktion ist für lötfreie Montage ausgelegt (nicht zum Löten der Verbindung vorgesehen) und eignet sich für den Einsatz bei niedrigen bis moderaten Umgebungstemperaturen.
Technische Details:
- Breite x Dicke: 6,3 x 0,8 mm
- Temperaturbeständigkeit: angegeben bis -75 °C (in technischen Daten angegeben — Prüfen Sie die Anwendung bei extremen Temperaturen im Hinblick auf das Isolationsmaterial)
- Schweißen/Löten: Nein (für gedrückte/krimpe Verbindungen konzipiert)
- Heatshrink: Nein
Kompatibilität und Montageanleitung: Das Produkt passt direkt auf Standard-6,3-mm-Hahn-Flachstecker. Für eine korrekte Montage wird der Einsatz eines geeigneten Crimpwerkzeugs und eine kontrollierte Kabelisolation empfohlen, damit das Kabelende ausreichend weit in den Metallkörper eingeführt wird, bevor gecrimpt wird. Aufgrund des angegebenen Kabelquerschnitts (4,0–6,0 mm²) müssen Kabelauswahl und Crimp-Verhältnis mit diesen Werten übereinstimmen, um eine gute mechanische und elektrische Verbindung zu gewährleisten.
Sicherheit und Anwendungsüberlegungen: Da die Komponente isoliert ist, wird das Risiko eines Kurzschlusses bei unisolierten Bündeln reduziert. Vermeiden Sie jedoch, die Isolierung scharfen Kanten oder hohen Temperaturen außerhalb des angegebenen Temperaturbereichs auszusetzen. Die Produkt ist nicht für permanente wasserdichte Verbindungen ohne zusätzliche Abdichtung vorgesehen.
Identifikation: Das Produkt ist vom Hersteller JMP unter MPN 158.02.33 und globalen GTIN 4043981274448 gekennzeichnet. Diese Codes dienen der eindeutigen Identifikation beim Einkauf oder beim Abgleichen mit alternativen Referenznummern.
Hinweis: Produktdaten enthalten technische Informationen gemäß den JMP-Angaben; Überprüfen Sie immer die Eignung im Verhältnis zur spezifischen Installationsumgebung vor der Montage.
