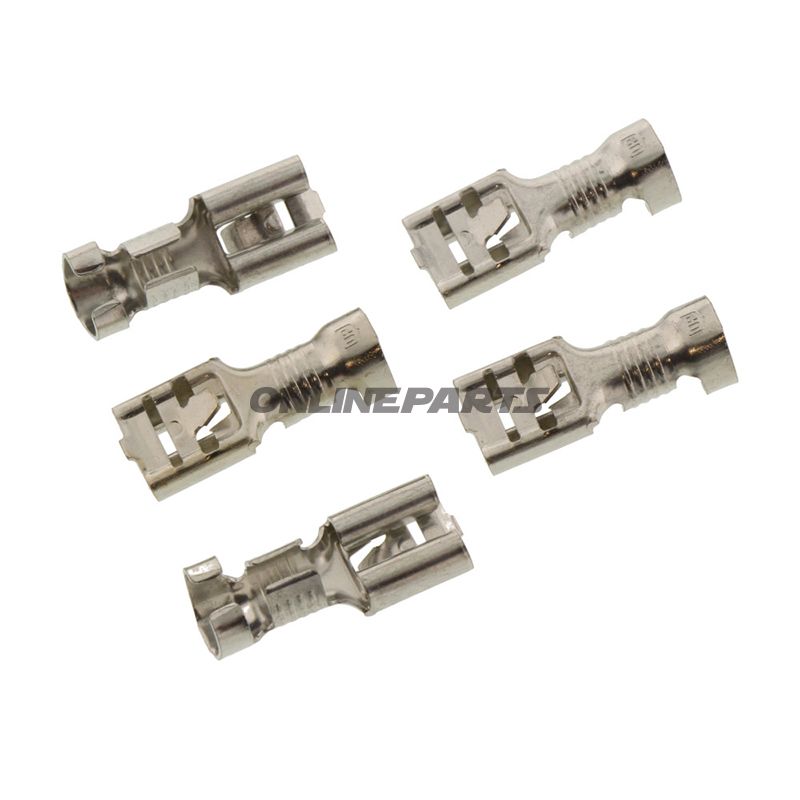

Flachsteckhülse 2.5-6.0 6.3Mm Jmppackung 5St Alternative: 1580840/783

Flaches Pfostengehäuse (unisoliert) 6,3 mm für Kabelquerschnitte 2,5–6,0 mm² — JMP (158.02.50, GTIN 4043981274608)

Produktfunktion
Dies ist ein unisoliertes flaches Pfostengehäuse (Flachstecker) -Design für elektrische Verbindungen, bei dem eine 6,3 mm breite Flachsteckverbindung passt. Das Pfostengehäuse bietet eine mechanische und elektrische Verbindung zwischen Leitern und dem entsprechenden männlichen oder weiblichen Stecker in Geräten, Leitungsmappen oder Terminalblöcken. Da das Pfostengehäuse unisoliert ist, wird es typischerweise in Installationen verwendet, bei denen Platz, Montage im Werkstattbereich und gute elektrische Leitfähigkeit wichtiger sind als eine zusätzliche Isolationsschicht.

Material und Aufbau
Das Pfostengehäuse von JMP (Modellnummer MPN 158.02.50) ist mit Fokus auf gute elektrische Kontaktqualität und Haltbarkeit gefertigt. Die Kontaktflächen sind so geformt, dass eine optimale flache Kontaktierung mit dem Gegenstück erfolgt, und haben eine Dicke von 0,8 mm sowie eine Breite von 6,3 mm. Die Materialwahl eignet sich für den Stromtransport in Bereichen, in denen kein isolierender Hindernis erforderlich ist; Oberflächenbeschichtung und Kernmaterial gewährleisten Korrosionsbeständigkeit und geringe Übergangswiderstände unter normalen Betriebsbedingungen.

• Geeignetes Kabelquerschnitt: 2,5–6,0 mm²
• Abmessungen (Breite x Dicke): 6,3 x 0,8 mm
• Polen: 1 (Einpol)
• Isoliert: Nein — unisolierte Konstruktion
• Lodenkontakt: Nein — vorgesehen für Crimpen oder Einstecken in Kabelschuhe/Terminal
• Kompatibilität: Passt zu standard 6,3 mm Flachsteckern und entsprechenden Terminals

Technische Vorteile und Nutzungserwägungen
Die flache Geometrie und 0,8 mm Dicke ermöglichen einen geringen Kontaktwiderstand und eine stabile mechanische Passform in kompatiblen Steckmodulen. Unisolierte Ausführung bedeutet leichten Zugang für mechanische Verbindungen und gute Wärmeableitung, erfordert jedoch eine Bewertung des Bedarfs zusätzlicher Isolierung oder Schrumpfschläuche in Anwendungen, in denen mechanischer Schutz oder elektrische Isolation erforderlich ist. Das Produkt ist nicht zum Löten oder zur Verwendung mit Schrumpfschlauch vorgesehen und eignet sich daher am besten für Crimp- oder Druckverbindungen in Werkstätten und Fahrzeuginstallationen.

Kompatibilität und typische Anwendungen
Das Pfostengehäuse eignet sich für Kabel- und Leitungsarbeiten in Motorrädern, Fahrzeugen und industriellen Anwendungen, in denen Standard 6,3 mm Flachstecker verwendet wird. Die Zielgruppe sind Mechaniker und Techniker mit Erfahrung im Crimpen und der Beurteilung geeigneter Kabelquerschnitte. JMP als Hersteller ist bekannt für Bauteile für elektrische Verbindungen; dieses Bauteil wird eindeutig durch die Artikelnummer (MPN 158.02.50) und GTIN 4043981274608 identifiziert.

Technische Daten (Zusammenfassung)

Montage- und Sicherheitshinweise
Verwenden Sie das korrekt dimensionierte Crimpwerkzeug für das angegebene Kabelquerschnitt, um eine zuverlässige mechanische und elektrische Verbindung sicherzustellen. Wenn das Pfostengehäuse in Umgebungen mit Vibration oder Korrosionsrisiko eingesetzt wird, wird eine ergänzende Schutzmaßnahme empfohlen (z. B. Schrumpfschlauch oder Lackierung), um die Lebensdauer zu verlängern. Vermeiden Sie die Verwendung unisolierter Steckverbinder in Bereichen mit Kurzschlussrisiko ohne angemessene mechanische Trennung oder Isolation.
