Flachsteckhülse 2.5-6.0 6.3Mm Jmppackung 5St Alternative: 1580838/782

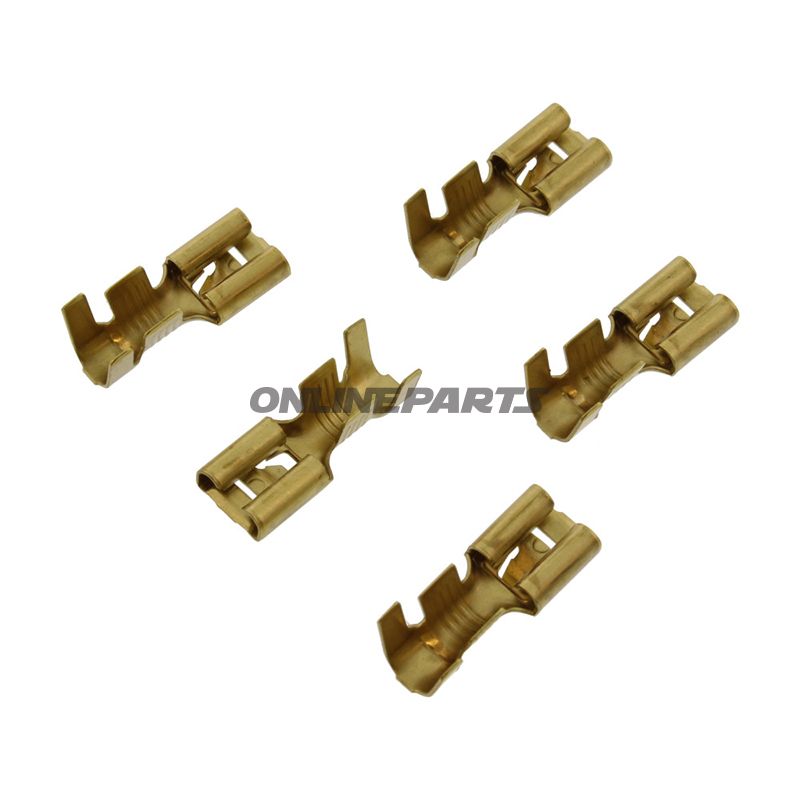

Flaches Steckgehäuse unisoliert 6,3 mm für Kabelquerschnitt 2,5–6,0 mm² (JMP)

Produktübersicht: Dies ist ein unisoliertes flaches Steckgehäuse von JMP (MPN: 158.02.49, GTIN: 4043981274592), vorgesehen für die Verwendung mit einem 6,3 mm Flachstecker und Leitern mit einem Querschnitt von 2,5 bis 6,0 mm². Das Produkt ist für Einpol-Verbindungen ohne Löten oder Schrumpfmantel ausgelegt und wird in einer Mehrfachverpackung (als JMP-Packung angegeben) geliefert.

Funktion und Anwendung: Die primäre Funktion des flachen Steckgehäuses besteht darin, eine mechanische und elektrische Verbindung zwischen einem Leiter und einem passenden Flachstecker (Steckseite) an Komponenten, Steckerplatinen oder Kabelbäumen herzustellen. Unisolierte Ausführung bedeutet, dass die Verbindung metallisch-auf-metall erfolgt, ohne integrierten Isoliermantel; dies ist relevant bei platzbeschränkten Installationen, Reparaturen in bestehenden Schaltungen oder wenn zusätzliche Isolierung oder Schrumpfschläuche separat verwendet werden.

• Steckertyp: Flaches Steckgehäuse (Weibchen) für 6,3 mm Flachstecker.
• Kabelquerschnitt: Geeignet für Leiter von 2,5 mm² bis 6,0 mm².
• Abmessungen: Kontaktflächenbreite x Dicke ca. 6,3 x 0,8 mm.
• Pole: Einpolig (1 Pol).
• Löten und Schrumpf: Unisoliert — keine integrierte Löt- oder Schrumpffunktion.

Material und Bauweise: Das Gehäuse ist als gestanzte Metallhülse gefertigt, ausgelegt für gute Leitfähigkeit und mechanische Unterstützung rund um das unisolierte Leiterende. Unisolierte Ausführung bedeutet das Fehlen einer Kunststoff- oder Gummibeschichtung, was Durchmesser reduziert und Platz in engen Installationen spart. Die Materialwahl priorisiert elektrische Kontaktqualität und Formstabilität; eine Oberflächenbehandlung (z. B. Zinnbeschichtung) ist üblich, um Korrosionsbeständigkeit und kontaktfreie Schweißverbindungen zu verbessern. Bitte überprüfen Sie jedoch die Spezifikationen des Lieferanten, falls eine konkrete Beschichtung für Ihre Anwendung erforderlich ist.

Praktische Montage- und Nutzungsbemerkungen:

• Klemme oder crimpe den Leiter im Gehäuse gemäß dem verwendeten Werkzeug und Leiterquerschnitt. Verwenden Sie ein geeignetes Crimpwerkzeug, um eine mechanisch zuverlässige Verbindung sicherzustellen, insbesondere bei großen Querschnitten (bis 6,0 mm²).
• Da das Produkt unisoliert ist, sollte eine anschließende Isolierung (z. B. Schrumpfschlauch oder Klebeband) verwendet werden, wo Gefahr von Kurzschluss oder Kontakt mit anderen leitenden Teilen besteht.
• Geeignet für Reparaturen, lose Verbindungen in Armaturenbrettern, Anschlussblocken und anderen Stellen, an denen Platz- oder mechanische Passform ein flaches Stecksystem erfordern.

Kompatibilität und technische Daten:

Empfehlung für Fachleute: Für Mechaniker und Motorradfahrer, die mit bestehenden Kabelnetzen arbeiten, wird eine korrekte Crimp-Technik und anschließende Isolierung empfohlen, insbesondere bei vibrationsbelasteten Installationen. Die JMP-Referenz (MPN 158.02.49) und GTIN 4043981274592 ermöglichen es sicherzustellen, dass die Komponente mit anderen Teilen in einem Ersatzteilbestandssystem kompatibel ist.
