Flachsteckhülse 2.5-6.0 6.3Mm Jmp Packung 25 Stück Alternative: 1580250

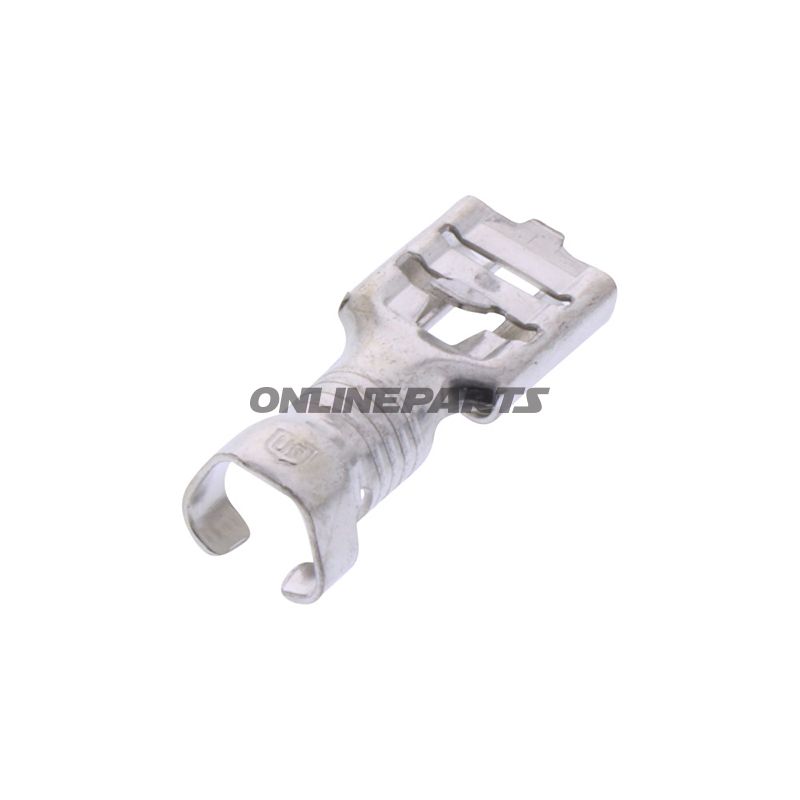

Flaches Flachsteckerbuchse (weiblich) 6,3 mm für Leiterquerschnitte 2,5–6,0 mm² — JMP (158.08.40)

Produktübersicht: Diese unisolierte flache Buchse von JMP (MPN 158.08.40, GTIN 4043981349856) ist als einpolige Weichkontakt für 6,3 mm Flachstecker konzipiert. Typischerweise wird sie in elektrischen Verbindungen an Motorrädern, Fahrzeugen und Maschinen verwendet, wo eine feste Metallverbindung ohne isolierende Ummantelung bevorzugt wird.

Funktion und Anwendung: Die flache Buchse fungiert als Gegenstück zu einem 6,3 mm Stift (Flachstecker). Sie bietet eine mechanische und elektrische Verbindung für Kabelquerschnitte von 2,5 mm² bis 6,0 mm². Der Vorteil dieser unisolierten Verbindungsart liegt in niedrigen Übergangswiderständen und guter Stromtragfähigkeit im Vergleich zu dichteren oder isolierten Varianten. Sie wird häufig in Situationen verwendet, in denen kompakte, stabile Steckverbindungen im Stromnetz von Fahrzeugen oder Geräten benötigt werden, z.B. zur Stromzufuhr, zum Anschluss von Relais, Kontakten oder Kabeltrennern.

Materialien und Konstruktion:

• Kontaktmaterial: Hergestellt aus Metall (typischer Messingblech oder bleihaltige Kupferlegierung je nach Produktion), was eine gute elektrische Leitfähigkeit und mechanische Haltbarkeit sicherstellt.
• Oberflächenbehandlung: Oft mit Zinnbeschichtung versehen, um Korrosion zu verhindern und eine stabile Kontaktkraft über die Zeit zu gewährleisten; Zinn verbessert Lötbarkeit und Beständigkeit in normalen Betriebsumgebungen.
• Konstruktionstyp: Unisolierte, einpolige weibliche Kontaktbuchse ohne Wärmehemmung oder Isolationskappe — ausgelegt für direkten Einbau in Gehäuseteile oder Kabelschuhe, wo eine Isolierung nicht erforderlich ist oder separat erfolgt.
• Maße: Breite x Dicke der Kontaktoberfläche 6,3 x 0,8 mm, entsprechend der standardisierten 6,3 mm Flachstecker-Geometrie.

Technische Eigenschaften (Kurz):

• Typ: Weiblicher Flachstecker (Spade-Kontakt, female)
• Geeignet für Flachsteckerbreite: 6,3 mm
• Leiterquerschnitt: 2,5–6,0 mm²
• Anzahl der Pole: 1
• Isolierung: Nein (unisoliert)
• Lötverbindung: Nicht als Lötverbindung ausgeführt (sehen Sie diese nicht als Lötkontakt ohne zusätzliche Behandlung)

Praktische Überlegungen bei der Montage:

• Für eine korrekte Abisolierungslänge und eine feste Crimp- oder Einführung in das Kabelkanal der Buchse sorgen, damit die Leiterfasern dicht und gleichmäßig ohne lose Adern sitzen.
• Unisolierte Steckverbindungen erfordern oft eine nachträgliche mechanische Fixierung oder eine separate Isolierung in Anwendungen, bei denen Kurzschlussrisiko oder mechanischer Verschleiß auftreten kann.
• Überprüfen Sie die Oberfläche auf Korrosion bei längerer Nutzung; zinnbeschichtete Varianten verringern den Wartungsbedarf.

Kompatibilität und Einsatzbereiche: JMP 158.08.40 passt zu Standard-6,3-mm-Flachstecker-Backen und wird breit in Fahrzeuginstallationen, elektrischen Paneelen, Prüfgeräten und Reparaturen verwendet, bei denen eine robuste unisolierte Verbindung gewünscht wird.

Identifikation: Das Produkt wird unter der Marke JMP geliefert und lässt sich anhand der Herstellernummer (MPN) 158.08.40 und GTIN 4043981349856 bei Lagerbeständen oder Bestellanfragen identifizieren.
