Flachsteckhülse 2.5-6.0 6.3Mm Jmp Packung 25 Stück Alternative: 1580249

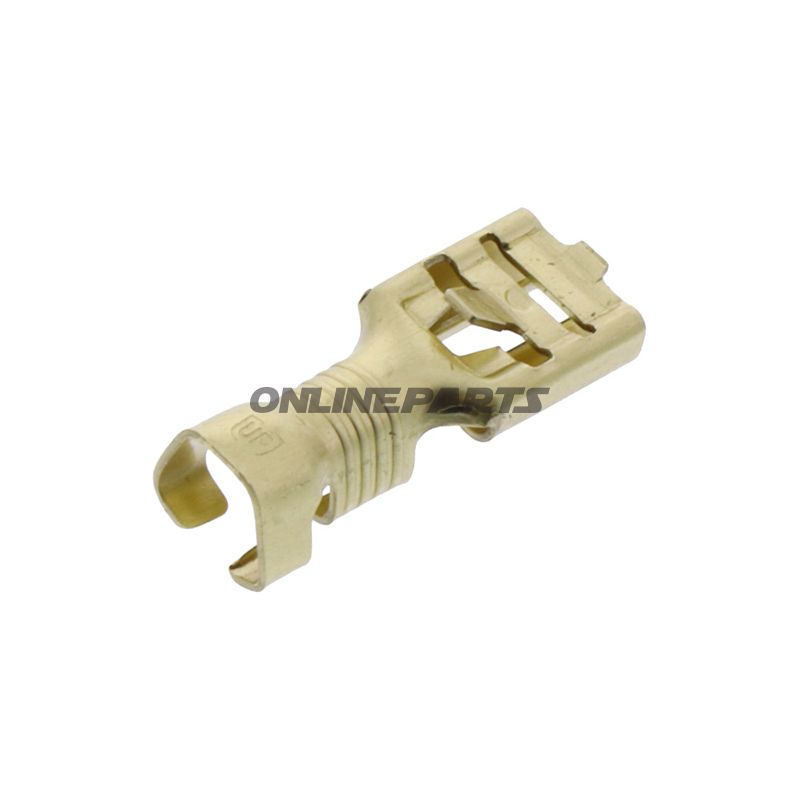

Flachstift (Flachstecker, weiblich) 6,3 mm für Kabelquerschnitt 2,5–6,0 mm² — JMP

Produktübersicht: Dieser Flachstecker von JMP (MPN: 158.08.38, GTIN: 4043981349832) ist eine unisolierte weibliche Spade-Steckverbindung, vorgesehen für elektrische Verbindungen mit 6,3 mm breiten Spanstern. Er ist für Mechaniker und erfahrene Motorradfahrer konzipiert, die eine einfache, zuverlässige elektrische Verbindung ohne isolierende Ummantelung oder Lötung benötigen.

• Typ: Weiblicher Spade-Stecker (Flachstecker) — 1-polig.
• Passt zu: 6,3 mm Spadesteckern.
• Kabelquerschnitt: Geeignet für Leiter von 2,5 mm² bis 6,0 mm².
• Isolierung und Nachbehandlung: Unisoliert; kein Heißschrumpf, kein Verlöten.

Funktion und Anwendung: Die Steckverbindung dient als weibliche Seite, die einen 6,3 mm breiten Flachstecker aufnimmt und mechanischen sowie elektrischen Kontakt zwischen Leiter und angeschlossenem Bauteil sicherstellt. In Motorradinstallationen wird dieser Typ oft für Relais, Sicherungshalter, Kabelbündel und Bauteilanschlüsse verwendet, wo Platz knapp ist und eine kompakte, flache Kontaktstelle bevorzugt wird. Die unisolierte Ausführung eignet sich für Anwendungen mit vorhandem Schutz oder wo Temperatur und Platz eine Verwendung von Schrumpf- oder Kunststoffabdeckungen ausschließen.

Materialwahl und Eigenschaften: Der Steckverbinder besteht aus Metall (typischerweise eine Kupferlegierung oder bleitierte Stahlbleche je nach JMP-Produktionswahl) zum sicheren elektrischen Leitungspotential und Korrosionsbeständigkeit unter normaler Beanspruchung. Die unisolierte Bauweise bedeutet, dass keine Kunststoff- oder Gummikappe vorhanden ist, wodurch der Durchmesser reduziert wird und sich besser in engen Verdrahtungssituationen platzieren lässt. Da das Produkt nicht zum Verlöten oder Wärmen geeignet ist, wird eine korrekte mechanische Verbindung und ggf. zusätzlicher Korrosionsschutz in exponierten Umgebungen empfohlen.

Technische Vorteile und Überlegungen:

• Einfache Montage durch Einsetzen des Spans in das weibliche Ende — geeignet für schnelle Wartungsarbeiten und Austausch.
• Unisoliertes Design bietet geringes Profil und Platzersparnis in engen Installationen.
• Passt zu einem breiten Bereich von Kabelquerschnitten (2,5–6,0 mm²), was Flexibilität bei der Leiterwahl ermöglicht.
• Kein integrierter Heißschrumpf oder Isolierung bedeutet, dass eine korrekte Isolierung/Verankerung in der Endinstallation sichergestellt werden muss, um Kurzschluss oder Korrosion zu vermeiden.

Kompatibilität und Anwendungsszenarien: Das Produkt ist kompatibel mit Standard-6,3-mm-Haltkontakte und wird typischerweise in Auto- und Motorrad-Elektrikinstallationen, Armaturenbrettern, relaisgesteuerten Schaltungen und allgemeinen Kabelverbindungen verwendet, bei denen eine 1-polige Flachkontaktlösung geeignet ist. Beachten Sie, dass die unisolierte Ausführung eine nachfolgende mechanische Befestigung oder den Schutz erfordert, wenn sie Vibration, Feuchtigkeit oder Staub ausgesetzt ist.

Identifikation: Dieses Produkt wird unter der Marke JMP verkauft und ist mit der Fertigungsnummer MPN 158.08.38 gekennzeichnet. GTIN 4043981349832 kann zur eindeutigen Identifikation in Einkaufs- und Lagerverwaltungssystemen verwendet werden.

Montagehinweis: Sorgen Sie für eine korrekte Isolation des Leiters entsprechend dem empfohlenen Querschnitt und eine feste, konsistente Einführung des Drahtes in die Steckverbindung. Erwägen Sie Schrumpfschläuche, Kabelschuhe oder zusätzlichen Schutz in Umgebungen mit Vibration und Feuchtigkeit, um Oxidation und ungewollte Unterbrechungen zu verhindern. Da es sich um unisolierte Produkte handelt, stellen Sie sicher, dass die Verbindung nicht mit anderen leitenden Teilen in Berührung kommen kann.

Hinweis: Das Produkt wird als einzelne Steckverbindungen ohne Isolierkappen geliefert. Die Originalverpackungsaussage (z. B. 'Packung 25 Stk') ist Kunden- bzw. Handlingsverpackungsinformation und darf nicht mit zusätzlichen Zubehöranforderungen bei der Installation verwechselt werden.
