Flachsteckhülse 2.5-6.0 6.3Mm Jmp Packung 100 Stück Alternative: 1580838

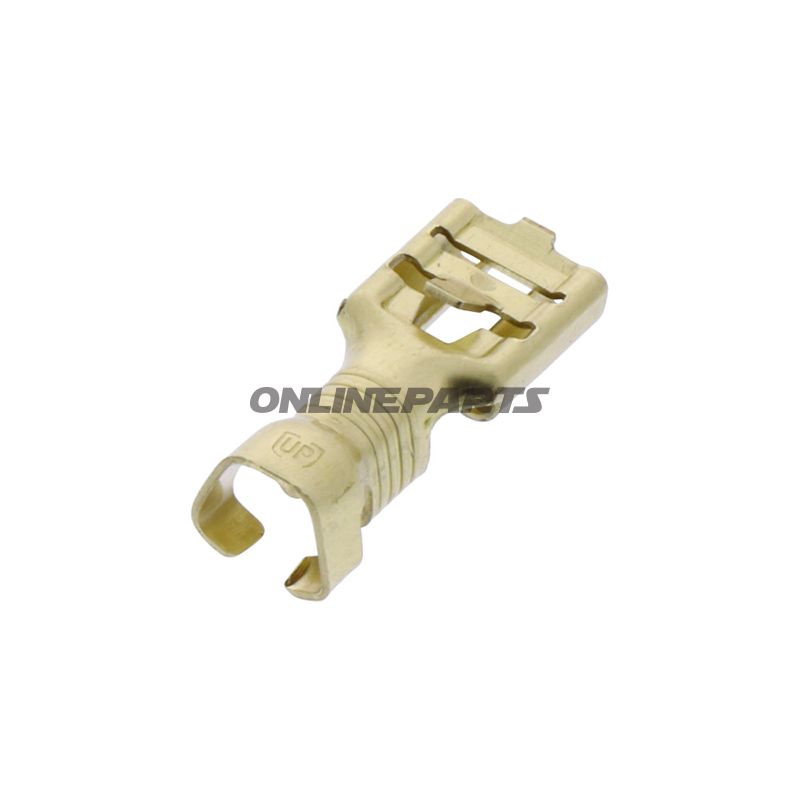

Flache Steckverbindung (Weibchen) 6,3 mm für Drahtquerschnitte 2,5–6,0 mm² — JMP (MPN 158.07.82)

Dieser Artikel ist eine unisolierte flache Steckverbindung (Weibchen-Variante) von JMP mit der Herstellernummer (MPN) 158.07.82 und GTIN 4043981349269. Das Produkt ist für elektrische Verbindungen vorgesehen, bei denen eine zuverlässige Metall-zu-Metall-Kontakt zwischen einer Flachsteckverbindung (Weibchen) und einer unbehandelten Seite erforderlich ist. Die Zielgruppe sind Fachleute und erfahrene Motorradmechaniker, die Komponenten für Reparatur, Wartung und Umverkabelung benötigen.

Funktion

• Schafft eine mechanische und elektrische Verbindung zwischen einer Flachsteckverbindung (6,3 mm) und einem abgeisolierten Kabel.
• Unisolierte Ausführung sorgt für niedrigen Kontaktwiderstand und gute Wärmeableitung bei korrekter Montage.
• Ausgelegt für unkompliziertes Einsetzen/Entnehmen der Flachsteckverbindung für Service und Komponentenwechsel.

Materialien und Eigenschaften

• Unisolierte Metallausführung — typischerweise flachgepresste Kupferlegierung oder Zinn-überzogene Messing (Materialangabe vom Hersteller: Metallkontakt), was eine gute elektrische Leitfähigkeit und mechanische Festigkeit sicherstellt.
• Breite x Dicke der Kontaktfläche: 6,3 x 0,8 mm — passt zu Standard 6,3 mm Flachsteckverbindung.
• Geeignet für Drahtquerschnitte von 2,5 mm² bis 6,0 mm²; vorgesehen für starre oder flexible Leiter mit geeigneter Isolierung und korrekter Vercrimpung.
• Unisoliert, nicht geeignet für Schrumpf- oder Lötverbindungen ohne zusätzliche Isolierung oder Schutzrohr.

Technische Details

• Typ: Weibchen-Flachdsteckkontakt (Spade-Kontakt weiblich).
• Passend zu 6,3 mm Flachsteckverbindung (Standardgröße).
• Kabelquerschnitt: min. 2,5 mm² — max. 6,0 mm².
• Anzahl der Pole: 1.
• Nicht zum Löten oder integrierter Schrumpfflex vorgesehen; Stromkapazität und thermische Belastung sollten basierend auf dem verwendeten Leiter und der Einsatzsituation berechnet werden.

Montage- und Anwendungsanleitung

• Abisolierung präzise entfernen, damit das leitende Material nicht beschädigt wird; verwenden Sie geeignete Crimp-Werkzeuge, die für unisolierte Flachsteckverbindungen ausgelegt sind, um eine sichere mechanische und elektrische Verbindung zu erzielen.
• Da die Steckverbindung unisoliert ist, sollte sie in Gehäusen oder mit nachträglicher Isolierung (Schrumpfschlauch, Ummantelung oder passenden Halter) bei Gefahr eines Kurzschlusses oder Berührung verwendet werden.
• Überprüfen Sie die mechanische Haltekraft und den elektrischen Durchgang nach der Montage, insbesondere bei hohen Strömen oder vibrationsgefährdeten Installationen wie bei Motorrädern.

Kompatibilität und Anwendungsbereiche

• Geeignet für elektrische Verbindungen an Motorrädern, Rollern, ATV und anderem Fahrzeugzubehör, bei dem 6,3 mm Flachstecker verwendet werden.
• Kann in Schaltschränken, Relaisanschlüssen, Installationen für Beleuchtung, Heizelemente und Sensorverbindungen verwendet werden, sofern Anforderungen an Strom und Temperatur eingehalten werden.

Die Marke JMP ist auf dem Produkt angegeben (JMP, MPN 158.07.82, GTIN 4043981349269) und wird von Fachpersonen verwendet, die mit den Anforderungen elektrischer Verbindungen im Fahrzeugumfeld vertraut sind. Konsultieren Sie das Datenblatt des Herstellers für Details zu Materialspezifikationen und maximalen Stromwerten, falls Sie präzise elektrische Grenzwerte in Ihrer Anwendung benötigen.
