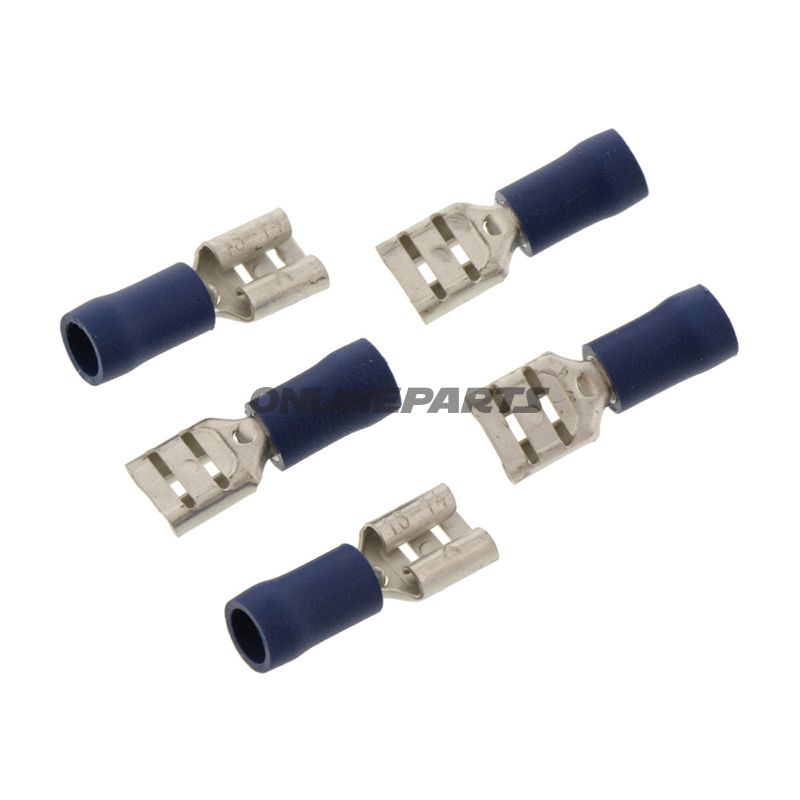

Flachsteckhülse 1.5-2.5 6.3Mm Jmppackung 5 Stück Alternative: 1585793

Flache Steckverbindung (isoliert) 6,3 mm für Kabel 1,5–2,5 mm² — JMP (Packung)

Produktübersicht: Diese flache, isolierte Steckverbindung von JMP (MPN: 158.02.26, GTIN: 4043981274387) ist geeignet für eine schnelle und sichere Verbindung von einadrigen Kabeln in den Querschnitten von 1,5 bis 2,5 mm² zu 6,3 mm Rundsteckstiften. Sie wird in einer Mehr(stück)-Verpackung (im Produktnamen als Packung angegeben) geliefert und besitzt eine blaue Isolierung zur visuellen Unterscheidung der Leiterdimension.

Funktion und Anwendung:

• Die Steckverbindung (weiblich/Spade-Kontakt) dient zum Herstellen einer lösbaren Verbindung zwischen Leitern und 6,3 mm Flachsteckern oder Terminalen.
• Ausgelegt für eine schnelle Montage ohne Löten — Leiter wird eingesetzt, Crimp rund um Leiter und Isolierung, für mechanischen und elektrischen Kontakt.
• Typische Anwendungen: Auto- und Motorradverkabelung, Kabelnetze in Maschinen und andere elektrische Schaltungen, in denen 6,3 mm Flachsteckkontakte verwendet werden.

Materialien und Bauweise:

• Der Kontaktauschnitt besteht aus Metall, geeignet für elektrische Leitfähigkeit und mechanische Beanspruchung (typisch bleihinierter Kupfer oder ähnliche Legierung) für Korrosionsbeständigkeit und guten Kontakt.
• Die isolierende Hülle ist aus Kunststoff (Farbe: blau) gefertigt, ausgelegt zum Schutz vor Kurzschluss und zum Greifen bei der Montage. Das Kunststoffmaterial wurde gewählt für notwendige Isolationsfestigkeit und Beständigkeit gegen typische Werkstattbedingungen.
• Temperaturbeständigkeit und Materialeigenschaften sind mit einer Temperaturbeständigkeit um -75 °C angegeben (Hinweis bezieht sich auf Widerstand bei niedrigen Temperaturen; siehe technische Zeichnung oder Herstellerdaten für maximale Betriebstemperatur).

Technische Eigenschaften:

• Typ: Weiblich/Spade-Stecker (flache Steckverbindung)
• Geeignet für Flachsteckstift: 6,3 mm
• Kabelquerschnitt: 1,5–2,5 mm²
• Breite x Dicke der Flachkontaktstelle: 6,3 x 0,8 mm
• Isoliert: Ja
• Löten: Nicht für Löten vorgesehen (Crimp-Verbindung)
• Polen: 1

Kompatibilität und Montage:

• Passt zu Standard-6,3 mm Flachsteckern und entsprechenden Panel- oder Kabelklemmen. Stellen Sie sicher, dass das Gegenstück (der Stift) 6,3 x 0,8 mm beträgt, für eine korrekte Passform.
• Die Montage erfolgt am besten mit einer passenden Crimp-Zange für isolierte Kabelschuhe, um einen korrekten mechanischen Übergang und elektrischen Kontakt sicherzustellen. Falsches Crimpen kann zu schlechtem Kontakt oder mechanischem Versagen führen.
• Die Farbcodierung (blau) entspricht in vielen Farbcodierungssystemen dem Mittelfeld der Kabelquerschnitte und erleichtert das Erkennen der Leitergröße bei Arbeiten an Kabeln oder Leitungsnetzen.

Sicherheit und Handhabung:

• Prüfen Sie vor der Montage, ob Kabelquerschnitt und Flachstecker zueinander passen.
• Verwenden Sie das richtige Werkzeug zum Abisolieren und Crimpen, um Beschädigungen des Leiters oder der Isolierung zu vermeiden.
• Nach der Montage sollte die Verbindung visuell geprüft und ggf. leicht gezogen werden, um sicherzustellen, dass die Crimp-Verbindung fest sitzt.

Identifikation: Hersteller JMP wird im Produktnamen und in technischen Spezifikationen angegeben (MPN 158.02.26). GTIN 4043981274387 kann zur Identifikation in Lager- und Beschaffungssystemen verwendet werden.

Hinweis: Produktinformationen geben die Verpackung als „Packung“ an — prüfen Sie das konkrete Verkaufsartikel beim Anbieter auf die Stückzahl in der Packung beim Kauf. Diese Beschreibung vermeidet es, eine spezifische Stückzahl pro Sendung anzugeben, um Missverständnisse zu verhindern.
