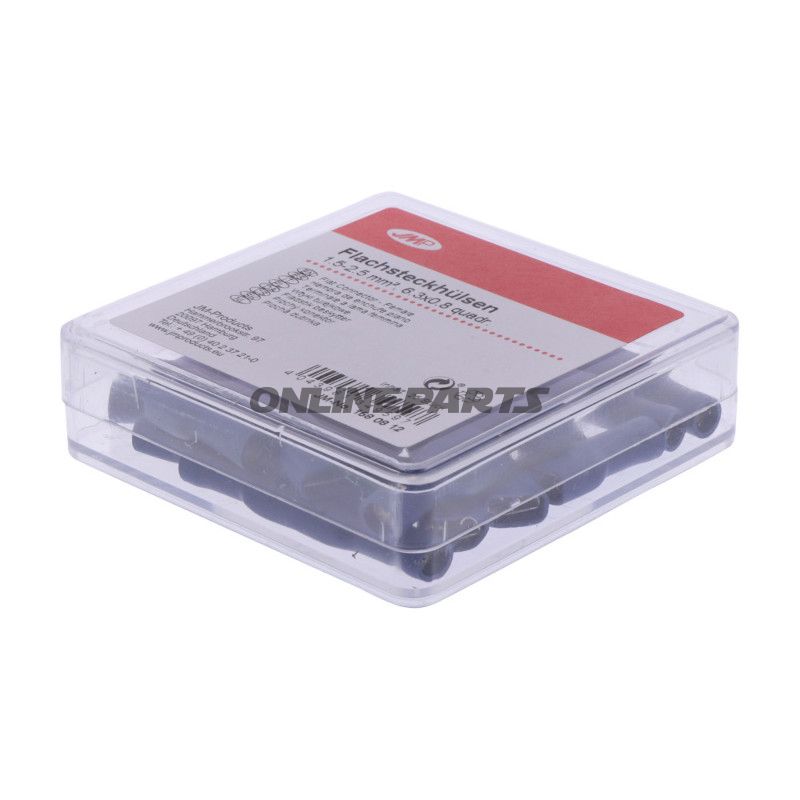

Flachsteckhülse 1.5-2.5 6.3Mm Jmp Packung 25 Stück Alternative: 1580270

Flaches Flachstecker (weiblich) 6,3 mm für Leiterquerschnitt 1,5–2,5 mm² – JMP (158.08.12)

Produktübersicht: Dies ist ein vollständig isolierter Flachstecker (weiblich) von JMP, Modellnummer 158.08.12, GTIN 4043981349597. Der Stecker ist ausgelegt für 6,3 mm Anschlüsse und für Leiterquerschnitte von 1,5 bis 2,5 mm² vorgesehen. Die Farbe ist blau, was der üblichen Farbcodierung für diesen Querschnitt entspricht.

Funktion und Anwendung

Der Flachstecker fungiert als weiblicher Kontakt in einer schnittstellenartigen Flachsteckverbindung. Er nimmt eine 6,3 mm-Spitze (männlich) auf und stellt elektrische Verbindung her, ohne Löten zu benötigen. Das Design eignet sich für standardisierte Steckverbindungen an Motorrädern, Kleinfahrzeugen und allgemeinen Elektroinstallationen, bei denen man eine isolierte, abnehmbare Verbindung für Signal- oder Stromkreise wünscht.

Materialien und Aufbau

• Isolierung: Vollständig isoliertes Gehäuse um den Metallkontakt, um Kurzschluss- und Berührungsschutz zu verringern.
• Kontaktmaterial: Metall-Einsatz für Flachstecker (6,3 mm) mit Abmessung 6,3 x 0,8 mm für sichere mechanische und elektrische Verbindung.
• LeitungsMontage: Ausgelegt für Festklemmen um den Leiter mit Querschnitt 1,5–2,5 mm². Eine Lötdomöglichkeit oder integriertes Schrumpfrohr ist im Bauteil nicht vorgesehen.
• Temperaturbeständigkeit: Angegeben bis -75 °C, was Robustheit bei niedrigen Temperaturen anzeigt; stets die Gesamtsystemtemperatur unter Last beachten.

Technische Eigenschaften

• Typ: Weiblicher Flachstecker (Spade Connector Female)
• Anschlussbreite: 6,3 mm (Breite x Dicke: 6,3 x 0,8 mm)
• Leitungsbereich: 1,5–2,5 mm²
• Anzahl Pole: 1
• Isoliert: Ja (vollständige Isolierung)
• Löten: Nein (nicht für Lötverbindung vorgesehen)
• Wärme-/Krymmaterial: Keine Wärmekappe/Krympschlauch enthalten
• Temperaturbeständigkeit: angegeben bis -75 °C

Kompatibilität und Anwendungshinweise

Der Stecker ist kompatibel mit Standard-6,3 mm Flachstecker-Männchen und passt in gängige Motorrad- und Autoinstallationen, Relais und Steckerplatten, wo eine 1-polige abnehmbare Verbindung erforderlich ist. Für korrekte Montagequalität müssen Leiter-Isolierung und Klemmplatzierung korrekt erfolgen; passende Werkzeuge für Press- oder Crimpverbindungen verwenden, um mechanische Festigkeit und geringe Übergangswiderstände sicherzustellen.

Identifikation und Rückverfolgbarkeit

Das Produkt wird unter der Marke JMP mit MPN 158.08.12 und GTIN 4043981349597 verkauft. Diese Kennzeichnungen sind bei Bestellung oder Austausch in bestehenden Anlagen hilfreich, um Form, Abmessungen und elektrische Eigenschaften sicherzustellen.

Hinweise für den Benutzer

• Überprüfen Sie, dass der verwendete Leiterquerschnitt und der erwartete Strom die Kapazität des Kontakts und des Leiters nicht überschreiten.
• Für dieses Modell gibt es keine Heizkappe oder Schrumpffunktion; falls eine wetterfeste Abdichtung erforderlich ist, sollten zusätzliche Schrumpfschläuche oder Dichtungen verwendet werden.
• Produktdaten geben physische und elektrische Eignung an, aber bei hohen Strömen oder Vibrationen wird eine korrekte mechanische Nachspannung und Inspektion nach der Installation empfohlen.

Marke: JMP — MPN: 158.08.12 — GTIN: 4043981349597
