Flachsteckhülse 1.5-2.5 6.3Mm Jmp Packung 25 Stück Alternative: 1580236

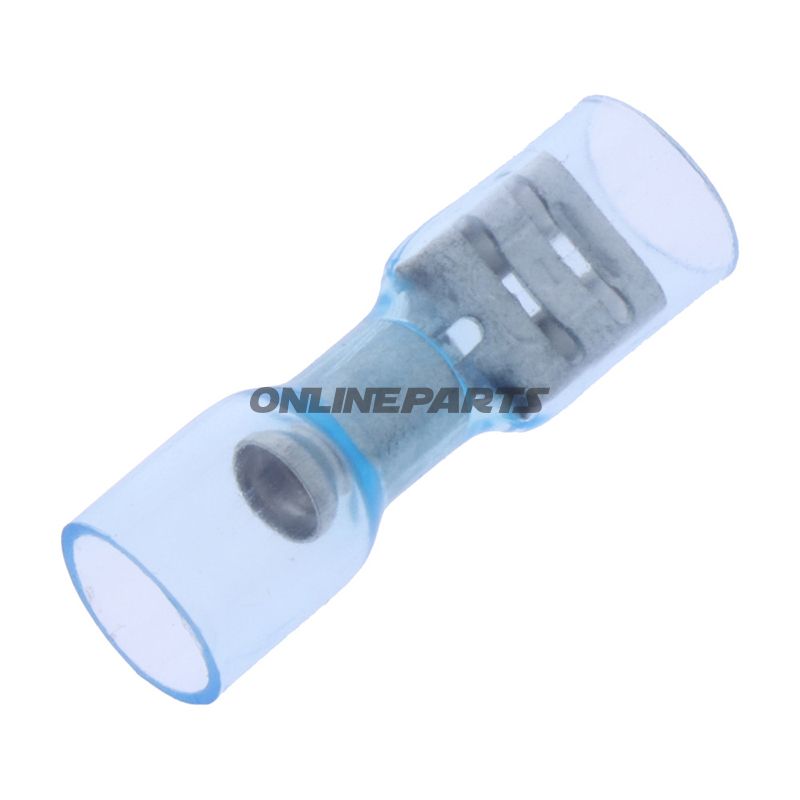

Flachstecker 6,3 mm (für Leiter 1,5–2,5 mm²) — isoliert mit Schrumpfschlauch

Produktübersicht: Diese flache Steckverbinderbuchse von JMP (MPN: 158.08.71, GTIN: 4043981350159) ist eine einpolige, isolierte F kontakt für 6,3 mm Flachstecker und Kabelquerschnitte von 1,5 bis 2,5 mm². Sie wird mit integrierter Schrumpffläche geliefert, die zum mechanischen Schutz und zur Abdichtung rund um das Kabel nach dem Ver crimpen beiträgt.

Funktion und Anwendung

Die primäre Funktion der flachen Steckverbinderbuchse besteht darin, eine sichere elektrische Verbindung zwischen einem weiblichen Stecker und einer 6,3 mm Flachsteckerstiftplatte herzustellen. Die isolierte Bauweise schützt vor Kurzschluss in beengten Installationsumgebungen, während der Schrumpfschlauch das Risiko von Korrosion reduziert und die Vibrationsfestigkeit verbessert. Das Produkt wird häufig in Fahrzeugen, Motorrädern und Maschinen eingesetzt, wo ein schneller Ab- und Anschluss von Leitungen erforderlich ist und wo der Platz begrenzt sein kann.

Materialien und Eigenschaften

• Kontaktmaterial: Metallkontakt (Bleistift/kalibriertes Blatt) geeignet zum Quetschen um den Leiter; ausgelegt für gute elektrische Leitfähigkeit und stabile mechanische Verbindung.
• Isolierung: Farbiger Kunststoff/thermoplastische Ummantelung (blau) zur visuellen Identifikation des Querschnittsbereichs und zur elektrischen Isolierung.
• Schrumpfflex: Integrierter Schrumpfflex/Heißschrumpfrohr, der sich durch Erwärmen schrumpft und Dichtheit sowie mechanische Festigung des Kabels verbessert.
• Temperaturbeständigkeit: Spezifiziert bis -125 °C in technischen Daten (als Temperaturoverensstemmung angegeben); praktische Anwendung hängt von den übrigen Materialien der Installation und Betriebstemperaturen ab.

Technische Details

• Typ: Weiblicher Flachstecker (Spade Connector Female).
• Geeignet für Flachstecker: 6,3 mm (Breite) × 0,8 mm (Dicke).
• Leiterquerschnitt: 1,5–2,5 mm².
• Polen: 1 Pol (Einzelkontakt).
• Loddet Verbindung: Nein (für Crimp-/Druckverbindung konstruiert).
• Isoliert: Ja — mit integriertem Schrumpfschlauch.

Praktische Vorteile

• Bietet eine kompakte, isolierte Verbindung für standardmäßige 6,3 mm Flachstecker, was das An- und Abkoppeln im Feld vereinfacht.
• Der Schrumpfschlauch erhöht die Haltbarkeit in vibrationsgefährdeten Umgebungen und reduziert das Eindringen von Feuchtigkeit und Schmutz an der Verbindung.
• Farbkodierung (blau) ermöglicht eine schnelle Identifikation der geeigneten Leitergröße bei Montage und Fehlerbehebung.
• Für Crimp-Verbindungen konzipiert, sorgt eine korrekte Crimpverarbeitung für eine gleichmäßige elektrische Kontaktqualität.

Kompatibilität und Montage

Passt zu standardmäßigen 6,3 mm weiblichen Flachsteckern. Empfohlene Verwendung mit Leitern im angegebenen Querschnittsbereich (1,5–2,5 mm²). Bedingungen, die eine optimale Funktion ermöglichen: korrekt isolierter Leiter, geeignete Crimp-Verbindung und das Vercrimpen der Flex mit geeigneter Wärmequelle, um eine Abdichtung zu erreichen, ohne die Isolierung zu beschädigen.

Identifikation

Hersteller JMP ist auf der Kennzeichnung und der Produktnummer 158.08.71 (MPN) zu erkennen. GTIN 4043981350159 kann bei der Suche nach der Artikelnummer und Dokumentation im Ersatzteilmanagement verwendet werden.

Hinweis: Die Produktinformationen geben technische Daten und Anwendungsbedingungen an. Stellen Sie sicher, dass Sie das richtige Crimpwerkzeug verwenden und die geltenden elektrischenInstallationsregeln bei der Montage befolgen.
